IEC 62133-1 میز تست ضربه لرزش باتری با نویز - فن لغو
| Sinusoidal thrust: | 2940N (300kg.f) | Impact thrust: | 5880N (600kg.f) |
| Frequency range: | DG~3500Hz | Continuous displacement: | 20 میلی متر |
| Impact displacement: | 25 میلی متر | Maximum speed: | 1.8 متر بر ثانیه |
| Maximum acceleration: | 981 متر بر ثانیه | Dynamic diameter: | Φ150mm |
| High Light: | میز تست ضربه لرزش باتری,میز تست ضربه IEC 62133-1 |
||

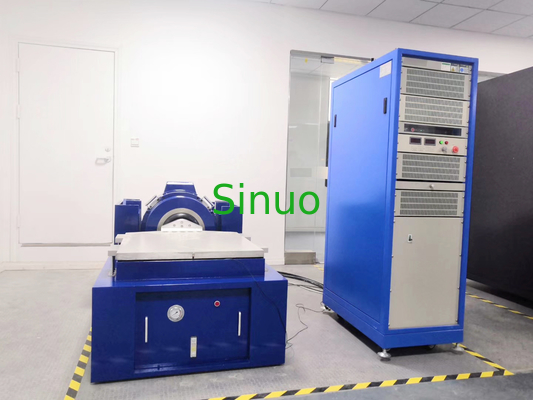

میز تست ضربه لرزش باتری IEC 62133-1 با فن حذف نویز
بررسی اجمالی:
این سیستم ارتعاشی مطابق با IEC 60068-2-6 است، طبق IEC 62133-1:2017 بند 7.2.2، IEC 62133-2:2017 بند 7.3.8.1 و غیره مورد نیاز است.
1. ساختار مدار مغناطیسی دوگانه در مقایسه با مدار مغناطیسی تک، قدرت میدان مغناطیسی قوی تر است، بدنه پلت فرم کوچکتر است و نشت شار مغناطیسی کوچکتر است.
2. سیم پیچ متحرک بدون اسکلت: به دلیل حذف بوبین سیم پیچ متحرک، سیستم فعال سبک وزن است، شتاب بدون بار زیاد است و فرکانس ارتعاش طبیعی مرتبه اول سیم پیچ متحرک بالا است، به طوری که اعوجاج شکل موج تمام باند کوچک می شود و اتلاف گرمای سیم پیچ متحرک خوب است.
3. دستگاه تعلیق: سیستم تعلیق بازوی غلتکی و راهنمای بلبرینگ خطی، به طوری که عملکرد راهنمای جدول ارتعاش خوب است، با ظرفیت بار ضد نامتعادل خوب.
4. پشتیبانی فنر هوا با سفتی دینامیکی کوچک و سختی استاتیکی بزرگ برای داشتن ظرفیت باربری قوی و ویژگی های فرکانس پایین خوب انتخاب شده است.
5. لرزش trunnion: ارتعاش عمودی می تواند پایه ویژه را نجات دهد.
6. فن مخصوص کم سر و صدای خنک شده با هوا از یک طراحی مجرای هوا برای افزایش اثر خنک کننده استفاده می کند.
پارامترهای فنی:
| مولد ارتعاش | |
| رانش سینوسی | 2940N (300kg.f) |
| رانش تصادفی | 2940N (300kg.f) |
| رانش ضربه ای | 5880N (600kg.f) |
| محدوده فرکانس | DG~3500Hz |
| جابجایی مداوم | 20 میلی متر |
| جابجایی ضربه (حداکثر جابجایی) | 25 میلی متر |
| حداکثر سرعت، بیشینه سرعت | 1.8 متر بر ثانیه |
| حداکثر شتاب | 981 متر بر ثانیه2 (100 گرم) (بدون بار) |
| قطر دینامیک | Φ150mm |
| فرکانس رزونانس مرتبه اول | 2900 هرتز ± 5٪ |
| لحظه غیرعادی مجاز | ≤2500N·cm |
| جرم معادل قطعات متحرک | 3 کیلوگرم |
| نقطه اتصال را بارگیری کنید | 13 |
| اندازه پیچ رومیزی (استاندارد) | M8 |
| چیدمان پیچ میز (قطر، یوان ژو) | 13-M8 عمق 16 میلی متر |
| فرکانس جداسازی ارتعاش محوری | 3 هرتز |
| حداکثر بار | 120 کیلوگرم |
| نشت شار مغناطیسی | ≤1mT |
| دمای محیط | 0 ~ 40 ℃ |
| اندازه | 1600mm×800mm×700mm |
| وزن | 1100 کیلوگرم |
| خروجی تقویت کننده قدرت | 3 کیلو ولت آمپر |
| نسبت سیگنال به نویز | ＞65dB |
| حفاظت از سیستم |
|
| ولتاژ خروجی نامی | 100Vrms |
| جریان خروجی | با گام 150 آمپر، حداکثر می تواند تا 6000 آمپر باشد |
| امپدانس ورودی | ≥15kΩ |
| ولتاژ سیگنال ورودی | ≤1.5 Rms |
| بازده تقویت کننده قدرت | ＞92% |
| اعوجاج هارمونیک (بار مقاومتی) | ＜1.0٪ |
| خطای اندازه گیری ولتاژ خروجی | ≤5٪ |
| خطای اندازه گیری جریان خروجی | ≤5٪ |
| ضریب تاج جریان خروجی | ≥3 |
| پایداری DC | دریفت صفر در خروجی کمتر از 30mv/8h است |
| محدوده فرکانس | 1-3500 هرتز: ± 3dB ； بهره فرکانس متوسط: ≥80 |
| راندمان تبدیل DC/AC | ＞92% |
| بارگذاری ویژگی | مقاومتی، خازنی، از نظر احساسی دلبخواه |
| عدم تعادل جریان موازی | ≤2.8٪ |
| میانگین زمان کار آزاد (MTBF) | ＞ 3500 ساعت |
| حالت خنک کننده | خنک کننده هوای اجباری |
| قدرت | AC 3 فاز 380 ولت ± 10 درصد، 60 هرتز |
| اندازه | 600mm×620mm×1600mm |
| وزن | 580 کیلوگرم |
| فن خنک کننده با صدا خفه کن | |
| قدرت فن | 0.75 کیلو وات |
| حجم هوا | 0.1 متر3/s |
| قطر مجرا | 125 میلی متر |
| طول کانال | 4 متر |
| فشار باد | 1 کیلو پاسکال |
| اندازه | 500mm×520mm×650mm |
| وزن | 30 کیلوگرم |
| اسلاید پسوند افقی | |
| اندازه پلت فرم | 500×500 میلی متر |
| جرم معادل (حداکثر تحمل بار) | 28 کیلوگرم |
| فرکانس کران بالایی | سینوسی 2000 هرتز، تصادفی 2000 هرتز |
| مواد | آلیاژ آلومینیوم منیزیم |
| جدول گسترش عمودی | |
| اندازه پلت فرم | 500mm×500mm |
| جرم معادل (حداکثر تحمل بار) | 28 کیلوگرم |
| فرکانس کران بالایی | سینوسی 1500 هرتز، تصادفی 2000 هرتز |
| مواد | آلیاژ آلومینیوم منیزیم |
سیستم تست ارتعاش شامل مولد ارتعاش افقی یک تکه / رومیزی با منبسط عمودی / فن خنک کننده با صدا خفه کن / تقویت کننده قدرت سوئیچینگ دیجیتال / ابزار اندازه گیری کنترل ارتعاش است.علاوه بر این، با توجه به اندازه قطعه آزمایش کاربر، باید آن را سفارشی یا با جدول گسترش عمودی مطابقت داد و می توان آن را با جعبه تست محیطی ترکیب کرد تا یک تجهیزات آزمایش محیطی یکپارچه را تشکیل دهد.
