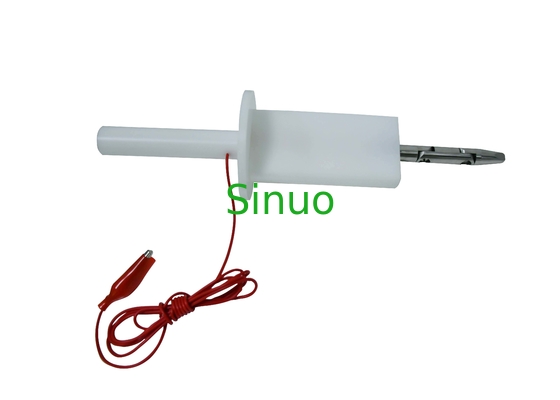

انگشت تست استاندارد IEC 61851-1 فولاد ضد زنگ IPXXB با گیره تمساح
| Model: | SN2210-2 | Name: | انگشت تست استاندارد |
| A-A Section diameter: | Ф50 (mm) | A-A Section width: | 20±0.2 (mm) |
| Fingertip taper: | 14 o 0 -10 دقیقه | Fingertip to baffle: | 0.2±180 (mm) |
| Baffle diameter: | Ф75±0.2 (mm) | Baffle thickness: | 5±0.5 (mm) |
| High Light: | انگشت تست استاندارد IPXXB,انگشت تست استاندارد فولاد ضد زنگ,انگشت تست استاندارد گیره تمساح |
||
انگشت تست استاندارد IEC 61851-1 فولاد ضد زنگ IPXXB با گیره تمساح
بررسی اجمالی محصولات:
این یک انگشت تست دقیق است که مطابق با پروب آزمایشی IEC61032 شکل 2 B ساخته شده است، طبق IEC 61851-1 بند 8 و 12.4 و غیره مورد نیاز است.
کاربرد:
این کاوشگر برای تأیید حفاظت اولیه در برابر دسترسی به قطعات خطرناک در نظر گرفته شده است.همچنین برای تأیید محافظت در برابر دسترسی با انگشت استفاده می شود.
این کاوشگر انگشت آزمایشی از دسته دو، انگشت، پایه و دسته عایق تشکیل شده است که ویژگی های دست انسان را شبیه سازی می کند.دارای دو مفصل متحرک است که می توان آنها را در 90 درجه منحنی کرد.
پارامترهای فنی:
| مدل | SN2210-2 |
| نام | انگشت تست استاندارد |
| مشترک 1 | 0.2±30 (mm) |
| مفصل 2 | 0.2±60 (mm) |
| طول انگشت | 80±0.2 (mm) |
| نوک انگشت تا بافل | 0.2±180 (mm) |
| استوانه ای | R2±0.05 (mm) |
| کروی | S4±0.05 (mm) |
| زاویه اریب برش نوک انگشت | 37o 0 -10' |
| مخروطی نوک انگشت | 14o 0 -10' |
| قطر انگشت را تست کنید | Ф120-0.05(میلی متر) |
| قطر بخش AA | Ф50 (mm) |
| عرض بخش AA | 20±0.2 (mm) |
| قطر بافل | Ф75±0.2 (mm) |
| ضخامت بافل | 0.5±5 (mm) |
قابل تنظیم:
در صورت مجهز بودن به گیره تمساح می توان از آن برای تست ضد شوک الکتریکی استفاده کرد.یا برای تست حفاظت محفظه زمانی که سوراخ رزوهدار M6 در انتهای دسته باز میشود برای اتصال با فشار سنج کشش و فشار برای رسیدن به نیروی خاص استفاده میشود.
