جزئیات محصول:
پرداخت:
|
| ایستگاه تست: | یک ایستگاه | روش کنترل: | کنترل PLC |
|---|---|---|---|
| سکته مغزی خطی: | 0-100 میلی متر | زمان انجام: | 0-99.9 ثانیه |
| چرخه های تست: | 0 ~ 999999 چرخه | فرکانس تست: | 0-10 سیکل در دقیقه |
| حالت رانندگی: | درایو موتور سروو | سرعت تست: | 0-0.85m/s را می توان از پیش تنظیم کرد |
| برجسته: | دستگاه تست ظرفیت شکستن دوشاخه,دستگاه تست ظرفیت شکستن دوشاخه خودرو,تجهیزات تست خودرو IEC 60309-1 |
||

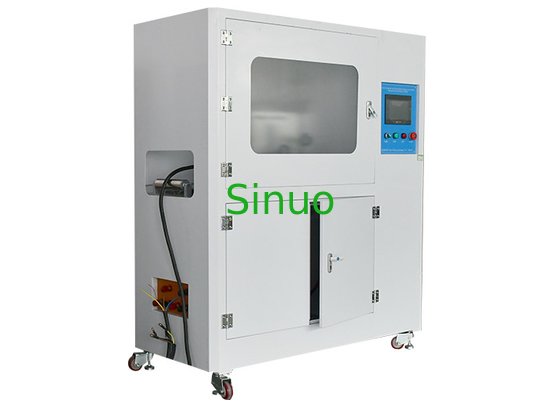

دستگاه تست ظرفیت شکستگی اتصال دهنده خودرو و دوشاخه IEC 60309-1
اطلاعات محصول برای دستگاه تست ظرفیت کانکتور و دوشاخه خودرو:
این تجهیزات تست الزامات IEC 62196-1Ed.4CDV 2020 بند 22، 23.2، 23.3، شکل 15، جدول 8 و جدول 9، IEC60309-1: 2012 بند 20 و بند 21 و غیره را برآورده می کند.
برای بررسی اینکه آیا لوازم جانبی الکتریکی مانند رابط های شارژ خودروی الکتریکی، دوشاخه های صنعتی، پریزها و کوپلرها می توانند تنش های مکانیکی، الکتریکی و حرارتی را که در حین کارکرد عادی و بدون سایش بیش از حد یا سایر اثرات مضر ایجاد می کنند، تحمل کنند، استفاده می شود.
سروو موتور مکانیزم را به حرکت در می آورد تا نمونه های آزمایشی اقدامات درج و برداشت را تکرار کنند.برای آزمایش ظرفیت شکست می توان از یک بار خارجی استفاده کرد.زمان روشن/خاموش، سرعت تست، ضربه و زاویه همگی می‌توانند روی صفحه لمسی از پیش تنظیم شوند.
پارامترهای فنی برای دستگاه تست ظرفیت کانکتور و دوشاخه خودرو:
| ایستگاه تست | تک، می تواند سفارشی شود |
| روش کنترل الکتریکی | کنترل یکپارچه هوشمند PLC، با صفحه نمایش لمسی انسانی رنگی |
| حالت رانندگی | درایو موتور سروو |
| روش بستن نمونه | بستن مکانیکی، موقعیت نقطه گیره را می توان در امتداد فیکسچر 3 محور تنظیم کرد |
| سکته مغزی خطی | 0-100 میلی متر، می تواند از پیش تنظیم شود (فاصله بین دوشاخه آزمایش و سوکت آزمایش ≥ 50 میلی متر) |
| زمان هدایت | 0-99.9s، می تواند از پیش تنظیم شود (تماس الکتریکی نباید بیش از 4 ثانیه و نه کمتر از 2 ثانیه حفظ شود) |
| سرعت درج و جداسازی | 0-0.85m/s را می توان از پیش تنظیم کرد، پیش فرض (0.8±0.1) m/s |
| چرخه های تست | چرخه‌های 0~999999، می‌توانند از پیش تنظیم شوند (یک ضربه عبارت است از وارد کردن یا برداشتن دوشاخه یا اتصال دهنده وسیله نقلیه به همراه لوازم جانبی آن. یک چرخه از دو حرکت تشکیل شده است، یکی برای درج و دیگری برای خروج.) |
| فرکانس تست | 0-10 چرخه در دقیقه، می تواند از پیش تنظیم شود (3.75 چرخه در دقیقه = 7.5 استوک در دقیقه) |
| قدرت بارگذاری | خارجی، ارائه استاندارد ولتاژ، جریان و ضریب توان مورد نیاز، توصیه شده برای کار با کابینت بار SN224-300V80A |
| محتویات تست |
تست ظرفیت شکست کوپلر/رابط شارژ لوازم خانگی کوپلر لوازم خانگی / رابط شارژ تست عمر عملیاتی عادی |
| تابع تشخیص | هشدار مدار باز را می توان در حین آزمایش تحت بار متوجه شد و چرخه ها را می توان در زمان واقعی ثبت کرد. |
| حفاظت ایمنی | حفاظت از زمین، حفاظت از اتصال کوتاه |
| منبع تغذیه | تک فاز AC220V±10٪، 50/60Hz، 10A |
|
ابعاد تجهیزات & وزن |
L 1430mm * W 600mm * H1620mm، تقریبا.180 کیلوگرم |
ساختار برای دستگاه تست ظرفیت اتصال دهنده خودرو و دوشاخه:
این قاب یکپارچه را که توسط موتور سروو، پیچ توپ دقیق و تسمه تایم هدایت می شود، با صفحه نمایش لمسی رنگی برای عملکرد انسانی و صفحه نمایش دیجیتال قدرتمند، و PLC برای کنترل هوشمند، گیره قابل تنظیم سه محوره برای تست طول عمر رابط شارژ را اتخاذ می کند.
