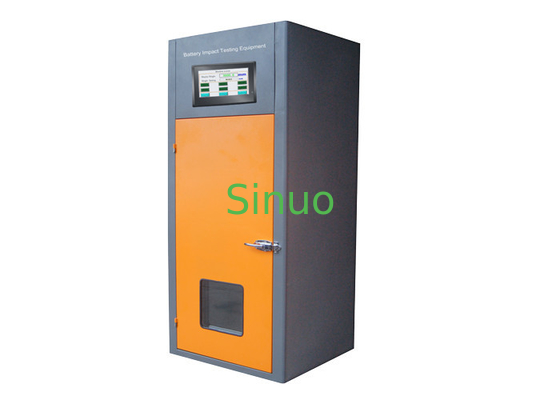

IEC 60086-4 تجهیزات آزمایش باتری سوء استفاده مکانیکی از سلول های استوانه ای
| Control Method: | PLC | Impact Mass: | 9.1 کیلوگرم |
| Elevating Method: | موتوری | Impact Height: | 0~880mm |
| Inner Chamber Material: | فولاد ضد زنگ | Crossing Bar: | 15.8 میلی متر |
| High Light: | IEC 60086-4 تجهیزات آزمایش باتری,تجهیزات آزمایش باتری های استوانه ای |
||
IEC 60086-4 تجهیزات آزمایش باتری سوء استفاده مکانیکی از سلول های استوانه ای
خلاصه:
تجهیزات آزمایش ضربه باتری برای آزمایش عملکرد ایمنی باتری ها از ارتفاعات مختلف از طریق توده های مختلف و مناطق مختلف ضربه استفاده می شود.باتری ها واجد شرایط هستند اگر پس از آزمایش ضربه هیچ شعله یا انفجار وجود نداشته باشد..
مطابق با استانداردها:
مطابقت با استاندارد IEC 60086-4: 2014 ماده 6.5.2 شکل 3، UL1642:2012 ماده 14 شکل 141UL2054، UN383، GB/T 18287-2013، GB 31241-2014، GB-31241-2014، QB/T2502 و سایر استانداردها.
پارامترهای فنی:
|
جرم ضربه |
9.1 کیلوگرم |
|
ارتفاع ضربه |
0~880mm |
|
روش کنترل |
کنترل صفحه لمسی PLC + کنترل از راه دور |
|
قطر نوار عبور |
15.8 mm (موقعیت در موقعیت مرکزی در جهت متقابل و میله سنگین و میله فولادی موازی با کف باتری است) |
|
اتاق تست |
W300 X D300 X H300mm |
|
مواد داخلی |
SUS 304# فولاد ضد زنگ ((ضخامت 1.0mm جبران و ضخامت اتاق خارجی 80mm) |
|
مواد خارجی |
صفحه ای سرد (ضخامت 1.0mm) |
|
هواخوردن |
150mm، در بالای پشت اتاق |
|
دروازه اتاق |
درب تک، پنجره دید، قفل درب سرد |
|
اندازه پنجره نمایش |
۳۹۰ × ۳۶۰ میلی متر (۲۰ میلی متر فیلم ضد انفجار شیشه ای دو لایه ای) |
|
روش بالا بردن |
با موتور |
|
سطح برخورد بالا/پایین |
صفحه فولادی |
|
اندازه اتاق |
W940 X D780 X H1620mm |
|
منبع برق |
AC 220V، 60Hz |
|
قدرت |
2.0KW |
|
وزن ناخالص |
حدود 250 کيلوگرم |
|
نظارت بر صفحه لمسی |
 |
روش آزمایش:
آزمایش ضربه برای سلول های استوانه ای با قطر بیشتر از 20 میلی متر قابل استفاده است.
سلول آزمایش یا سلول جزء بر روی یک سطح صاف و صاف قرار می گیرد. یک میله فولاد ضد زنگ (نوع 316 یا معادل آن) 15.8 mm ± 0.قطر 1 میلی متر و طول حداقل 60 میلی متر یا طولانی ترین ابعاد سلولبا استفاده از یک ریل کشویی عمودی تقریباً بدون اصطکاک یا هماک، وزن 9.1 kg ± 0.1 کیلوگرم از ارتفاع 61 سانتی متر ± 2 سقوط می کند..5 سانتی متر در تقاطع نوار و نمونه آزمایش به روشی کنترل شده با مقاومت حداقل در برابر وزن سقوط.ریل عمودی یا آویزان استفاده شده برای هدایت وزن سقوط باید در زاویه 90 درجه نسبت به سطح پشتیبانی افقی باشد..
محور طولی نمونه آزمایش در هنگام برخورد باید موازی با خط باشد و عمودی به محور طولانی میله فولاد ضد زنگ از طریق مرکز نمونه آزمایش باشد (شکل 3 را ببینید).
