IEC60068-2-32 سیستم آزمایش قطره پایین برای آزمایش قطره بسته بندی بزرگتر
| Maximum Weight of Specimen: | 0 تا 250 کیلوگرم | Drop Height: | 0 ~ 1500 میلی متر |
| Maximum Specimen Size: | 1100×900×2100 میلی متر | Lifting Speed of Specimen: | <30 ثانیه در متر |
| Testing Aspect: | صورت، لبه، زاویه | Driving Mode: | درایو موتور سروو |
| Equipment Weight: | حدود 1000 کیلوگرم | Use Air Source: | ≥6 کیلوگرم (خود مشتری) |
| High Light: | IEC60068-2-32 سیستم آزمایش قطره پایین,سیستم آزمایش قطره پایین قطره بسته بندی |
||
IEC60068-2-32 سیستم آزمایش قطره پایین مورد استفاده برای آزمایش قطره بسته بندی بزرگتر
خلاصه ی محصول:
این مطابق با IEC60068-2-32 است. سیستم تست قطره پایین عمدتا برای ارزیابی تأثیر شوک قطره بر بسته بندی در فرآیند حمل و نقل و بارگذاری و تخلیه استفاده می شود.و برای ارزیابی مقاومت ضربه بسته بندی در فرآیند دستکاری و منطقی بودن طراحی بسته بندی.

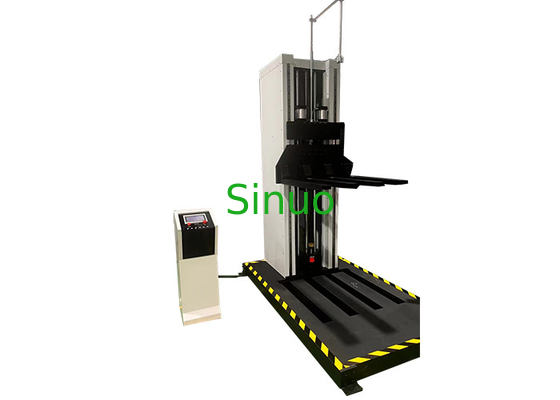

سیستم تست قطره پایین عمدتا برای آزمایش قطره بسته بندی بزرگتر استفاده می شود. این دستگاه از یک چنگال به شکل "E" استفاده می کند که می تواند به سرعت به عنوان حامل نمونه حرکت کند.و محصول آزمایش مطابق با الزامات آزمایش متعادل است (سطحدر طول آزمایش، بازوی براکت با سرعت بالا حرکت می کند و محصول آزمایش با فورک "E" به صفحه پایه می افتد.و تحت اثر شوربنده کارایی بالا در صفحه پایین جاسازی شده استاز نظر تئوری، دستگاه آزمایش صفر سقوط را می توان از محدوده ارتفاع صفر رها کرد، ارتفاع سقوط توسط کنترل کننده LCD تنظیم می شود،و آزمایش سقوط به طور خودکار با توجه به ارتفاع تنظیم شده انجام می شود.
اصول کنترل: استفاده از میکرو کامپیوتری وارد شده طراحی منطقی الکتریکی، کامل سقوط آزاد، لبه، زاویه، طراحی سطح.
الزامات زیست محیطی:
1دمای محل: 5°C~+28°C ((توسط دمای 24 ساعت ≤28°C)
2رطوبت نسبی: ≤85%RH
3شرایط منبع برق: تک فاز سه سیم
4محدوده ولتاژ: AC220V
5محدوده نوسان فرکانس مجاز: (50±0.5) هرتز
6مقاومت زمین گیری کابل PGND کمتر از 4 اوم است.
7از کاربر خواسته می شود که سوئیچ هوا یا قدرت ظرفیت مربوطه را برای دستگاه در محل نصب تنظیم کند و سوئیچ باید برای استفاده از دستگاه مستقل باشد.
پارامترهای فنی اصلی:
|
حداکثر وزن نمونه |
۰٫۲۵۰ کیلوگرم |
|
ارتفاع سقوط |
0 ¥ 1500 میلی متر |
|
حداکثر اندازه نمونه |
۱۱۰۰ × ۹۰۰ × ۲۱۰۰ میلی متر |
|
سرعت بلند کردن نمونه |
<30 ثانیه/ متر |
|
ابعاد بازوی پشتیبان |
700×800×40mm ((این متشکل از 4 سبک وزن آلیاژ آلومینیوم میله چنگال برای کاهش سقوط انرژی ضربه)) |
|
ساختار براکت |
مواد آلیاژ آلومینیوم |
|
جنبه تست |
صورت، لبه، زاویه |
|
حالت رانندگی |
محرک سرو |
|
دستگاه محافظ |
قسمت های بالا و پایین از دستگاه های محافظت اندوکتیو مجهز هستند. |
|
مواد ورق ضربه |
صفحه فولادی A3 |
|
کف ضربه |
نوع ترکیب شده (گرده کل 120 میلی متر): صفحه فولاد جامد 20 میلی متر ضخامت + 100 میلی متر ضخامت فولاد کانال سنگین جوش |
|
حالت رانندگی |
محرک سرو |
|
ارتفاع سقوط |
تنظیمات برنامه نویسی صفحه لمسی PLC |
|
حالت انتقال |
واردات تایوان اسلایدر مستقیم و نوار راهنمای سفت |
|
دستگاه شتاب دهنده |
نوع لوله |
|
حالت رها کردن |
نوع پنوماتیک |
|
وزن تجهیزات |
حدود 1000 کیلوگرم |
|
ابعاد کلی تجهیزات |
حدود 1300×2000×2400 میلی متر |
|
منبع برق کار |
220 ولت/50 هرتز |
|
قدرت کار |
3KW |
|
از منبع هوا استفاده کنید |
≥6kg (خود مشتری) |
