IEC62196-1 دستگاه آزمایش قابلیت شکستن سوکت خودروهای الکتریکی با صفحه نمایش PLC
| Test Station: | تک، می تواند سفارشی شود | Drive Mode: | درایو موتور سروو |
| Digital voltmeter: | 0 تا 300 ولت، دقت 0.5 ± درصد | Digital ammeter: | 0~82A، دقت ±0.5٪ |
| Digital display power meter: | 0 تا 24 کیلووات، دقت ± 0.5٪ | Digital display power factor meter: | 0.2 تا 0.999، دقت ± 0.5٪ |
| Timer: | 0 تا 9999 بار، می تواند از پیش تنظیم شود | Load power capacity: | تک 24KVA |
| High Light: | دستگاه آزمایش قابلیت شکستن سوکت خودرو,دستگاه آزمایش قابلیت شکستن سوکت الکتریکی,تجهیزات آزمایش خودرو با صفحه نمایش PLC |
||

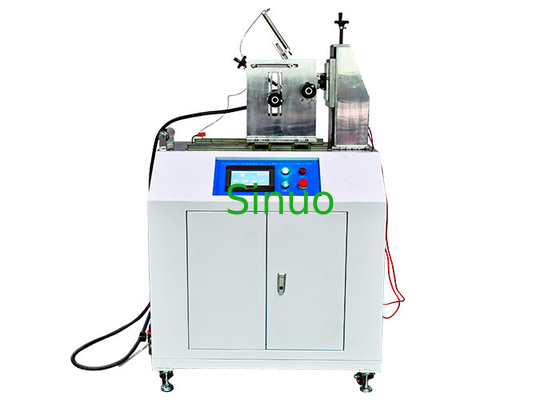

IEC62196-1 دستگاه آزمایش قابلیت شکستن سوکت خودروهای الکتریکی با صفحه نمایش PLC
معرفی سیستم:
تجهیزات آزمایش با الزامات ماده های 22 و 23 IEC62196-1: 2020، 20 و 21 IEC60309-1: 2012 مطابقت دارند.
استفاده می شود برای تأیید اینکه لوازم جانبی الکتریکی مانند رابط شارژ، پلاگین های صنعتی، سوکت ها و کوپلرها می توانند به مکانیکی،فشارهای الکتریکی و حرارتی در هنگام کار عادی بدون فرسایش بیش از حد یا سایر اثرات مضر.
مکانیسم محرک سرو موتور، به طوری که نمونه تکرار پلگ و کشیدن عمل. بار های خارجی می تواند برای آزمایش ظرفیت شکستگی استفاده شود. زمان بوت / خاموش کردن، سرعت تست، ضربه،زاویه می تواند در صفحه لمسی تنظیم شود.
پارامترهای فنی:
|
دستگاه تست مقاومت مکانیکی |
|
|
ایستگاه تست |
تنها، می تواند سفارشی شود |
|
روش کنترل الکتریکی |
کنترل یکپارچه هوشمند PLC، با صفحه لمسی رنگی انسانی |
|
حالت درایو |
محرک سرو |
|
روش چسباندن نمونه |
فشرده سازی مکانیکی، موقعیت نقطه فشرده سازی می تواند در امتداد سه محور ثابت تنظیم شود |
|
ضربه خطی |
0-100mm، می تواند از قبل تنظیم شود (فاصل بین پلاگین آزمایش و سوکت آزمایش ≥ 50mm) |
|
زمان هدایت |
0-99.9s، می تواند از قبل تنظیم شود (تماس الکتریکی باید بیش از 4s، کمتر از 2s حفظ شود) |
|
سرعت ورودی و جدا شدن |
0-0.85m/s می تواند از قبل تنظیم شود، پیش فرض ((0.8±0.1) m/s |
|
چرخه های آزمایش |
0 ~ 999999 چرخه می تواند از قبل تنظیم شود (یک بار وارد کردن یا خارج کردن پلاگ یا کانکتور خودرو و لوازم جانبی آن است). یک حلقه شامل دو ضربه است ،یکی برای ورودی و یکی برای خروج. |
|
فرکانس آزمایش |
0-10 چرخه/ دقیقه، می تواند از قبل تنظیم شود ((3.75 چرخه/ دقیقه=7.5 سوخت/ دقیقه) |
|
کابینت بارگیری |
|
|
کانال |
کانال 1 |
|
ولت متر دیجیتال |
0~300 ولت، دقت ±0.5٪ |
|
آمپرمتر دیجیتال |
0 ≈ 82A، دقت ± 0.5% |
|
اندازه گیری قدرت نمایش دیجیتال |
024KW، دقت ±0.5٪ |
|
اندازه گیری فاکتور قدرت صفحه نمایش دیجیتال |
0.۲ ۰999، دقت ±0.5٪ |
|
حالت بارگذاری |
مقاوم، محرک، ظرفیتی سه در یک، قابل تغییر |
|
بار ظرفیت |
70uf، 140uf، 7.3uf قابل تغییر است |
|
حالت خروجی بار |
هر قدرت (مستمر) / قدرت فواصل می تواند تبدیل شود |
|
تایمر |
09999 بار، می تواند از قبل تنظیم شود |
|
ظرفیت قدرت بار |
24KVA تک |
|
محدوده بالایی از جریان خروجی |
82A، وقتي که از 82A بيشتر بشه، به طور خودکار قطع ميشه |
|
عمومی |
|
|
محتوای آزمون |
آزمایش قابلیت شکستن از اتصال الکتریکی / رابط شارژ آزمایش عمر عادی اتصال برق / رابط شارژ |
|
عملکرد تشخیص |
یک آژیر مدار باز می تواند در طول آزمایش تحت بار تحقق یابد و چرخه ها می توانند در زمان واقعی ثبت شوند. |
|
حفاظت از ایمنی |
حفاظت از زمین، محافظت از مدار کوتاه |
