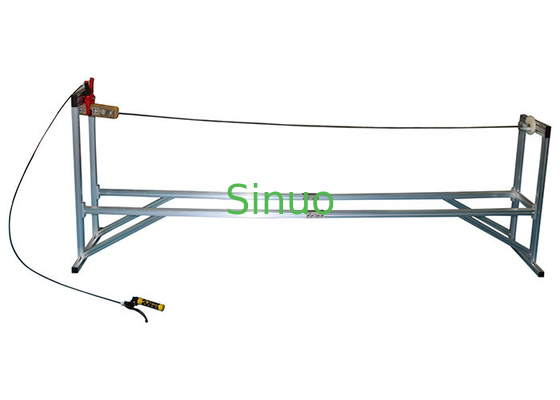

IEC 62196-1 دستگاه آزمایش قطره ورودی پلگ و کانکتور وسیله نقلیه
| Standard Applied: | IEC 62196-1 2020 | Drop height: | 1000 میلی متر |
| Dropping times: | 8 بار | Rotating angle: | 45 درجه، می توان آن را در همه طرف چرخاند |
| Equipment size: | L*W*H 2300*500*860mm | Rotating Angle: | هر 45 درجه |
| High Light: | دستگاه آزمایش قطره اتصال خودرو,IEC 62196-1 دستگاه آزمایش قطره اتصال,تجهیزات آزمایش وسیله نقلیه با پلاگین آزاد کننده دستی |
||
IEC 62196-1 دستگاه آزمایش قطره ورودی پلگ و کانکتور وسیله نقلیه
اطلاعات محصول:
دستگاه آزمایش با الزامات IEC 62196-1Ed. 4CDV 2020 ماده 26 مطابقت دارد.3شکل 19
برای آزمایش قدرت مکانیکی پلاگین های سیم قابل تعویض با کابل های انعطاف پذیر و کانکتورهای خودرو استفاده می شود.
اصول آزمایش: پایان آزاد کابل و طناب اضافی یا سایر وسایل انعطاف پذیر به کابل انعطاف پذیر متصل می شوند، طول کل آن 2.25 متر است و در ارتفاع 1 متر از زمین بر روی دیوار ثابت می شود.
نمونه را نگه دارید تا کابل مسطح باشد، سپس آن را روی کف بتن بگذارید. این کار هشت بار انجام شد؛ کابل هر بار که ثابت می شود 45 ° چرخش می کند.
پارامترهای فنی:
1. ارتفاع سقوط: 1000mm
2زمان ارسال:8
3زاویه چرخش: 45 درجه، می تواند در همه طرف چرخش کند.
4اندازه: L*W*H 2300*500*860mm
|
ارتفاع سقوط |
1000 میلی متر |
|
زمان رها کردن |
8بار |
|
زاویه چرخش |
45°، می تواند در همه طرف چرخش |
|
اندازه تجهیزات |
L*W*H 2300*500*860mm |
|
مطابق با استاندارد است |
IEC 62196-1Ed.4CDV 2020 بند 26.3، شکل 19. |
روش های آزمایش (برخی از IEC 62196-1Ed.4CDV 2020 بند 26.3):
پلاگین های غیر قابل تعویض و کانکتورهای وسیله نقلیه با طول کوتاه (حدود 200 میلی متر) استفاده می شود کابل انعطاف پذیر حمل می شود.
پایان آزاد کابل با کابل انعطاف پذیر با طناب های اضافی یا سایر دستگاه های انعطاف پذیر متصل می شود، طول کل آن 2.25 متر است و در دیوار 1 متر از زمین ثابت می شود.همانطور که در شکل 19 نشان داده شده است.
نمونه را نگه دارید تا کابل مسطح باشد، سپس آن را روی کف بتن بگذارید. این کار هشت بار انجام شد؛ کابل هر بار که ثابت می شود 45 ° چرخش می کند.
