| مقدار تولیدی: | 1 |
| قیمت: | Customized |
| بسته بندی استاندارد: | جعبه چوبی |
| دوره تحویل: | 20 روز |
| روش پرداخت: | T/T |
| ظرفیت تامین: | 20 مجموعه در ماه |

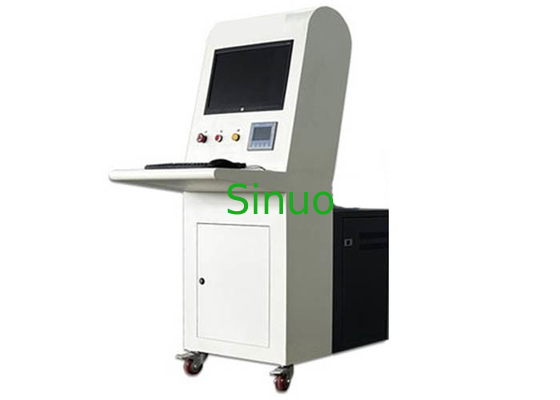

IEC 62368-1 ضمیمه R دستگاه آزمایش مدار کوتاه محدود کنترل شده توسط کامپیوتر
اطلاعات محصول:
این دستگاه آزمایش مدار کوتاه محدود توسط IEC62368-1:2018 مورد نیاز است.6.4.1 و 56.5.1, ضمیمه R
دستگاه آزمایش مدار کوتاه محدود برای آزمایش هدایت کننده محافظت کننده زمین گیری و قطع کننده محافظت از جریان 1500A استفاده می شود. The purpose of this test machine is to verify that the protective connecting conductor used in the circuit protected by the device with a rated value not exceeding 25A is compatible with the fault current allowed by the overcurrent protection device، و برای آزمایش یکپارچگی حفاظت ایمنی اضافی از طریق چنین آزمایشاتی.
نمونه های آزمایش: تجهیزات صوتی، تصویری، فناوری اطلاعات و ارتباطات.
اصول آزمایش:
دستگاه آزمایش مدار کوتاه محدود از دستگاه ذخیره انرژی برای تحقق آزمایش فوري جریان بالا استفاده می کند. زمان تخلیه و ولتاژ اولیه را می توان تنظیم کرد.بعد از اتمام تخليهدر طول آزمایش، جریان تخلیه برای تولید منحنی زمان فعلی ثبت می شود.
مشخصات تجهیزات:
1کامپیوتر صنعتی بزرگ
2آزمون افزایش جریان خودکار اختیاری، آزمایش افزایش جریان دستی و آزمایش شکست سریع ضربه، عملیات انعطاف پذیر و ساده.
3. نمایش زمان واقعی جریان خروجی و نتایج زمان بصری است؛
4 محافظت کامل از جریان بیش از حد، تنظیم خودسرانه ارزش فعلی خروجی هدف، حد بالا جریان و زمان مقاومت فعلی.
5با عملکرد تشخیص زمین گیری و عملکرد تشخیص بازگشت صفر، آزمایش می تواند پس از تعیین زمین گیری و بازگشت صفر انجام شود، که امن و قابل اعتماد است.
6الگوریتم افزایش جریان نوع تقریب، هنگامی که به جریان خروجی هدف تنظیم شده برسد، زمان پذیری فعلی به طور خودکار انجام می شود.و موتور به طور خودکار پس از اتمام زمان بندی به صفر باز می گردد.
7. اگر حد بالایی از جریان خروجی تنظیم شده فراتر رود ، موتور به طور خودکار به صفر باز می گردد و یک هشدار صوتی و تصویری را صادر می کند.
8. طراحی ضد تداخل پیچیده نرم افزار و سخت افزار، چندین ابزار ضد تداخل، سازگار با محیط الکترومغناطیسی خشن
9. آن را می توان مجهز به آلارم در Interlock، باز کردن ولتاژ رابط تأیید، و غیره
ویژگی ها:
1حالت کنترل: کامپیوتر صنعتی
2ایستگاه تست: 1 ایستگاه.
3محدوده تست: <25A
4جریان محدودی: ≥ 1500A (قابل تنظیم)
5زمان تخلیه: 5 ~ 100ms می تواند تنظیم شود.
6حالت آزمایش: آزمایش قابل تغییر AC و DC
7ولتاژ تخلیه: می تواند بر روی کامپیوتر با توجه به الزامات مشتری تنظیم شود.
8زمان آزمایش: می تواند بر اساس الزامات استاندارد بر روی کامپیوتر تنظیم شود.
9پیکربندی استاندارد: منبع برق منبع برق ثابت، دستگاه حفاظت از جریان بیش از حد، نوسانگر منحنی موج که توسط مشتریان ارائه شده است، با 2.5 متر مربع، خطوط آزمایش 43m پیکربندی شده است.
10عملکرد آزمایش: ولتاژ تخلیه و زمان حفاظت از حد می تواند تنظیم شود، با عملکرد محافظت از ولتاژ بالا و جریان بالا.
11حفاظت از ایمنی: آن را به عنوان یک آلارم غیر طبیعی خاموش، و اتصال از مواد عایق ساخته شده است.
12ابعاد کلی: تقریبا: W800 × D600 × H1650mm.
13منبع برق تجهیزات: AC220V 50Hz.
ویدیو
ویدیو
ویدیو
ویدیو
ویدیو
ویدیو
|
|
