IEC 60309 سیستم تست افزایش دمای رابط شارژ

IEC 60309 سیستم آزمایش افزایش دمای رابط شارژ EV تست اسلحه شارژ

استاندارد:

نظارت بر دمای مربوط به بند 6.2.9 و 724، افزایش دمای مربوط به بند 6.3.13 و 7.24 در استاندارد GB/T 20234.1-2023، تشخیص دمای مربوط به بند 10.3.20، دمای سطح و دمای پایانی در استاندارد GB/T 20234.4-2023 مطابق با بند های 8.13 و 9.13آزمایش افزایش دمای قطعات اتصال شارژ بر اساس روش های مشخص شده در F.2 و F.3 در اپدکس F انجام می شود.

GB2099, GB7251, GB11022, GB11918, GB13140, GB14048, GB15092, GB15287, GB15288, GB16915, GB17465, UL310, UL498, UL817, UL941, UL1059, IEC60309, IEC60998, IEC60 669, IEC61058, IEC60439, EIA-364-70؛افزایش دما ابزار تست مرجع برای آزمایش مطابق با ضمیمه B است..

مشخصات تجهیزات:

این سیستم دارای نرم افزار برنامه نویسی مستقل و عملکرد کنترل شده توسط کامپیوتر است. تمام روش های تست استاندارد و قضاوت داده ها توسط سیستم کنترل می شوند و کار را آسان می کنند.آن را برای ارزیابی گرم شدن سطح رابط شارژ و لوازم جانبی الکتریکی هنگامی که جریان بار متصل می شود استفاده می شود، و اینکه آیا افزایش دمای الکترود با الزامات استاندارد مطابقت دارد.

پارامترهای فنی اصلی:

1ایستگاه خروجی: 1 ایستگاه AC.

حداکثر ولتاژ خروجی: AC یک فاز AC10V

جریان ثابت خروجی قابل تنظیم آزمایش: AC10 ~ 1400A.

دقت نمایش جریان: ± (0.25٪ خواندن + 0.25٪ محدوده) ، وضوح 1A.

دقت نمایش ولتاژ: ± (0.25٪ خواندن + 0.25٪ محدوده) ، وضوح 0.01V.

ثبات جریان آزمایش: ± ((۱٪ از مقدار تنظیم شده + ۰.۵A) ، زمان واکنش حدود ۱ ثانیه است.

2منبع برق تماس کنترل: محدوده جریان AC (0 ~ 2) A.

3حالت کار: حالت مداوم، حالت روشن شدن و خاموش شدن و حالت کنترل دمای خودکار.

حالت روشن شدن و خاموش شدن مستمر:

زمان آزمایش حالت مداوم: 0.01 ‰ 99.99 ساعت

زمان روشن شدن و خاموش شدن در حالت روشن شدن و خاموش شدن: 0.01×99.99 ساعت

تعداد زمان روشن شدن و خاموش شدن: 1~9999 بار، خاموش شدن خودکار هنگامی که تعداد به دست آید

تنظیمات فعلی: تنظیم قابل برنامه ریزی

حالت کنترل درجه حرارت خودکار: می تواند یک ارزش افزایش دمای پایدار تنظیم و به طور خودکار مقدار فعلی مناسب را پیدا کند

محدوده تنظیمات افزایش دمای: 0~100°C

دقت ثابت ±0.5°C

به طور خودکار دریافت نتیجه فعلی نیاز به ارزش افزایش دمای

4آزمایش افزایش دما (ماژول جمع آوری دما وارد شده):

محدوده اندازه گیری دمای: 0 ~ 260 °C، دقت ± 0.3٪ از خواندن +1 °C؛ وضوح: 0.1 °C.

نقاط اندازه گیری دمای: 20 کانال (از جمله یک نقطه برای اندازه گیری دمای محیط زیست).

ترموپول: این ابزار از J، K، T، E، S، N، B، R و سایر انواع ترموپول پشتیبانی می کند.

ترموپول اندازه گیری دمای: ترموپول فیلامنت 30AWG American Ω Company K-type، طول 2 متر، 20 عدد در کل.

سُند دما می تواند با برق بدون آسیب رساندن به ابزار آزمایش شود.

سرعت اسکن دمای، فاصله ذخیره ی رکورد: 0.1 ~ 1800 ثانیه برای تمام کانال ها.

ثبت داده های دمایی: به طور خودکار توسط کامپیوتر تکمیل می شود، با نرم افزار آزمایش کامپیوتر پیکربندی شده است.

نرم افزار می تواند کانال دمای محیط را تنظیم کند و دمای محیط می تواند به طور خودکار هنگام جمع آوری داده ها کاهش یابد.

5مجهز به یک کامپیوتر کنترل صنعتی با یک صفحه لمسی (Pen 4/1.8G یا بالاتر از CPU، حافظه 4G، درایو حالت جامد 64G، مانیتور LCD 15 اینچی)با سیستم عامل XP انگلیسی و نرم افزار پردازش OFFICE نصب شده است.

حالت تنظیم قدرت: دارای تنظیمات ویرایش قابل برنامه ریزی است و می تواند حداقل 10 بخش از برنامه های فعلی را تنظیم کند و می تواند به طور مداوم مقادیر مختلف جریان را اجرا کند.با تابع سوئیچ ساعت، تنظیم رابط کاربری، تنظیم خودکار و تنظیم مجدد خودکار.

ب. گزینه های حالت کار چندگانه: حالت مداوم، حالت روشن شدن و خاموش شدن، حالت کنترل درجه حرارت خودکار.

C. نمایش داده ها: می تواند ارزش دمای، ارزش فعلی و منحنی محور زمان هر کانال را در زمان واقعی نشان دهد. فرکانس نمونه گیری از 100ms تا 1800 قابل تنظیم است.فاصله ثبت داده ها قابل تنظیم از 100ms تا 1800s است.

D. ذخیره سازی داده ها: دارای عملکرد ذخیره سازی داده های آزمایش به صورت خودکار یا دستی است و فضای ذخیره سازی حداقل 8G است.

E. صادرات داده: دارای عملکرد صادرات داده USB است و داده ها را می توان به فایل های CSV، XLSX و سایر فرمت ها صادر کرد.

حالت تنظیم قدرت: دارای تنظیمات ویرایش قابل برنامه ریزی است و می تواند حداقل 10 بخش از برنامه های خروجی فعلی را تنظیم کند و می تواند به طور مداوم مقادیر مختلف جریان را اجرا کند.با تابع سوئیچ ساعت، تنظیم رابط کاربری، تنظیم خودکار و تنظیم مجدد خودکار.

6منبع برق: AC220V±10٪، 50/60Hz، 10KVA.

7ابعاد: تقریباً 1000 میلی متر عرض × 1000 میلی متر عمق × 1600 میلی متر ارتفاع و وزن تقریباً 300 کیلوگرم.

مجهز به چرخ چرخ قابل حرکت برای تعلیق و حرکت آسان.

8مجهز به حفاظت از بیش از حد و حفاظت از بیش از حد.

وقتی تجهیزات متوقف می شوند، خروجی جریان به طور خودکار قطع می شود.

تجهیزات می توانند به طور مداوم برای مدت طولانی کار کنند و پایدار و قابل اعتماد هستند.

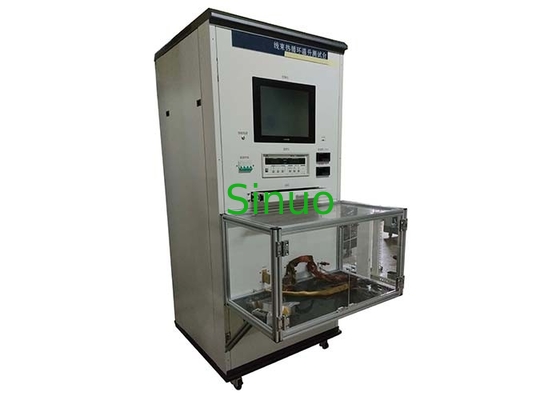

9نمودار تجهیزات (تصویر شامل یک کامپیوتر است):
