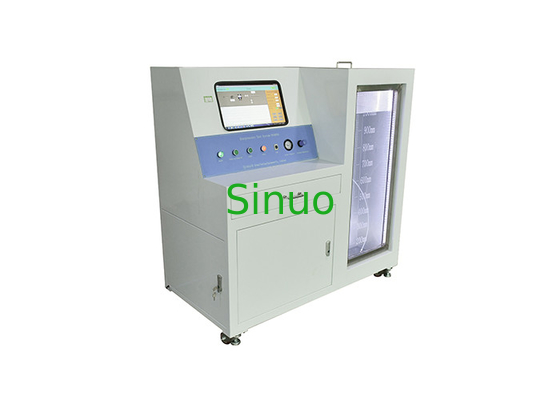

IEC 62196 دستگاه آزمایش فشار بالا 10L
| Applied standard: | IEC 62196-3-1 | Applied clause: | بند 101.6 |
| Test station: | تک ایستگاه | Test pressure: | 1.0-10.0bar |
| Display accuracy: | 0.1 بار | Test medium: | هوای خشک |
| Driving air pressure: | 0.2-0.8MPA | Volume size: | کمتر از 10 لیتر |
| High Light: | ماشين آزمايش فشار 10 ليتري,ماشين آزمايش فشار بالا |
||
IEC 62196 دستگاه آزمایش فشار بالا 10L
اطلاعات محصول:
استاندارد: بر اساس IEC62196-3-1 بند 101.6 آزمایش فشار بیش از حد.
نمونه ها و محدودیت ها: آزمایش عملکرد مهر و موم برای حجم کمتر از 10 لیتر.
کاربرد: برای انجام آزمایش های نشت فشار در دستگاه هایی که نیاز به مهر و موم دارند و حاوی مایعات خنک کننده مایع هستند استفاده می شود.
اصول آزمایش: با توجه به فشار های مختلف نمونه، پمپ تقویت کننده سیستم فشار بالایی را برای بررسی فشار نمونه تولید می کند.
ساختار و ویژگی ها: شامل یک سیستم کنترل الکتریکی، یک سیستم کنترل فشار و یک مخزن آب است. قطعات کار به صورت دستی نصب و متصل می شوند.
محیط استفاده:
منبع برق: AC220V±10%/50-60Hz
منبع هوا: 0.5-0.8MPa هوا فشرده
محل استفاده: فشار اتمسفر 80 ~ 106kpa؛ دمای محیط 5 ~ 40 °C؛ رطوبت نسبی (20 ~ 80)٪ RH؛ هیچ لرزش شدید، لرزش، هیچ تداخل الکترومغناطیسی، هیچ گرد و غباربدون گاز های انفجاری و خوردنی، انتشار خوب گرما
پارامترهای فنی:
| ایستگاه آزمایش | واحد واحد |
| روش کنترل الکتریکی | کنترل و کار هوشمند کامپیوتر |
| فشار آزمایش | 1.0-10.0بار، پمپ تقویت کننده |
| دقت کنترل فشار | +1% از حد بالا از ارزش فشار آزمایش، -1% از حد پایین |
| دقت نمایش | 0.1 بار |
| محیط آزمایش | هوای خشک |
| روش کنترل فشار | کنترل کامپیوتری |
| نرخ افزایش | خطی قابل تنظیم، غیر یکنواخت |
| زمان فشرده سازی | 0-9999s می تواند به صورت خودسرانه تنظیم شود، با ثانیه به عنوان واحد زمان بندی، نمایش کامپیوتر |
| فرآیند آزمایش | فشار رو افزایش بده فشار رو کاهش بده |
| فشار هوا در زمان رانندگی | 0.2-0.8MPa |
| حجم | کمتر از ۱۰ لیتر |
| اندازه مخزن آب | WDH=500 × 500 × 1000 میلی متر |
| رابط خروجی | رشته داخلی ZG1/4 |
| نمایش منحنی فشار | نمایش در زمان واقعی نرم افزار جمع آوری داده |
| ذخیره داده های آزمایش | گزارش ها و فرم های آزمون اکسل را می توان ذخیره کرد |
| کامپیوتر | حافظه Intel i7 4G (یا بالاتر) SSD 512G، سیستم عامل ویندوز 7 و نرم افزار پردازش OFFICE، با رابط ارتباطی RS232 |
| دستگاه حفاظت از ایمنی | |
| منبع برق | حفاظت از نشت، بیش از حد و محافظت از مدار کوتاه |
| موتور | حمل بیش از حد، محافظت از مدار کوتاه |
