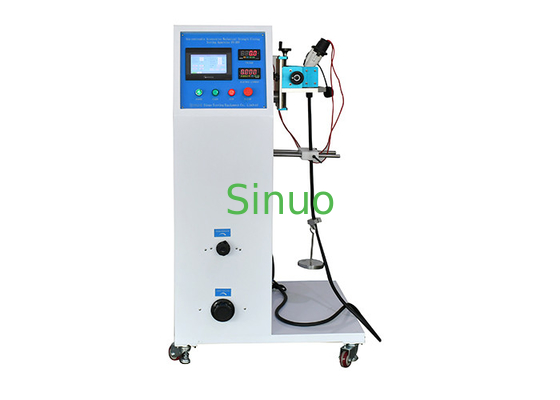

IEC 60309-1 دستگاه آزمایش خم شدن کابل شارژر
| Drive Mode: | سروو موتور | Clamping Method: | بستن مکانیکی |
| Control Method: | کنترل PLC | Test Station: | یک ایستگاه |
| Flexing Rate: | 0-60 سیکل در دقیقه | Flexing Angle: | 0-360 درجه، قابل تنظیم |
| Flexing Cycles: | 0~999999 را می توان از پیش تنظیم کرد | Load Weights: | 20N، 25N، 50N، 75N، 100N، 140N |
| High Light: | IEC 60309-1 تجهیزات تست خودرو,تجهیزات تست شارژ رابط خودرو |
||
IEC 60309-1 دستگاه آزمایش خم شدن کابل شارژر
خلاصه ی محصول:
استاندارد: طبق IEC62196-1:2014 بند 7.11 و بند 7.15، IEC60309-1:2012 بند 24.4.
نمونه ها و محدودیت ها: رابط های شارژ خودروهای الکتریکی، پلاگین های صنعتی، سوکت ها و کوپلرها.
کاربرد: برای آزمایش بخش اتصال خم شده از بخش "قوه مکانیکی" کابل اتصال برق پلاگین و سوکت وسیله شارژ استفاده می شود.
اصل آزمایش: موتور سرو برای رانندگی صفحه چرخش استفاده می شود تا قطعه کار را به سمت چپ و راست حرکت دهد و ماشین به طور خودکار هنگام رسیدن به تعداد زمان متوقف می شود.
ساختار و ویژگی ها: تجهیزات توسط یک سرو موتور هدایت می شوند و نمونه های بزرگ بر روی صفحات آلومینیومی نصب می شوند.که می تواند محور سوئیچ را با نقطه ای که سیم در آن وارد ابزار می شود تا حد ممکن هنگام فشار دادن نمونه همزمان کند، به این ترتیب به حداقل جابجایی جانبی سیم و بار می رسد.
محیط استفاده: منبع برق: AC220V ± 10%/50-60Hz، قدرت 3KW.
پارامترهای فنی:
| ابعاد تجهیزات | تقریباً: W1000*D800*H1600mm | |
| وزن تجهیزات | 150 کیلوگرم | |
| ایستگاه آزمایش | واحد واحد | |
| روش کنترل الکتریکی | کنترل یکپارچه هوشمند PLC، عملکرد رابط لمسی انسان-ماشین 7 اینچی | |
| حالت درایو | محرک سرو | |
| روش چسباندن نمونه | قفل مکانیکی، موقعیت نقطه قفل قابل تنظیم | |
| زاویه خم شدن | تنظیم 0-360° (پیش فرض ±45°) | |
| سرعت خم شدن | 0-60 بار/ دقیقه، می تواند از قبل تنظیم شود | |
| فرکانس خم شدن | 0~999999 می تواند از قبل تنظیم شود، پیش فرض 20000 بار است | |
| وزن بار | 20N، 25N، 50N، 75N، 100N، 140N | |
| منبع برق بار | اتصال خارجی، کابینت بار اختیاری با ولتاژ تنظیم پذیر بین هادی ها 0-250V و جریان AC تنظیم پذیر 0-400A | |
| قضاوت آزمون | قضاوت بر اساس سیگنال داده شده توسط اینکه آیا جریان هدایت می شود یا نه | |
| نه، نه | تقصیر | دلیلش | درمان |
|
1 |
روشن کردن سوئیچ قدرت، اما نور شاخص روشن نمی شود | منبع برق خارجی متصل نیست | لطفا به منبع برق خارجی وصل شوید |
| فيوز شکسته | علتش رو پيدا کن و فيوز رو عوض کن | ||
| چراغ نشان دهنده آسیب دیده است | چراغ رو عوض کن | ||
|
2 |
سوئیچ برق رو روشن کن، صفحه لمسی کار نمی کنه | منبع برق داخلی دی سی 24 ولت مشکل داره | منبع برق DC24V را جایگزین کنید |
| صفحه لمسی آسیب دیده | صفحه لمسی رو عوض کنید | ||
| 3 | صفحه لمسي جواب نميده | اتصال به PLC گسسته | دوباره وصلش کن |
| صفحه لمسی آسیب دیده | صفحه لمسی رو عوض کنید | ||
| 4 | قدرت بار بدون منبع برق | سوکت بار آسیب دیده است | سوکت رو عوض کن |
| فيوز شکسته | فيوز رو عوض کن | ||
|
5 |
دکمه شروع رو فشار بدين، اما تخته کار نميکنه. |
مقدار نمایش و مقدار پیش تنظیم شده زمان آزمایش یکسان است. | شمارش فشار روشن شد |
| دکمه E-STOP تنظیم نشده | دکمه E-STOP را آزاد کنید | ||
| يه جسم غريبه تو ماشين هست، ماشين گير کرده | اجسام خارجی را حذف کنید | ||
| در حالت تست اتوماتیک نیست | دکمه Start را فشار دهید | ||
| اتصال به موتور باز | دوباره وصلش کن | ||
| در موقعیت شروع نیست | هومینگ | ||
| 6 | موتور می چرخد اما دستکاری نمی چرخد | بررسی کنید که آیا کنتاکتور گره خروجی موتور آزاد است | دوباره وصلش کن |
| بررسی کنید که آیا کمربند درایو شکسته یا بیش از حد آزاد است | کمربند راننده رو عوض کن | ||
| 7 | سر و صدا | سرعت چرخش کم یا بیش از حد بالا | سرعت رو دوباره تنظیم کن |
| اتصال به موتور باز | دوباره وصلش کن |
