IEC 62196-1 شارژ رابط بار مکانیکی آزمایش دستگاه اتصال خودرو

مقدار تولیدی:	1 مجموعه
قیمت:	قابل مذاکره
بسته بندی استاندارد:	جعبه چوبی
دوره تحویل:	30 روز
روش پرداخت:	T/T
ظرفیت تامین:	10 مجموعه / ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع

نام تجاری

Sinuo

گواهی

Calibration Certificate(cost additional )

شماره مدل

SNQC1013C

تحمل:

± 0.01 میلی متر

فاصله گذاری:

± 0.05 میلی متر

صافی:

0.8 میلی متر

سنج ها:

اختیاری

زمان تست:

دهه 60

روش عملیات:

راهنما

برند:

تضمین:

1 سال

برجسته کردن:

اتصال دهنده خودرو دستگاه آزمایش بار مکانیکی

رابط شارژ دستگاه آزمایش بار مکانیکی

توضیحات محصول

IEC 62196-1 شارژ رابط بار مکانیکی آزمایش دستگاه اتصال خودرو

اطلاعات محصول:

استاندارد: طبق IEC 62196-1:2022.

نمونه ها و محدودیت ها: رابط شارژ

کاربرد: ساختار رابط شارژ باید آسان کردن ورودی و برداشتن تفنگ شارژ را فراهم کند و مانع از سقوط تفنگ شارژ از سوکت در طول استفاده عادی شود.بررسی کنید که آیا حداکثر نیروی مورد نیاز برای کشیدن تفنگ شارژ از سوکت دستگاه در محدوده مشخص شده توسط استاندارد استهمچنین برای بررسی اینکه آیا حداکثر نیروی مورد نیاز برای وارد کردن تفنگ شارژ به سوکت دستگاه در محدوده مشخص شده توسط استاندارد استفاده می شود.

اصل آزمایش: حداکثر نیروی کششی سوکت: حداکثر نیروی کششی مشخص شده در استاندارد (نیرو کل وزن اصلی، وزن اضافی، قلاب (تجهیزات قفل) اعمال می شود.و پلاگین آزمایش) به پلاگین آزمایش، و پلاگین باید از سوکت خارج شود.

نیروی قرار دادن تفنگ شارژر در سوکت: تفنگ شارژر را عمودی به سمت پایین قرار دهید، وزن اصلی را مطابق با استاندارد بر روی تفنگ شارژر قرار دهید و سپس از 0 استفاده کنید.وزن 8 کیلوگرم برای سقوط آزادانه از ارتفاع 5 سانتی متر برای ضربه به وزن اصلیتفنگ شارژ باید در سوکت قرار گیرد تا موقعیت مورد نیاز تماس.

ساختار و ویژگی ها:

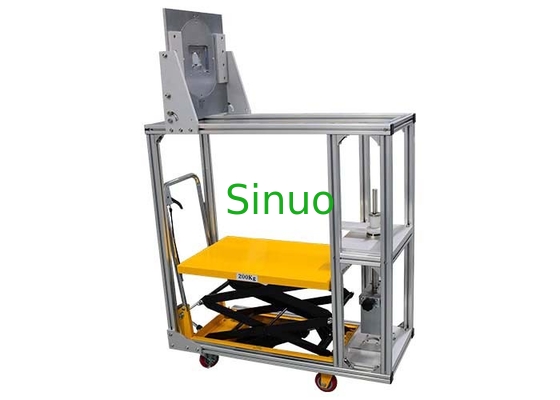

این دستگاه شامل دستگاه قفل نصب شده زیر صفحه بالا A، وزن اصلی F، وزن اضافی G و پلاگین آزمایش C است. قاب این دستگاه با GB/T20234 سازگار است.1 شکل 5 و GB11918.4 شکل 102، از جمله یک آزمایش بار مکانیکی رابط شارژ افقی، آزمایش دستگاه قفل و آزمایش نیروی ورودی و برداشت.

توجه: از کلیمپ قابل تنظیم استفاده می شود که می تواند بین جهت عمودی و افقی تغییر کند و می تواند تمام انواع محصولات را کلیمپ کند. کلیمپ D با یک حلقه آویزان جایگزین می شود.که برای کار کردن راحت تر استوزن اصلی به طور مستقیم ضد وزن می شود، بدون نیاز به یک براکت.

محیط استفاده: دمای کار 5-35°C، رطوبت 30 تا 90%.

مشخصات فنی:

ایستگاه آزمایش	واحد واحد
پیکربندی گج	ساخته شده از S136، پین حداقل اندازه استاندارد است، تحمل ± 0.01mm است، فاصله ± 0.05mm است، و صاف 0.8um است اندازه گیری اختیاری است
آیتم های آزمایش	7.11.8: آزمایش بار مکانیکی رابط شارژ 7.15.1.1: آزمایش دستگاه قفل 7.17: تست نیروی وصل و کشش
پارامترهای فنی اصلی آزمایش بار مکانیکی رابط شارژ
نقشه طرح آزمایش
زمان نگه داشتن آزمایش	60s، سیلندر هیدرولیک پالت را برای بلند کردن و پایین آوردن وزن هدایت می کند، و زمان به صورت دستی کنترل می شود.
فرکانس آزمایش	۴ بار، یک بار در هر جهت ۹۰ درجه در اطراف محور افقی، به صورت دستی
انتخاب بار آزمایش
پیکربندی وزن بار مکانیکی	165: وزن اصلی 148.5N x1 + وزن اضافی 16.5N x1 300N: 270N وزن اصلی x1 + 30N وزن اضافی x1 440N: 396N وزن اصلی x1 + 44N وزن اضافی x1 660N: 594N وزن اصلی x1 + 66N وزن اضافی x1 750N: 675N وزن اصلی x1 + 75N وزن اضافی x1؛ توجه: وزن وزن اصلی شامل وزن قلاب است و وزن وزن با قرار دادن و ترکیب حاصل می شود.
پارامترهای فنی اصلی آزمایش دستگاه قفل
زمان نگه داشتن آزمایش	60s، سیلندر هیدرولیکی پالت را برای بلند کردن و بلند کردن وزن هدایت می کند، و زمان به صورت دستی کنترل می شود.
نقشه طرح آزمایش
پارامترهای فنی اصلی آزمایش نیروی ورودی و استخراج
نمودار طرح آزمایش نیروی ورودی
پیکربندی وزن نیروی ورودی	وزن اصلی تفنگ شارژ AC: 9.2kg وزن اصلی اسلحه شارژ DC: 13.2kg وزن اضافی: 0.8kg توجه: وزن وزن اصلی شامل وزن کلیمپ و میله راهنما است. وزن وزن از طریق قرار دادن و ترکیب حاصل می شود.
تست	در طول آزمایش، دستگاه قفل باید باز شود.
پیکربندی وزن نیروی کششی	تفنگ شارژ AC: 100N (90N+10N) تفنگ شارژ DC: 140N (126N+14N) 1.0 کیلو
