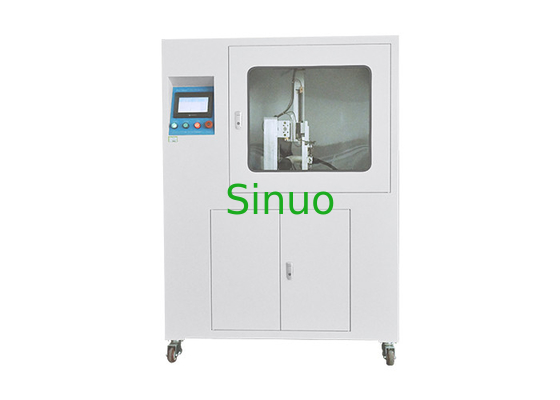

IEC 62196-1 اسلحه شارژ دستگاه قفل الکترونیکی دستگاه آزمایش جامع

مقدار تولیدی:	1
قیمت:	قابل مذاکره
بسته بندی استاندارد:	جعبه چوبی
دوره تحویل:	30 روز
روش پرداخت:	T/T
ظرفیت تامین:	20 مجموعه در ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع

نام تجاری

Sinuo

گواهی

Calibration Certificate (Cost Additional)

شماره مدل

SNQC1023A

ایستگاه تست:

تک ایستگاه

حالت رانندگی:

سروو موتور

نیروی باز کردن قفل:

0-50N

خطای نشانه:

≤± 0.5% FS

زمان فاصله:

0 تا 200 ثانیه قابل تنظیم

جریان بارگذاری:

1-200mA تنظیم می شود

هدایت معکوس:

0 تا 5000 میلی‌ثانیه

کانال فوروارد:

0 تا 5000 میلی‌ثانیه

برجسته کردن:

IEC 62196-1 دستگاه آزمون جامع,دستگاه آزمون جامع تفنگ شارژ

Charging Gun Comprehensive Test Apparatus

توضیحات محصول

IEC 62196-1 اسلحه شارژ دستگاه قفل الکترونیکی دستگاه آزمایش جامع

خلاصه ی محصول:

استاندارد: بر اساس IEC62196-1:2022.

نمونه ها و محدودیت ها:

دستگاه قفل الکترونیکی پلگ خودرو DC (به استاندارد GB/T 20234.4-2023 در شکل 10 و شکل 11)

دستگاه قفل الکترونیکی سوکت خودرو AC (به نقشه استاندارد GB/T 20234.2-2015 A.2 مراجعه کنید) ؛

دستگاه قفل مکانیکی پلگ خودرو DC (به استاندارد GB/T 20234.4-2023 در شکل 10 و شکل 11)

دستگاه قفل مکانیکی پلگ خودرو AC (به GB/T 20234.2-2015 استاندارد شکل A مراجعه کنید)1، شکل A.3)

کاربرد: برای آزمایش اینکه آیا لوازم جانبی الکتریکی با دستگاه های قفل الکترونیکی مانند رابط شارژ خودروهای الکتریکی،پلگ و سوکت های صنعتی و کوپلرها می توانند به استرس مکانیکی مقاومت کنند، فشار الکتریکی و فشار حرارتی که در طول استفاده عادی بدون فرسایش بیش از حد یا سایر اثرات مضر رخ می دهد.

اصول آزمایش: مکانیسم محرک سرو موتور برای اعمال نیروی بر مکانیسم قفل الکترونیکی نمونه استفاده می شود و مکانیسم کنترل الکترونیکی برای اجرای عملکرد عادی استفاده می شود.باز کردن اضطراریزمان روشن شدن و خاموش شدن قدرت، سرعت آزمایش و ضربه همگی می توانند از طریق صفحه لمسی تنظیم شوند.

ساختار و ویژگی ها:

از یک قاب یکپارچه استفاده می کند، که توسط یک موتور سرو، پیچ توپ دقیق و انتقال کمربند همزمان، عملکرد صفحه لمسی رنگی و عملکرد نمایش دیجیتال قدرتمند هدایت می شود.سیستم کنترل هوشمند PLCهمچنین دارای یک کلیمپ تنظیم پذیر سه محور است که برای شارژ الکترونیک تفنگ مناسب است.

محیط استفاده: منبع برق: AC380V±10%/50-60Hz، 5Kw، دمای کار 0-40°C، رطوبت 30٪-90٪

پارامترهای فنی:

ابعاد	حدود W1000D900H1400mm؛ وزن: حدود 200kg
آیتم های آزمایش	a) آزمایش عملکرد عادی (مدت عمر) دستگاه قفل الکترونیکی ب) آزمایش باز کردن اضطراری دستی دستگاه قفل الکترونیکی ج) عمر چرخه دستگاه قفل الکترونیکی در شرایط شدید d) آزمایش مقاومت ساختاری دستگاه قفل الکترونیکی
ایستگاه	واحد واحد
روش کنترل الکتریکی	Mitsubishi PLC کنترل هوشمند یکپارچه، 7 اینچ رنگ رابط لمس انسان-ماشین عملیات
حالت کار	عملکرد دستی یا برنامه ای
دستگاه	a) با دستگاه های قفل الکترونیکی مستقل و یا دستگاه های جهانی مطابقت داشته باشند. ب) مطابق با استاندارد آمریکایی و استاندارد اروپایی رابط شارژ AC و DC
عملکرد آزمایش	مجهز به عملکرد آزمایش قفل الکترونیکی با عصا فشار
باز کردن قفل الکترونیکی	قادر به باز کردن دستی دستگاه قفل الکترونیک است، حالت کنترل الکترونیکی کنترل خودکار را اتخاذ می کند،و برنامه ریزی را برای برآورده کردن الزامات عملکرد عادی (زندگی خدمت) دستگاه قفل الکترونیکی انجام می دهد. نیاز به نیروی باز کردن (0~50) N را برآورده می کند و خطای نشان دادن ≤± 0.5%F.S. ، وضوح ≤0.1N است
نیروی دستگاه قفل الکترونیک	آن مجهز به یک دستگاه اعمال نیروی برای مکانیسم میله قفل دستگاه قفل الکترونیکی است.دستگاه اعمال نیروی می تواند آخر میله قفل و اعمال فشار محوری یا نیروی کشش. محدوده اندازه گیری نیروی مورد نیاز است تا (0~50) N را برآورده کند و خطای نشان دادن ≤± 0.5%F.S. ، رزولوشن ≤0.1N است ، می تواند سرعت اعمال نیروی را تنظیم کند و مقدار ثابت نیروی را حفظ کند.دستگاه اعمال نیروی می تواند جابجایی قسمت حامل نیروی و موقعیت میله قفل را اندازه گیری کند.، و محدوده اندازه گیری جابجایی (0~50) mm را برآورده می کند، نشان دهنده خطای ارزش ≤±0.02mm، رزولوشن ≤0.01mm
تبدیل قطبی	برنامه PLC به طور خودکار پس از 1 ثانیه پس از نظارت بر بازخورد وضعیت قفل الکترونیکی تغییر و تغییر می کند.
منبع برق سوئیچ	(0 √ 24) VDC قابل تنظیم است، دقت ولتاژ بهتر از 0.5 سطح است، رزولوشن ≤0.1V
کانال جلو	(0~5000) ms می تواند به صورت خودسر تنظیم شود، وضوح ≤1ms
هدایت معکوس	(0~5000) ms می تواند به صورت خودسر تنظیم شود، وضوح ≤1ms
فواصل	زمان فاصله: می تواند به صورت خودسرانه در محدوده (0 ~ 200) s، وضوح ≤ 1s، جریان بار قابل تنظیم 1-200mA برای همکاری با عمل تنظیم شود.
عملکرد	مجهز به 1-200mA، مجهز به یک دستگاه نظارت که سیگنال باز کردن/بستن قفل الکترونیکی را بازخورد می کند و وضعیت و زمان روشن شدن و خاموش شدن سیگنال را ثبت می کند.
تعیین خطا	قضاوت بازخورد سیگنال داخلی، خاموش شدن خودکار در صورت ناهنجاری
فرکانس آزمایش	به صورت خودسرانه در محدوده (0~99999) تنظیم شود.
حفاظت از ایمنی	حفاظت از زمین، محافظت از اتصال کوتاه، حفاظت از بیش از حد
پیکربندی اصلی
نام		مشخصات	برند	تعداد سال
PLC		سری FX	میتسوبیشی	1 مجموعه
صفحه لمسی		7 اينچ	وین ویو	1 مجموعه
موتور		۴۰۰ وات	هوی چوان	1 مجموعه
منبع برق سوئیچ		35W/24V/	خوب است	1 پی سی
رله ی میانگین		4J2J	امرون	چند تا
سایر قطعات الکتریکی			"چينت" ، "فوجي"	چند تا
سنسور نیروی		10 کیلوگرم	چانگچین	1 مجموعه
ماشین آلات و لوازم			سینو	1 مجموعه
شاسی			سینو	1 پی سی
