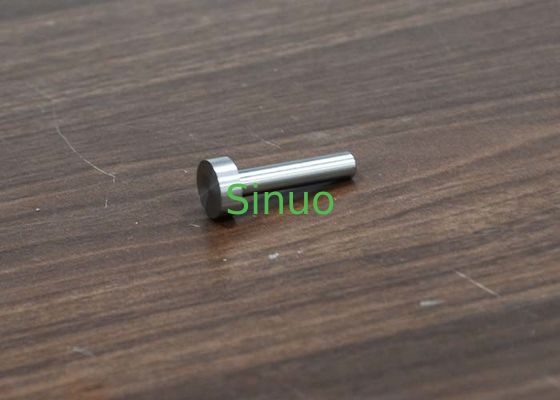

IEC 60335-2-3 شکل 103 تجهیزات آزمایش اندازه گیری حسگر مواد فولاد ضد زنگ


روش آزمایش:

22.13 جایگزین:
دستگاه ها باید به گونه ای ساخته شوند که وقتی دستگیره ها در حالت استفاده عادی نگه داشته می شوند، contact is unlikely between the operator's hand and parts that could be unintentionally touched having a temperature rise exceeding the value specified in Table 3 for handles which are held for short periods only in normal use and Table 1 01 for surfaces adjacent to a handle of a hand-held unit that could be unintentionally touched when gripping the handle.
انطباق با این مقررات با بازرسی، اندازه گیری و در صورت لزوم با تعیین افزایش دمای به صورت زیر بررسی می شود.
قسمت های مجاور دستگیره که ممکن است به طور ناخواسته لمس شوند، قسمت هایی هستند که در محدوده 13 میلی متر از پایین دست هستند.
شکل ۱۰۲ در ترکیب با یک سنج سنج حسگر که در شکل ۱۰۳ نشان داده شده است، به عنوان نشان داده شده در شکل ۱۰۴ یا شکل ۱۰۵ اعمال می شود.دست شبیه سازی شده در سوراخ دستگیره قرار می گیرد همانطور که در شکل 104 یا شکل 105 نشان داده شده استاگر شکل قسمت پایین دستگیره مانع از تماس دست شبیه سازی شده در هر دو نقطه A و B به طور همزمان شود،دست شبیه سازی شده به عنوان اجازه داده شده توسط باز کردن حرکت می کند ابتدا با یک نقطه و سپس با نقطه دیگر در تماس با قسمت پایین دستگیره.
Temperature measurements are made on the surface defined by the vertical projection of the handle or gripping surface onto the body of the iron where the feeler gauge makes contact with surface plus 25 mm in all directions.
در مواردی که دست شبیه سازی شده را نمی توان زیر دسته قرار داد (مانند آهن های دست یا آهن های سفر / فشرده)اندازه گیری درجه حرارت بر روی سطحی انجام می شود که توسط پروژکتور عمودی دستگیره یا سطح گرفتگی بر روی بدن آهن اضافه شده 25 میلی متر در تمام جهت ها تعریف شده است..

توجه:

1لطفاً از سقوط و برخورد جلوگیری کنید.

2- الزامات شرایط محیطی: دمای 5 ~ 35 °C رطوبت 45 ~ 75%
