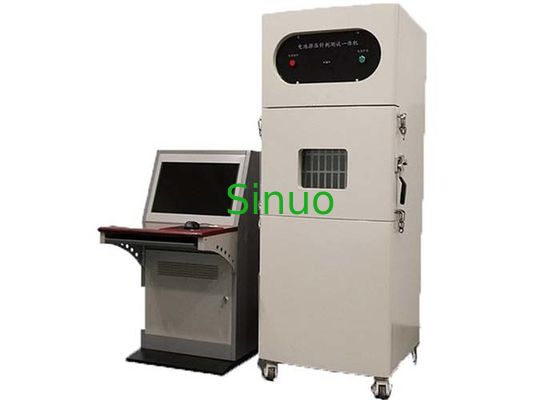

IEC 62133 باتری خرد کردن و ناخن نفوذ اتاق آزمون 150KN با کنترل کامپیوتر

IEC 62133 باتری خرد کردن و ناخن نفوذ اتاق آزمون 150KN با کنترل کامپیوتر

استاندارد:

مطابق با آزمون خرد شدن AIS 038 در صفحه شماره 79 از 106 cl.no. 3 است.2، آزمون نفوذ ناخن در صفحه شماره 101 از 106 cl.no 3.3.2 الف)

IEC62133-2012، IS0 12405-4:2018، و غیره

ویژگی ها:

1نرم افزار آزمایش دارای یک عملکرد بدست آوردن ولتاژ است: با توجه به الزامات آزمایش یک باتری واحد،تا زمانی که پوسته باتری شکسته شود یا باتری کوتاه شود ( ولتاژ داخلی باتری به 0V تبدیل می شود)، تغییر ولتاژ باتری در طول آزمایش به طور خودکار جمع آوری می شود. هنگامی که ولتاژ صفر است، دستگاه به طور خودکار آزمایش را متوقف می کند.

2بر اساس الزامات آزمایش باتری قدرت: سیستم آزمایش می تواند ابتدا به 30٪ از اندازه ماژول باتری (یعنی تغییر شکل) فشرده شود.یا یک ارزش فشار خاص را تنظیم کنید (مانند نیروی اکستروژن 20kN است)هنگامی که آزمایش اکستروژن به ارزش نیروی تنظیم شده و زمان فشار تنظیم شده نیز به دست می آید، تجهیزات آزمایش را متوقف می کنند.

3نمونه می تواند با توجه به هر یک از سه شرایط فشار، تغییر شکل و ولتاژ آزمایش شود.

4. سه حالت آزمایش می توانند به عنوان متغیرهای کنترل برای هر ترکیبی از شرایط استفاده شوند. یعنی، سه یا دو حالت آزمایش می توانند به طور همزمان تنظیم شوند. اگر هر یک از شرایط برآورده شود،دستگاه آزمایش را متوقف می کند..

5. سیستم تست می تواند سرعت را در طول آزمایش نشان دهد. سرعت تست مورد نیاز برای آزمایش نیز می تواند در نرم افزار کامپیوتر تنظیم شود.

6. سیستم عامل کامپیوتر در جعبه مکالمه ویندوز پردازش می شود. حالت جدول را می توانید خودتان برنامه ریزی کنید. داده های تست در طول فرآیند ثبت می شود. این ذخیره سازی را فراهم می کند،عملکردهای مقایسه و ردیابی.

7. مادربرد کنترل تست اختصاصی می تواند نیروی، جابجایی و ولتاژ را در همان زمان ثبت کند. مادربرد کنترل دستورالعمل ها را به کامپیوتر در زمان واقعی ارسال می کند،و رابط کنترل خواهد شد ضبط و نظارت بر نیروی اکستروژن، درجه حرارت، ولتاژ، سرعت و تغییر شکل در زمان واقعی. برای تولید گزارش ها یا صادرات داده ها به طور مستقیم آسان است. کنترل مادربرد آسان برای کار است.

8. در طول آزمایش، عملکرد آزمایش را می توان با جمع آوری سیگنال های ولتاژ کنترل کرد. ولتاژ در طول آزمایش باتری تغییر می کند. مقدار ولتاژ مشخص شده را در سیستم آزمایش وارد کنید،و سيستم سيگنال بيرون ميارهآزمایش اکستروژن هنگامی که به مقدار ولتاژ تنظیم شده برسد متوقف می شود.

پارامترهای فنی:

اندازه سلول باتری کاربر	حداکثر اندازه (طول × عرض × ارتفاع): 225*185*160mm، وزن: 18kg-20kg
فضای آزمایش	1000×1000×1000mm (عرض، عمق و ارتفاع)
ابعاد	1300×1400×2000mm (عرض، عمق و ارتفاع، بسته به طراحی واقعی)
ساختار تجهیزات	ساختار نوع جعبه
دریچه خروجی دود	درب خروجی دود 150mm در قطر است
سوراخ آزمایش	یک سوراخ 50 میلی متری در هر طرف باز می شود
روش کنترل	کنترل از راه دور کامپیوتر، فاصله ≥10m
روش رانش	محرک سلندر الکتریکی
محدوده فشار	۱ ٫۱۵۰kN
دقت فشار	±1%FS
وضوح فشار	0.01KN
زمان نگه داشتن فشار	≥100h قابل تنظیم است
سرعت اکوپونکتوری خرد	0.1-40mm/s (قابل تنظیم)
دقت سرعت	0.1mm/s~5mm/s، دقت ±0.05mm/s؛ 5mm/s~40mm/s، دقت ±0.1mm/s
وضوح سرعت	≤0.01mm/s
جابجایی	0 ¥ 400 میلی متر
دقت جابجایی	±0.1mm
سوزن فولادی	1) مشخصات: φ3mm، φ4mm، φ5mm، φ6mm، φ7mm، φ8mm 2) طول: L=200mm 3) مواد: فولاد ضد زنگ 4) زاویه: 45°~60° 5) مقدار: هر کدام 2 عدد
جهت سوزن خرد	از بالا تا پايين شليک و طب سوزني
سر شکسته	R75 * 750mm نیمه سیلندر، آسان برای جدا کردن.
سر خردکن مسطح	با یک سر صاف خرد کننده
تکیه سوزن
نشان دادن قدرت	صفحه نمایش کامپیوتر
رزولوشن سنسور	1/10000
تبدیل واحد	Kgf، N، kN
سیستم ثبت دمای	محدوده بدست آوردن دمای 0+1000°C
	دما: 0.1°C
	دقت اندازه گیری دمای: ±0.5°C
	کانال بدست آوردن دمای: 2 کانال
	فرکانس گرفتن دما: 100ms
سیستم جذب ولتاژ	محدوده بدست آوردن ولتاژ: 0 ~ 100V
	دقت بدست آوردن ولتاژ: ≤±0.5%FS
	رزولوشن: 10mV
	کانال دریافت ولتاژ: 1 کانال
	فرکانس نمونه گیری ولتاژ: 100ms
طول خط نمونه گیری	2 متر
فرکانس کسب	≥50 هرتز
شرایط قطع	فشار، ولتاژ و تغییر شکل را می توان به طور جداگانه تنظیم کرد و همزمان نظارت می شود. آزمایش می تواند تا زمانی که هر یک از یک یا چند متغیر به مقدار تنظیم شده برسد متوقف شود.
قدرت	25KW
منبع برق	380 ولت
وزن (تقریبا)	۸۰۰ کیلوگرم





الزامات زیست محیطی:



1. قطع کننده اصلی نشت برق: AC380 ((1±10%) V (50±0.5) Hz سه فاز چهار سیم + سیم محافظت از زمین نصب 10m2 سیم، 3P 63A سوئیچ حفاظت از نشت

2. کابل برق: یک کابل پنج هسته ای (کابل چهار هسته ای + سیم حفاظتی زمین) ، حدود 3 متر طول دارد (خارج از جعبه)

3محل نصب:

1 زمین صاف و به خوبی تهویه شده است.

2 هیچ ارتعاش قوی در اطراف تجهیزات وجود ندارد.

3 هیچ میدان الکترومغناطیسی قوی در اطراف تجهیزات وجود ندارد.

۴- مواد قابل احتراق، انفجاری، خوردنی و گرد و غبار در اطراف تجهیزات وجود ندارد.

5 از نور مستقیم خورشید و یا دمای بالا و رطوبت اجتناب کنید.

6 ظرفیت حمل بار زمین محل: حداقل 650kg/m2 (شرطی: اندازه کانال در اطراف تجهیزات ≥ 600 mm است؛ وزن بار ≤ 500kg است)

7 فضای مناسب برای استفاده و نگهداری در اطراف تجهیزات وجود دارد:

8 باید فضایی در اطراف تجهیزات وجود داشته باشد که حداقل یک نفر بتواند از آن عبور کند، یعنی ≥600mm.

9 باید جایی برای باز و بسته شدن درب تجهیزات وجود داشته باشد. و نباید اشیاء دیگری در مقابل درب تجهیزات وجود داشته باشد.

4شرایط محیطی: دمای: 20°C±5°C رطوبت نسبی: ≤85%RH فشار جوی: 80kPa
