محفظه آزمون محیطی IEC 60068-2-1 با حجم 1000 لیتر، دمای -70 درجه سانتیگراد تا +150 درجه سانتیگراد

مقدار تولیدی:	1
قیمت:	Customized
بسته بندی استاندارد:	جعبه چوبی
دوره تحویل:	30 روز
روش پرداخت:	T/T
ظرفیت تامین:	5 ست در ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع

نام تجاری

Sinuo

گواهی

Calibration Certificate (Cost Additional)

شماره مدل

SN881-1000L

اندازه بیرونی:

W1280*H2150*D2050mm

اندازه داخلی:

W1000*H1000*D1000mm

محدوده دما:

-70 ° C ~+150 ° C

محدوده رطوبت:

20 تا 98 درصد RH

نرخ خنک کننده:

≧1 درجه سانتیگراد در دقیقه

نرخ گرمایش:

≧2-3 درجه سانتیگراد در دقیقه

نوسان دما:

± 0.5 ℃

نوسان رطوبت:

≤2.5٪

برجسته کردن:

محفظه آزمون IEC 60068-2-1,اتاق آزمایش محیط زیست 1000L,محفظه آزمون دما -70 درجه سانتیگراد تا +150 درجه سانتیگراد

1000L environmental test chamber

temperature test chamber -70°C to +150°C

توضیحات محصول

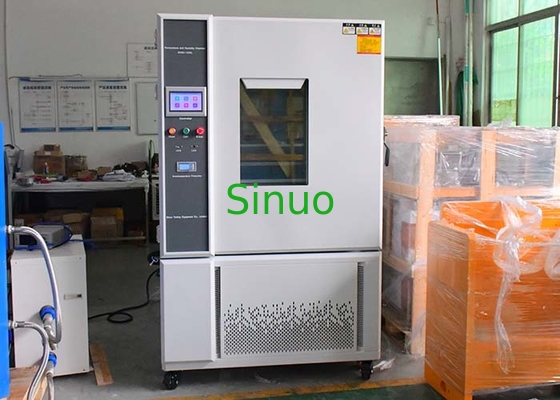

IEC 60068-2-1 اتاق آزمایش محیط زیست 1000L برای دمای و رطوبت -70°C~+150°C

خلاصه محصول:

این اتاق آزمایش برای آزمایش سرما، گرما، رطوبت و خشکی مواد اولیه و دستگاه هایی مانند الکترونیک، برق، لوازم الکتریکی، پلاستیک و غیره استفاده می شود.هدف این است که اطمینان از قابلیت ذخیره سازی و حمل و نقل محصولات در شرایط حرارت و رطوبت متناوب با دمای بالا و پایین.

با استانداردها مطابقت داره:

استاندارد IEC60068-2-1:2007 ¢بررسی محیط زیست- قسمت 2-1: آزمایش-بررسی A: سرد، IDT

IEC60068-2-2:2007 ¢بررسی محیط زیست- قسمت 2-1: آزمایشات- آزمایش B-گرمی خشک، IDT

IEC60068-2-78:2012 ️بررسی محیط زیست- قسمت 2-78: آزمایشات- کابینه آزمایش: گرما مرطوب، حالت ثابت، IDT

استاندارد IEC60068-2-30:2005 ¢بررسی محیط زیست- قسمت 2-30: آزمایشات-بررسی Db: گرما رطوبت، چرخه ای (12 ساعت+12 ساعت) ، IDT

پارامترهای فنی:

پارامترهای فنی
کنترل و عملیات	سیستم کنترل هوشمند PLC و صفحه لمسی
اندازه اتاق	اندازه داخلی (ملی متر)	اندازه بیرونی (ملی متر)
	W1000H1000D1000mm	W1280H2150D2050MM
محدوده دما	-70°C ~ +150°C
محدوده رطوبت	20٪ ٪ 98٪ RH
نوسانات دمایی	±0.5°C
نوسان رطوبت	≤2.5%
انحراف دمایی	≤±2.0°C
انحراف رطوبت	≤±3٪
نرخ گرمایش	۲-۳ درجه سانتیگراد/دقیقه
نرخ خنک کننده	1°C/دقیقه، متوسط بدون بار
وضعیت بار	هيچکدوم
سر و صدا کار	سطح صوتی ≤70dB ((A) (در یک اتاق ضد صدا با دمای محیط 25°C و بازگشت کم اندازه گیری شده است. با استفاده از وزن A، میانگین 9 امتیاز را آزمایش کنید.هر نقطه آزمایش در فاصله ۱ متر از منبع سر و صدا به صورت افقی و ۱ متر بالاتر از زمین قرار دارد.)
طرح محدوده دما و رطوبت
ویژگی های ساختاری
ساختار محفظه عایق	1مواد دیوار بیرونی: اسپری کردن صفحه A3 2مواد دیواره داخلی: صفحه فولاد ضد زنگ SUS#304 3مواد عایق حرارتی اتاق: 100 میلی متر کف پلی اورتان مقاوم در برابر دمای بالا. 4مواد عایق درب اتاق: 100 میلی متر کف پلی اورتان مقاوم در برابر دمای بالا.
قدرت ساختار پایین	ظرفیت وزن مسیر در پایین اتاق آزمایش: ≤100Kg/m2 (بار)
کانال تهویه مطبوع	1. فن های دور مرکزی محور طولانی فولاد ضد زنگ: 2 مجموعه / 90W. 2. فن، بخارگر، تبخیرگر (همچنین خیس کننده آب) ، دستگاه تخلیه، پورت تعادل فشار، بازتاب دهنده هوا قابل تنظیم، سنسور درجه حرارت
پیکربندی استاندارد اتاق آزمایش	1پنجره مشاهده: 400x600x40mm 3 لایه شیشه خلاء 2دستگیره های هموار 3چرخدانه های درب: چرخدانه های وارداتی SUS # 304 4لامپ صرفه جویی در انرژی در داخل اتاق 5سوراخ سرب: φ50mm 1 قطعه
در اتاق	1درب تک قطعه به سمت بیرون باز می شود، با پیچ در سمت چپ و دستگیره در سمت راست (در صورت قرار گرفتن در مقابل جعبه). 2مجهز به مکانیزم قفل درب ایمنی (در می تواند در اتاق آزمایش باز شود) ، درب برای جلوگیری از تهویه گرمایی الکتریکی مجهز است.و محدوده قابل مشاهده پنجره مشاهده شیشه عایق (W400 × H600mm)قاب درب مجهز به یک دستگاه گرمایش ضد گرده ای الکتریکی است.
پنل کنترل	صفحه نمایش کنترل کننده 7 اینچی، صفحه نمایش کنترل دمای (رطوبت) ، نور شاخص کار و دکمه روشنایی.
اتاق مکانیک	واحد خنک کننده، سینی آب کمپرسور، دستگاه کاهش فشار، دستگاه گرمایش
کابینت توزیع برق	تخته توزیع، فن خنک کننده، سوئیچ قدرت اصلی، ترانسفورمور، رله متوسط، رله زمان، رله حالت جامد، تماسگر AC، قطع کننده مدار
بخاری	1بخاری الکتریکی فولادی فولادی به شکل رادیاتور 2روش کنترل گرما: SSR (رله حالت جامد) بدون تماس دوره مساوی اندازه گیری پهنای پالس 3قدرت گرمایش: حدود 3KW
سوراخ کابل برق	در پشت اتاق قرار دارد.
سیستم خنک کننده
حالت کار	حالت یخچال تک مرحله ای فشرده سازی مکانیکی خنک کننده هوا
دستگاه های گرمایشی و خنک کننده	1کمپرسور رول با دمای پایین و سر و صدا کم Hitachi یا Emerson (طریقه تبعید گرما با خنک کردن هوا) 2روش خنک کننده: خنک کننده هوا
دستگاه مبادله گرما و سرما	سیستم خنک کننده ی تک مرحله ای، کمپرسور کم دمایی و کم سر و صدا امرسون وارد شده از ایالات متحده.استفاده از طراحی تبادل گرما و سرما ذغال سنگ سرد SWEP با کارایی بسیار بالا [ ساخته شده در سوئد (sus#316) ]، این کارآمدتر از نوع مارپیچ داخلی سنتی است.
تنظیم بار گرمایش	1تنظیم خودکار دستگاه جریان زغال سنگ سرد برای کاهش بار گرمایشی محصول مورد آزمایش، که با تکنولوژی آلمانی / ژاپنی هماهنگ است، پذیرفته شده است. 2در مقایسه با طرح های سنتی، ثبات کنترل و بازتولید بالاتر است و از نظر صرفه جویی در قدرت و صرفه جویی در انرژی عملکرد فوق العاده بالایی را به دست می آورد.
کمپرسور خنک کننده	کمپرسور رول های Hitachi یا Emerson با دمای پایین و سر و صدا کم
اجزای کارآمد	1. تهویه کننده و تبخیرگر دستگاه باله آلومینیومی نوع اسپویلر دوگانه AC&R را اتخاذ می کنند. 2دستگاه های خنک کننده از لوازم یخچال وارداتی برند معروف استفاده می کنند.
سیستم گسترش	سیستم خنک کننده با ظرفیت کنترل شده
کاندنسر تبخیر	تمام مبادله گرما لوله مس
روش کنترل یخچال	1کنترل کننده سیستم کنترل به طور خودکار شرایط عملیاتی کمپرسور خنک کننده را با توجه به شرایط آزمایش تنظیم می کند.ظرفیت خنک کننده خروجی را می توان برای دستیابی به اصل صرفه جویی در برق و آب کنترل کرد. شرایط کاری پایدارتر است. به خصوص رطوبت عملیاتی می تواند 30٪ برق را ذخیره کند. 2. دریچه تنظیم فشار تبخیر 3. مدار خنک کننده هوا بازگشت کمپرسور
مواد خنک کننده	Honeywell R404a (مؤشر کاهش سطح اوزون 0 است)
سیستم کنترل الکتریکی
a) مدل کنترل کننده	کنترلگر درجه حرارت هوشمند قابل برنامه ریزی با حالت سرد متعادل (کنترل صرفه جویی در انرژی)
ب) معرفی صفحه نمایش	1منحنی و دمای و رطوبت می تواند در همان رابط نمایش داده شود 2. نمایش صفحه نمایش دمای و رطوبت ۳- منحنی ها را می توان در زمان واقعی ثبت کرد
ج) مشخصات کنترل کننده	شاخص های فنی: 1. صفحه لمسی رنگی 7 اینچی 2دو حالت کنترل: برنامه / ارزش ثابت 3نوع سنسور: دو ورودی PT100 ( ورودی سنسور الکترونیکی اختیاری) 4حالت خروجی: ولتاژ پالس (SSR) / خروجی کنترل: 2 (درجه حرارت / رطوبت) / 2 خروجی آنالوگ 4-20mA / 16 خروجی رله (غیرفعال) 5سیگنال کنترل: 8 سیگنال کنترل IS/8 سیگنال کنترل T/4 سیگنال کنترل AL 6سیگنال هشدار: 16 دی آی آلارم مانع خارجی 7محدوده اندازه گیری دمای: -90.00°C-200.00°C، (اختیاری -90.00°C-300.00°C) خطا ±0.2°C 8محدوده اندازه گیری رطوبت: 1.0٪ - 100٪ RH، خطا ± 1٪ RH 9رابط ارتباطی: (RS232/RS485, حداکثر فاصله ارتباطی 1.2km [فیبر نوری تا 30km]) 10نوع زبان رابط: چینی/انگلیسی 11. مجهز به عملکرد ورودی انگلیسی 12. می تواند با چاپگر استفاده شود (وظیفه USB اختیاری است) 13. طیف وسیعی از خروجی های رله ترکیبی سیگنال، و سیگنال ها می توانند تحت عملیات منطقی (NOT، AND، OR، NOR، XOR) ، به عنوان توانایی برنامه نویسی PLC شناخته شوند. 14روش های کنترل رله متنوع: حالت پارامتر-> رله، حالت رله-> پارامتر، حالت ترکیب منطقی، حالت سیگنال ترکیبی 15. ویرایش برنامه: 120 گروه برنامه می تواند برنامه ریزی شود و هر گروه برنامه می تواند تا 100 بخش برنامه ریزی شود
پارامترهای فنی کنترل کننده	دقت: دمای ±0.1°C+1 رقم، رطوبت ±1%R.H+1 رقم وضوح: دمای ±0.01°C، رطوبت ±0.1%R.H. شیب دما: 0.1 ~ 9.9 می تواند تنظیم شود. این دستگاه دارای قابلیت های آماده سازی و هشدار حد بالا و پایین است. سیگنال ورودی دمای و رطوبت لامپ خشک و مرطوب PT100x2 9 مجموعه تنظیمات پارامتر کنترل PID، محاسبه خودکار PID. لامپ خشک و مرطوب با عملکرد صفحه نمایش اصلاح خودکار
روش کنترل	1. PID ضد اشباع تمام 2روش کنترل دمای متعادل BTC + کنترل هوشمند ظرفیت خنک کننده DCC + کنترل هوشمند الکتریکی DEC (تجهیزات آزمایش دمای) 3روش کنترل درجه حرارت و رطوبت متعادل BTHC + کنترل ظرفیت خنک کننده هوشمند DCC + کنترل الکتریکی هوشمند DEC (تجهیزات آزمایش درجه حرارت و رطوبت)
عملکرد نمایش صفحه نمایش	آن را اتخاذ حالت دیالوگ صفحه نمایش، هیچ ورودی کلید مورد نیاز است، و صفحه نمایش به طور مستقیم گزینه ها را لمس می کند. مقادیر تنظیم شده دمای (SV) و واقعی (PV) به طور مستقیم نمایش داده می شوند. می تواند شماره برنامه ای که در حال اجرا است، بخش، زمان باقی مانده و تعداد چرخه ها را نشان دهد. اجرا کردن تابع زمان جمع شده. مقدار تنظیم درجه حرارت برنامه در یک منحنی گرافیکی نمایش داده می شود، با عملکرد نمایش در زمان واقعی اجرای منحنی برنامه. مجهز به یک صفحه ویرایش برنامه جداگانه، حداقل 5 بخش دمای، رطوبت و زمان می تواند در هر صفحه وارد شود. زبان چینی و انگلیسی را می توان در هر زمان که بخوای عوض کرد. صفحه نمایش خطای فوری نمایش داده می شود. چراغ پشت پرده قابل تنظیم است. عملکرد حفاظت از صفحه نمایش را می توان به تایمر، تایمر یا خاموش کردن دستی تنظیم کرد.
ظرفیت برنامه و توابع کنترل	گروه های برنامه در دسترس: حداکثر تا 120 PATTEN ظرفیت حافظه در دسترس: مجموع 12000 SEGMENT. اجرای مکرر دستورات: هر فرمان می تواند تا 3200 بار اجرا شود. این برنامه به صورت مکالمه ای ایجاد شده است، با توابع مانند ویرایش، پاک کردن و ورودی. تنظیم زمان SEGMENTS 0~99 ساعت 59 دقیقه دستگاه کنترل مدول زمانبندی قابل برنامه ریزی x2 مجموعه. با حافظه برنامه خاموش، شروع اتوماتیک و اجرای مداوم برنامه پس از روشن شدن. با رابط ارتباطی RS-485 یا RS-232. منحنی های گرافیکی می توانند در زمان واقعی در هنگام اجرای برنامه نمایش داده شوند. با تنظیم اتوماتیک ظرفیت یخچال با تابع شروع و خاموش کردن برنامه ریزی شده. با تابع تنظیم تاریخ و زمان عملکرد قفل کلید و صفحه نمایش (LOCK)
دستگاه حفاظت از ایمنی
a) سیستم خنک کننده	گرم شدن بیش از حد کمپرسور، جریان بیش از حد، فشار بیش از حد
ب) اتاق آزمایش	دستگاه محافظت از بیش از حد دمای تنظیم شده (حمایت دوگانه، اولین محافظ بیش از حد دمای بسیار دقیق که می تواند برای دمای بالا و پایین تنظیم شود.حفاظت از دمای بالا یا پایین می تواند تنظیم شود تا از محصول تحت آزمایش در صورت خرابی دستگاه بهتر محافظت شود. کانال تهویه مطبوع داغ شده موتور فن گرم شده
ج) بقیه	حفاظت از نشت، حفاظت از سوختن خشک لوله گرمایش، حفاظت از بیش از حد و مدار کوتاه، حفاظت از قطع برق، حفاظت از سطح پایین آب
تنظیمات دیگر
نمونه قطعات قطع کننده نشت منبع اصلی برق	AC380V، 50Hz، سه فاز چهار سیم + سیم محافظت کننده زمین.
سایر یادداشت های ویژه
کابل برق	کابل 5 هسته ای (سه فاز چهار سیم + سیم محافظت از زمین) 4 متر 1 قطعه (می تواند با توجه به نیازهای مشتری ارائه شود)
سوراخ سرب	یک سوراخ سرب مجهز به یک پلگ لاستیکی، قطر φ50mm.محل و مقدار می تواند با توجه به الزامات کاربر سفارشی تا زمانی که ساختار جعبه اجازه می دهد و عملکرد تحت تاثیر قرار نمی گیرد.
شرایط استفاده
a) محل نصب	زمین مسطح، هوا خوبی دارد و حاوی گازهای قابل احتراق، انفجاری، خوردنی و گرد و غبار نیست هيچ منبع تشعشع الکترومغناطيسي قوي در نزديک وجود نداره در نزدیکی تجهیزات (در عرض 2 متر از واحد خنک کننده) یک فاضلاب کف تخلیه وجود دارد. ظرفیت حمل زمین سایت: حداقل 800kg/m2. فضای نگهداری مناسب در اطراف تجهیزات وجود دارد. ج: حداقل 600 میلی متر B: حداقل 1000mm ج: حداقل 100 میلی متر D: حداقل 600 میلی متر
ب) الزامات منابع آب	1بايد از آب تصفيه شده استفاده کرد 2آب لوله بايد تصفيه بشه
ج) شرایط محیطی	1دمای: 5°C-35°C 2رطوبت نسبی: ≤85% 3. فشار هوا: 86kPa106kPa
d) تامین برق	AC380V سه فاز چهار سیم + سیم محافظت زمین محدوده نوسان ولتاژ مجاز: AC (380±10) V محدوده نوسان فرکانس مجاز: (50±0.5) هرتز مقاومت زمین گیری سیم محافظت کننده کمتر از 4Ω است کاربر باید یک سوئیچ هوا یا قدرت را با ظرفیت مناسب برای تجهیزات در محل نصب تنظیم کند و این سوئیچ باید به صورت مستقل برای این تجهیزات استفاده شود.
ظرفیت برق	حدود 11 کيلو وات
حداکثر جریان	23A
سوئیچ برق	32A (حافظ خروجی صورت قالب)
e) الزامات زیست محیطی برای تجهیزات ذخیره سازی	هنگامی که تجهیزات کار نمی کنند، دمای محیط باید در محدوده 0°C+45°C حفظ شود.

Sinuo می تواند اتاق های مختلف آزمایش محیط زیست را با توجه به محدودیت های محل و نیازهای آزمایش واقعی مشتریان ارائه دهد.شما خوش آمدید برای تماس با ما برای مشاوره فنی حرفه ای و توصیه های پیشنهاد تست محصول.

محفظه آزمون محیطی IEC 60068-2-1 با حجم 1000 لیتر، دمای -70 درجه سانتیگراد تا +150 درجه سانتیگراد 6

محفظه آزمون محیطی IEC 60068-2-1 با حجم 1000 لیتر، دمای -70 درجه سانتیگراد تا +150 درجه سانتیگراد 7

محفظه آزمون محیطی IEC 60068-2-1 با حجم 1000 لیتر، دمای -70 درجه سانتیگراد تا +150 درجه سانتیگراد 8
