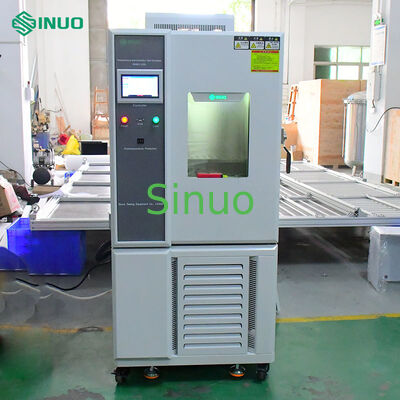

محفظة اختبارات بيئية بدرجة حرارة ورطوبة ثابتة IEC60068-2 از -40 تا 150 درجه سانتیگراد

این اتاق آزمایش دمای و رطوبت مطابق با IEC 60068-2-1، IEC 60068-2-2، IEC 60068-2-78 و بند 15 از IEC 60335 -1 و سایر استانداردهای مربوطه است.

برای انجام آزمایشات سرد، گرم، رطوبت و خشکی بر روی اجزای الکترونیکی، محصولات الکتریکی، لوازم خانگی، مواد پلاستیکی و نمونه های دیگر طراحی شده است.آزمایش قابلیت اطمینان محصول را در طول ذخیره سازی و حمل و نقل در شرایط درجه حرارت بالا / پایین و رطوبت متناوب تأیید می کند.

طرح محدوده دما و رطوبت:

• IEC60068-2-1:2007 آزمایش محیط زیست ️ بخش 2-1: آزمایشات ️ آزمایش A: سرد (IDT)
• IEC60068-2-2:2007 آزمایش محیط زیست ¢ بخش 2-2: آزمایشات ¢ آزمایش B: گرما خشک (IDT)
• IEC60068-2-78:2012 آزمایش محیط زیست ️ بخش 2-78: آزمایشات ️ کابینه آزمایش: گرما مرطوب، حالت ثابت (IDT)
• IEC60068-2-30:2005 آزمایش محیط زیست ️ بخش 2-30: آزمایشات ️ آزمایش Db: گرما رطوبت، چرخه ای (12 ساعت + 12 ساعت) (IDT)

این واحد دارای یک طراحی اتاق کاملا بسته با مزایا زیر است:

• طیف گسترده ای از دما و رطوبت برای برآورده کردن نیازهای مختلف آزمایش.
• سیستم کنترل درجه حرارت و رطوبت متعادل پیشرفته را اتخاذ می کند که عملکرد گرمایش و رطوبت پایدار را ارائه می دهد.دقت بالا و ثبات عالی را برای شبیه سازی دقیق محیط حفظ می کند.
• مدار خنک کننده اتوماتیک: سیستم به طور خودکار حلقه خنک کننده را بر اساس مقادیر دمای تنظیم شده فعال می کند و خنک کننده مستقیم را حتی در دمای محیط بالا امکان پذیر می کند.سیستم خنک کننده مجهز بهکمپرسور هیرمیتیک وارداتیو واحد تهویه هوا خنک کننده
• یک پنجره مشاهده برای مشاهده نمونه های آزمایش در زمان واقعی بر روی درب اتاق نصب شده است.

پیکربندی استاندارد اتاق آزمایش

سیستم خنک کننده

معرفی صفحه نمایش

عملکرد نمایش صفحه نمایش

1. آن را اتخاذ حالت دیالوگ صفحه نمایش، هیچ ورودی کلید مورد نیاز است، و صفحه نمایش به طور مستقیم گزینه ها را لمس می کند.
2. مقادیر تنظیم شده دمای (SV) و واقعی (PV) به طور مستقیم نمایش داده می شوند.
3. می تواند شماره برنامه ای که در حال اجرا است، بخش، زمان باقی مانده و تعداد چرخه ها را نشان دهد.
4. اجرا کردن تابع زمان جمع شده.
5. مقدار تنظیم درجه حرارت برنامه در یک منحنی گرافیکی نمایش داده می شود، با عملکرد نمایش در زمان واقعی اجرای منحنی برنامه.
6. مجهز به یک صفحه ویرایش برنامه جداگانه، حداقل 5 بخش دمای، رطوبت و زمان می تواند در هر صفحه وارد شود.
7. زبان چینی و انگلیسی را می توان در هر زمان که بخوای عوض کرد.
8. صفحه نمایش خطای فوری نمایش داده می شود.
9. چراغ پشت پرده قابل تنظیم است.
10. عملکرد حفاظت از صفحه نمایش را می توان به تایمر، تایمر یا خاموش کردن دستی تنظیم کرد.

ظرفیت برنامه و توابع کنترل

1. گروه های برنامه در دسترس: حداکثر تا 120 PATTEN
2. ظرفیت حافظه در دسترس: مجموع 12000 SEGMENT
3. اجرای مکرر دستورات: هر فرمان می تواند تا 3200 بار اجرا شود.
4. این برنامه به صورت مکالمه ای ایجاد شده است، با توابع مانند ویرایش، پاک کردن و ورودی.
5. تنظیم زمان SEGMENTS 0~99 ساعت 59 دقیقه
6. دستگاه کنترل مدول زمانبندی قابل برنامه ریزی x2 مجموعه.
7. با حافظه برنامه خاموش، شروع اتوماتیک و اجرای مداوم برنامه پس از روشن شدن.
8. با رابط ارتباطی RS-485 یا RS-232.
9. منحنی های گرافیکی می توانند در زمان واقعی در هنگام اجرای برنامه نمایش داده شوند.
10. با تنظیم اتوماتیک ظرفیت یخچال
11. با تابع شروع و خاموش کردن برنامه ریزی شده.
12. با تابع تنظیم تاریخ و زمان
13. عملکرد قفل کلید و صفحه نمایش (LOCK)

مشخصات کنترل کننده

شاخص های فنی:

1. صفحه لمسی رنگی 7 اینچی
2. دو حالت کنترل: برنامه/ارزش ثابت
3. نوع سنسور: دو ورودی PT100 ( ورودی سنسور الکترونیکی اختیاری)
4. حالت خروجی: ولتاژ پالس (SSR) / خروجی کنترل: 2 (درجه حرارت/رطوبت)/2 خروجی آنالوگ 4-20mA/16 خروجی رله (غیرفعال)
5. سیگنال کنترل: 8 سیگنال کنترل IS/8 سیگنال کنترل T/4 سیگنال کنترل AL
6. سیگنال هشدار: 16 سیگنال هشدار مانع خارجی DI
7. محدوده اندازه گیری دمای: -90.00°C-200.00°C، (اختیاری -90.00°C-300.00°C) خطا ±0.2°C
8. محدوده اندازه گیری رطوبت: 1.0٪ - 100٪ RH، خطا ± 1٪ RH
9. رابط ارتباطی: (RS232/RS485، حداکثر فاصله ارتباطی 1.2km [فیبر نوری تا 30km])
10. نوع زبان رابط: چینی/انگلیسی
11. مجهز به عملکرد ورودی انگلیسی
12. می تواند با چاپگر استفاده شود (وظیفه USB اختیاری است)
13. طیف وسیعی از خروجی های رله ترکیبی سیگنال و سیگنال ها می توانند تحت عملیات منطقی (NOT، AND، OR، NOR، XOR) قرار گیرند، که به عنوان توانایی برنامه نویسی PLC شناخته می شود.
14. روش های کنترل رله متنوع: حالت پارامتر-> رله، حالت رله-> پارامتر، حالت ترکیب منطقی، حالت سیگنال ترکیبی
15. ویرایش برنامه: می توان 120 گروه برنامه را برنامه ریزی کرد و هر گروه برنامه می تواند تا 100 بخش برنامه ریزی کند

پارامترهای فنی کنترل کننده

دقت: دمای ±0.1°C+1 رقم، رطوبت ±1%R.H+1 رقم

وضوح: دمای ±0.01°C، رطوبت ±0.1%R.H.

شیب دما: 0.1 ~ 9.9 می تواند تنظیم شود.

این دستگاه دارای قابلیت های آماده سازی و هشدار حد بالا و پایین است.

سیگنال ورودی دما و رطوبت لامپ خشک و مرطوب PT100x2

9 مجموعه تنظیمات پارامتر کنترل PID، محاسبه خودکار PID.

لامپ خشک و مرطوب با عملکرد صفحه نمایش اصلاح خودکار
