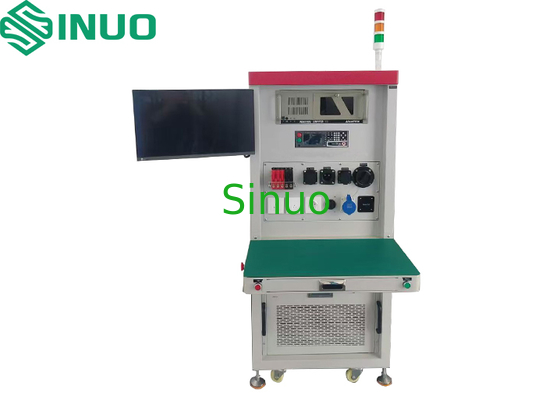

آزمایش کننده ایمنی کانکتور شارژ EV برای استانداردهای اروپایی
| Resistance Range: | 1-5000Ω ، با دقت 1 ٪ | Thermistor Range: | 100-50،000Ω ، با 2 ٪ دقت |
| Insulation Voltage: | DC 100-1000V (تنظیم متغیر) | Withstand Voltage: | AC 0-5KV / DC 0-6KV ، قابل تنظیم |
| Data Management: | به طور خودکار کد QR محصول را با نتایج آزمون مرتبط می کند و گزارش ها را تولید می کند | Functional Tests: | استمرار ، مدار کوتاه ، سوء استفاده ، مقاومت ، قفل الکترونیکی ، عایق و مقاومت در برابر ولتاژ |
| High Light: | آزمون کنتاکتور شارژ EV,تست کننده ایمنی استانداردهای اروپایی,تست کننده تجهیزات شارژ خودرو |
||
سیستم جامع تست ایمنی برای کانکتورهای شارژ EV AC/DC استاندارد اروپایی
محصول oبررسی اجمالی:
این سیستم تست در درجه اول عملکرد تفنگهای AC و DC را که استانداردهای چینی، اروپایی و آمریکایی را دارند، بررسی میکند. به هر تفنگ میتوان یک کد QR منحصربهفرد اختصاص داد و نتایج تست بهطور خودکار در یک گزارش ذخیره میشوند. نتایج قبولی را میتوان چاپ کرد. تمام عملکردها بهطور خودکار در یک مرحله تست میشوند.
این سیستم بسیار کارآمد و کمهزینه است و آن را برای بازرسیهای کامل دستهای در کارخانهها مناسب میکند.
محتوای تست:
- هر سیم را برای شکستگی، پیوستگی، اتصال کوتاه و توالی سیمکشی نادرست تست کنید.
- مقاومت پیوستگی خط اصلی را تست کنید.
- مقاومتهای داخلی (شامل دکمههای فشاری در هر دو حالت فشرده و فشردهنشده) را تست کنید.
- عملکرد قفل الکترونیکی را تست کنید.
- عایق بین سیمها را تست کنید.
- ولتاژ مقاومت بین سیمها را تست کنید.
- سیمهای ترموکوپل را تست کنید.
پارامترهای فنی:
- ورودی برق: تک فاز AC 220V/50Hz;
- ورودی منبع هوا: 0.6MPa;
- سیستم کنترل: PLC + کامپیوتر صنعتی;
- ادغام کامپیوتر با سیستم MES (اختیاری، هزینه اضافی)؛
- دادهها با استفاده از یک اسکنر وارد کامپیوتر میشوند. این دستگاه دارای یک اسکنر است که میتواند بارکدها را روی محصول تحت آزمایش اسکن کند. قبل از تست، بارکد یا کد QR را روی محصول اسکن کنید. پس از تست، بارکد اسکن شده میتواند با رکورد تست مرتبط شود و امکان ردیابی دادههای تست بعدی را فراهم کند.
- این دستگاه از ورودی و خروجی PLC برای اسکن و تشخیص شکستگی سیم، پیوستگی، اتصال کوتاه و عدم تراز توالی سیم استفاده میکند. PLC بهطور خودکار تعیین میکند که آیا تست پس از اتمام تست واجد شرایط است یا خیر.
- محدوده تست مقاومت داخلی: 1-5000Ω، با دقت 1٪.
- مقادیر حد بالا و پایین را تنظیم کنید تا مشخص شود که آیا مقاومت خوب است یا خیر.
| تشخیص مقاومت CC و PE (فشرده شدن یا نشدن دکمه) | مقاومت تفنگ AC 16A | RC (فشرده نشده): 680Ω، RC (فشرده شده) RC+R4: 3.38kΩ | دقت تشخیص مقاومت باید به 1٪ تا 2٪ برسد |
| مقاومت تفنگ AC 32A | RC (فشرده نشده): 220Ω، RC (فشرده شده) RC+R4: 3.52kΩ | ||
| مقاومت تفنگ AC 63A | RC (فشرده نشده): 100Ω، RC (فشرده شده) RC+R4: 3.4kΩ |
- محدوده تست ترمیستور: 100-50000Ω، دقت 2٪. محدودیتهای بالا و پایین را تنظیم کنید تا مشخص شود که آیا مقاومت روشن خوب است یا خیر.
- ولتاژ درایو: DC12V. خروجیهای ولتاژ مثبت و منفی برای فعال یا غیرفعال کردن کانکتور در دسترس هستند. نظارت بر پیوستگی تماس سوئیچ برای تعیین اینکه آیا دستگاه خوب است یا بد در دسترس است.
- تست عایق خط به خط:
- تستهای تک فاز: L-N، L-E و E-N؛ تستهای سه فاز: L1/L2/L3/E-N، L1/L2/L3/N-E، N/L2/L3/E-L1، L1/N/L3/E-L2 و L1/L2/N/E-L3؛ تستهای DC: مثبت-منفی، مثبت-زمین و منفی-زمین.
- پارامترهای امپدانس عایق:
- ولتاژ عایق: DC 100-1000V (تنظیم متغیر)؛
- حد پایین: 1MΩ تا 1GΩ (تنظیم متغیر)؛
- دقت: ±5٪؛
- مقدار هشدار مقاومت عایق قابل تنظیم: هنگامی که مقاومت به زیر مقدار تنظیم شده میرسد، نمونه معیوب در نظر گرفته میشود.
- تست ولتاژ مقاومت خط به خط:
- تستهای تک فاز: L-N، L-E، E-N؛ تستهای سه فاز: L1/L2/L3/E-N، L1/L2/L3/N-E، N/L2/L3/E-L1، L1/N/L3/E-L2، L1/L2/N/E-L3;
- تستهای DC: مثبت-منفی، مثبت-زمین و منفی-زمین.
- پارامترهای تست ولتاژ مقاومت:
- ولتاژ مقاومت: AC 0-5kV / DC 0-6kV، قابل تنظیم;
- محدودیت جریان نشتی: AC 0.1mA-20mA، DC 0.01mA-5mA، قابل تنظیم;
- دقت: ±1.5٪ + 3 رقم;
- نمایشگر: نمایشگر دیجیتال ولتاژ فعلی را نشان میدهد;
- تنظیم ولتاژ: قابل برنامهریزی خودکار;
- تشخیص آلارم: هنگامی که مقدار جریان نشتی از مقدار تنظیم شده تجاوز کند، نمونه معیوب در نظر گرفته میشود.
- ایستگاه تست: یک ایستگاه، تست یک محصول در یک زمان. هر دو پایه تفنگ سر و ته روی تجهیزات نصب شدهاند.
- دوشاخه تفنگ: موجود با پایههای تفنگ AC/DC استاندارد چینی، پایههای تفنگ AC/DC استاندارد اروپایی و پایههای تفنگ AC/DC استاندارد آمریکایی.
- صفحه ته: از یک فیکسچر گیره اختصاصی (گیره + صفحه محافظ) استفاده میکند که متناسب با محصول تحت آزمایش است.
- ارتفاع سوکت: ارتفاع پایه سوکت تقریباً 750-1000 میلیمتر است که از نظر ارگونومیک طراحی شده است.
- ابعاد: W900mm x D800mm x H1800mm. پایه مجهز به چرخهای قفلشونده است.
- وزن: تقریباً 300 کیلوگرم.
نرمافزار کامپیوتر:
- این نرمافزار از ویندوز 7 و ویندوز 10 پشتیبانی میکند.
- تمام تنظیمات پارامتر را میتوان از طریق نرمافزار تکمیل کرد.
- نتایج تست برای هر محصول در زمان واقعی در کامپیوتر ذخیره میشود تا دسترسی، بررسی و تجزیه و تحلیل صادرات آسان شود.
- سیستم تست دارای یک رابط ارتباطی رزرو شده برای ادغام با سیستم MES است که به دادههای تست اجازه میدهد تا در پایگاه داده MES برای مدیریت راحت مشتری آپلود شوند.
- ذخیره دادهها: پس از اتمام تست، دادههای تست در زمان واقعی ذخیره میشوند.
- صادرات دادهها: دادههای تست را میتوان در قالبهای TXT یا Excel صادر کرد.
