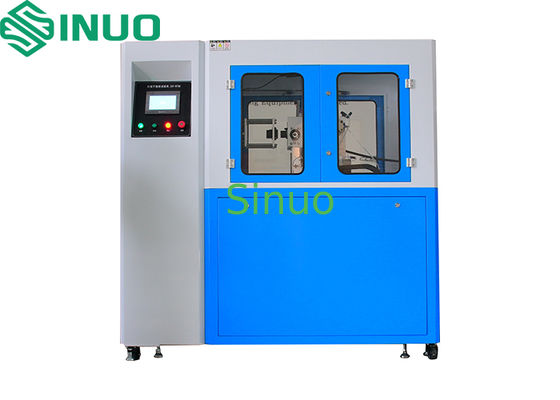

دستگاه آزمایش رابط شارژ برای ظرفیت شکستن و کار

مقدار تولیدی:	1
قیمت:	Customized
بسته بندی استاندارد:	تخته سه لا
دوره تحویل:	30 روز
روش پرداخت:	t/t
ظرفیت تامین:	20 مجموعه در ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع

نام تجاری

Sinuo

گواهی

Calibration Certificate(Cost Additional )

شماره مدل

SNQC1005

Test Cycles:

0~999,999 times

Breaking Time:

1-999.9 seconds

Test Rate:

0-10 times/min

Test Speed:

0-850mm/s

Test Stroke:

0-200mm (Test plug and socket distance ≥ 50mm)

Force Range:

(0-500)N, with a measurement error of ≤±0.5% F.S., resolution ≤0.1N

برجسته کردن:

دستگاه آزمایش رابط شارژ,آزمونگر ظرفیت شکستن الکتریکی,تجهیزات آزمایش عملیات برای دستگاه ها

electrical breaking capacity tester

operation testing equipment for appliances

توضیحات محصول

دستگاه تست ظرفیت شکست و عملکرد عادی رابط شارژ

نمونه و محدودیت:

مورد آزمون: رابط شارژ خودروی برقی، دوشاخه‌ها و پریزهای صنعتی و کوپلرها.

هدف از آزمون: برای تأیید اینکه آیا لوازم جانبی الکتریکی، مانند رابط‌های شارژ خودروی برقی، دوشاخه‌ها و پریزهای صنعتی و کوپلرها، می‌توانند در برابر تنش‌های مکانیکی، الکتریکی و حرارتی در طول استفاده عادی بدون سایش بیش از حد یا اثرات مضر مقاومت کنند. هدف، اعتبارسنجی قابلیت اطمینان آنها است.

اصل آزمون:

آزمون با استفاده از یک مکانیزم محرک سروو موتور انجام می‌شود که عملکردهای درج و برداشت خطی را روی نمونه انجام می‌دهد و به تعداد معینی چرخه می‌رسد. سیستم به طور خودکار محلول را می‌چرخاند و می‌توان یک بار خارجی را برای انجام تست‌های روشن/خاموش متصل کرد. زمان روشن/خاموش، سرعت تست و کورس را می‌توان از طریق صفحه لمسی از پیش تنظیم کرد.

ساختار و ویژگی‌ها:

ساختار یک قاب یکپارچه را اتخاذ می‌کند که توسط یک سروو موتور با پیچ توپی دقیق و درایو تسمه همزمان هدایت می‌شود. سیستم توسط یک PLC با عملکرد نمایشگر دیجیتال قدرتمند و یک رابط کاربرپسند بر روی یک صفحه لمسی رنگی 7 اینچی کنترل می‌شود. فیکسچر سه محوره قابل تنظیم است و برای آزمایش طول عمر رابط‌های تفنگ شارژ مناسب است.

شرایط محیطی:

منبع تغذیه: AC220V±10%/50-60Hz، 2kW

دمای کار: 0-40 درجه سانتیگراد، رطوبت: 30٪-90٪

ابعاد: تقریباً W1850*D800*H1700mm

وزن: تقریباً 150 کیلوگرم

پارامترهای فنی:

موارد آزمون	الف) تست عمر دستگاه قفل مکانیکی ب) ظرفیت شکست ج) عملکرد عادی (عمر مفید)
محدوده نمونه	فیکسچرهای سفارشی بر اساس نمونه‌های مشتری
ایستگاه	تک ایستگاه
حالت کنترل الکتریکی	کنترل یکپارچه هوشمند Mitsubishi PLC، رابط لمسی انسان-ماشین 7 اینچی رنگی
حالت عملیاتی	عملکرد دستی یا کنترل شده با برنامه
عملکرد	عملکرد عادی رابط شارژ را شبیه‌سازی می‌کند، از جمله درج و برداشت رابط شارژ، باز/قفل کردن دستگاه قفل مکانیکی. همچنین می‌توان آن را به طور مستقل آزمایش کرد. سیستم برای سرعت تست، زمان تست و چرخه‌های تست قابل برنامه‌ریزی است، با یک استخر مایع واحد و عملکرد هم زدن.
حالت درایو	عمل درج و برداشت با محرک سروو موتور، چرخش الکتریکی برای غوطه‌وری در محلول، با کمک سیلندرهای پنوماتیکی برای باز و بسته کردن مکانیزم اینترلاک.
فیکسچر نمونه و روش بستن	بستن مکانیکی با فیکسچرهای سه بعدی X/Y/Z قابل تنظیم. موقعیت نقطه بستن قابل تنظیم است و فیکسچرها را می‌توان برای آزمایش رابط‌های شارژ AC/DC استاندارد ملی، آمریکایی و اروپایی تعویض کرد.
چرخش خودکار	فیکسچر در رابط تفنگ شارژ شامل یک مکانیزم چرخش خودکار است که می‌تواند 90 درجه بچرخد. زمان غوطه‌وری قابل کنترل است.
چرخه‌های تست	0~999,999 بار، از پیش تنظیم شده. سیستم به طور خودکار زمانی که به تعداد چرخه‌های از پیش تعیین شده برسد متوقف می‌شود.
زمان شکست	1-999.9 ثانیه، از پیش تنظیم شده (استاندارد مستلزم آن است که تماس الکتریکی بیش از 4 ثانیه و کمتر از 2 ثانیه حفظ شود).
نرخ درج/برداشت	0-10 بار در دقیقه، از پیش تنظیم شده (3.75 چرخه در دقیقه، 7.5 ضربه در دقیقه).
کورس تست	0-200 میلی‌متر، از پیش تنظیم شده (فاصله دوشاخه و پریز تست ≥ 50 میلی‌متر).
سرعت تست	0-850 میلی‌متر بر ثانیه، مستقیماً از طریق صفحه لمسی از پیش تنظیم شده است.
نمایش نیرو	مجهز به سنسور نیرو با ظرفیت 50 کیلوگرم برای نظارت بر نیرو در زمان واقعی. می‌توان یک منحنی نیرو-زمان ایجاد کرد که حداکثر نیروهای درج و برداشت و همچنین مقدار نیروی فعلی را نمایش می‌دهد. محدوده نیرو: (0-500)N، با خطای اندازه‌گیری ≤±0.5% F.S.، وضوح ≤0.1N.
مکانیزم قفل	سیستم شامل یک عملکرد فشار خودکار برای دستگاه قفل مکانیکی است که شرایط عملیاتی عادی را شبیه‌سازی می‌کند.
مخزن محلول	یک مخزن محلول تست حاوی مخلوطی از 5٪ نمک و 5٪ شن (ISO 12103-A4 گرد و غبار آزمایشی ذرات درشت یا معادل آن)، معلق در آب مقطر.
الزامات غوطه‌وری	فرکانس مایع غوطه‌وری، زمان غوطه‌وری، زمان خشک شدن، چرخه‌های درج/برداشت و زمان چرخه همگی قابل برنامه‌ریزی هستند.
بار خارجی	بار خارجی را می‌توان برای آزمایش متصل کرد.
عملکردهای تشخیص	هنگامی که به یک بار متصل می‌شود، سیستم می‌تواند یک هشدار مدار باز را فعال کرده و تعداد چرخه فعلی را ثبت کند.
حفاظت ایمنی	حفاظت از زمین، حفاظت از اتصال کوتاه، حفاظت از اضافه بار.
