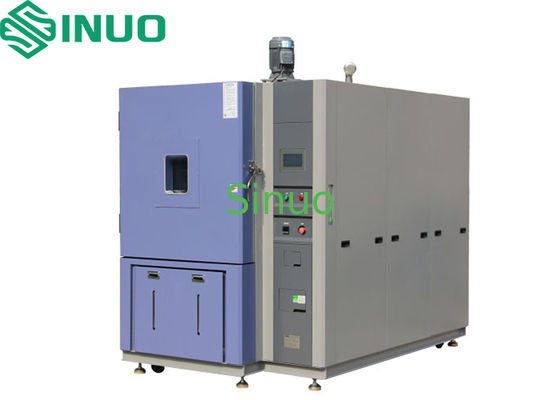

اتاق آزمایش با دمای بالا و کم و فشار پایین -40°C تا +70°C 5kPa

عملکرد

روش خنک کننده

هوا خنک

محدوده دما

-40°C~+70°C

نوسانات دمایی

≤ 0.5°C (ضغط محیط، بدون بار)

انحراف دمایی

≤±2.0°C ((فشار محیط، بدون بار)

زمان گرم کردن

20°C → +100°C، ≤ 30 دقیقه (فشار محیط)

زمان خنک شدن

20°C → -40°C، ≤ 30 دقیقه (فشار محیط)

محدوده فشار

فشار محیط ~ 5 kPa (معمولاً 11.6 kPa)

انحراف فشار

≤ ± 2 kPa (≥ 40 kPa)

≤ ± 5٪ (2 ٪ 40 kPa)

محدوده کنترل شده فشاری/دما

نوسانات فشار

≤ ±2 kPa (1 بار ~ 40 kPa) ؛ ≤ ±5٪ (40 kPa ~ 2 kPa)

زمان کاهش فشار

≤ 30 دقیقه تا 5 kPa

الزامات برنامه

باتری های آزمایش و بسته های باتری باید در دمای 75 ± 2 °C حداقل 6 ساعت نگهداری شوند و سپس در دمای -40 ± 2 °C حداقل 6 ساعت نگهداری شوند.حداکثر فاصله زمانی بین دو دمای شدید آزمایش باید 30 دقیقه باشد.. این چرخه 10 بار تکرار می شود. پس از آن تمام باتری های آزمایش و بسته های باتری باید در دمای محیط (20 ± 5 °C) برای 24 ساعت نگهداری شوند. برای باتری های بزرگ و بسته های باتری،زمان قرار گرفتن در معرض دمای شدید آزمایش باید حداقل ۱۲ ساعت باشد..

ویژگی های ساختاری

مشخصات نمونه

ولتاژ انتخاب شده: 12 ولت، 24 ولت، 36 ولت یا 48 ولت

حداکثر اندازه باتری: W720*H480*D600 mm

وزن: 280 کیلوگرم

حداکثر ولتاژ: 56 ولت

حداکثر جریان: 300 A

ابعاد اتاق داخلی

W*H*D: 1000*1000*1000 میلی متر

ابعاد بیرونی

W*H*D: 3250*1400*2000 میلی متر (به غیر از پیش بینی ها)

مواد دیوارهای بیرونی

1ورق آهن رنگ آمیزی.5 میلی متر

مواد دیواره داخلی

SUS304 فولاد ضد زنگ (5 میلی متر، ساختار تحت فشار)

مواد عایق

فوم پلی اورتان سفت

در اتاق

درب واحد با دستگیره ضد انفجار، پنجره مشاهده، نور داخلی

پست های پیشرو و پایانی

یک Φ100 میلی متر در سمت چپ؛ فلنج پایانی بسته شده

دریچه انفجاری دستی

برای تعادل فشار دستی در هنگام قطع برق

قفسه ها

دوتا قفسه از فولاد ضد زنگ

بخاری اتاق

بخاری لوله ای از فولاد ضد زنگ

کنترل گرما

SSR (رله حالت جامد) تعدیل عرض پالس

پمپ خلاء

VD401 پمپ خلاء ULVAC با محرک مستقیم، خنک کننده هوا، تک مرحله ای (با فیلتر مه روغن، شیشه دید روغن و شیر بالاست گاز)

سنسور خلاء

UNIK 5072 (GE، آمریکا)

محدوده: 0 ≈ 200 kPa،

دقت: ±0.2٪ FS.BSL

خروجی: 4×20 mA،

رابط فشار: G1/4 نخ داخلی

سیستم خنک کننده

روش کار

خنک کننده هوا، فشرده سازی مکانیکی، دو قسمت

کمپرسور

کمپرسور مکانیکی

تبخیرگر

مبادله گرما لوله های مس

تهویه کننده

شیل و لوله های خنک شده با هوا

مواد خنک کننده

R404a / R23 (غیر فلورونیزه، سازگار با محیط زیست، ODP = 0)

لوازم

خشک کن، جدا کننده روغن، شیشه دید خنک کننده، شیرهای خدمات

سیستم ضد انفجار

کاهش فشار

دو سوراخ ضد انفجار 300*300 میلی متری با درب؛ هنگام فشار اتاق ≥ 0.01 MPa باز می شود، با چرخدسته های قوی و زنجیره های فولاد ضد زنگ متصل می شود

خاموشی آتش

سیستم CO2 با کنترل خودکار و دستی از راه دور

زنجیره های ضد انفجار

دو زنجیره در درب اصلی برای جلوگیری از باز شدن درب

سیستم کنترل الکتریکی

کنترل کننده

LCD رنگی 7 اینچی TFT

حالت کار

حالت برنامه / حالت ارزش ثابت

برنامه نویسی

منوی چینی، ورودی صفحه لمسی

ظرفیت برنامه

حداکثر 20 برنامه، 1000 مرحله، 20 چرخه (حداکثر 99 مرحله در هر چرخه)

نمايش

مقادیر تنظیم شده (SV) و مقادیر واقعی (PV) دمای، رطوبت و فشار به طور مستقیم نمایش داده می شوند.

شماره برنامه فعلی، مرحله، زمان باقی مانده، تعداد چرخه ها و زمان کار.

ویرایش برنامه، منحنی گرافیکی و حالت نمایش نقاط ثابت یا اقدامات برنامه ریزی شده.

قطعنامه

دمای: 0.01°C رطوبت: 0.1% زمان: 1 دقیقه

حفاظت از درجه حرارت بالا/پایین

آژیرهای قابل تنظیم

ورودی

ترموکوپل / RTD / ولتاژ / جریان

کنترل

PID ضد اشباع یکپارچه (BTHC/BTPC)

ثبت اطلاعات

حافظه حافظه باتری پشتیبانی شده، می تواند مقادیر تنظیم شده دستگاه، مقادیر نمونه برداری و مهر زمان نمونه گیری مربوطه را ذخیره کند.

حداکثر ۶۰ روز (فصل نمونه گیری ۱.۵ دقیقه)

عملکرد USB

فایل فلش 1 گیگابایت، نرم افزار کامپیوتر برای مدیریت برنامه و صادرات داده

رابط ارتباطی

RS232، RS485؛ کنترل از راه دور و نظارت، کنترل همگام سازی چند ماشین

حافظه خاموش

قابل تنظیم برای گرم کردن / خنک کردن / توقف در زمان بازیابی

تایمر

شروع و توقف اتوماتیک

وظایف کمکی

نمایش کد هشدار خطا، محافظت از خاموش کردن برق و عملکردهای خود تشخیصی

اتصال شبکه

می تواند از طریق نرم افزار تخصصی به یک شبکه اترنت متصل شود و کنترل از راه دور، کمک از راه دور و جمع آوری داده های آزمایش را امکان پذیر کند.دستگاه های متعدد می توانند به طور همزمان از طریق شبکه کنترل شوند.

پنل کنترل

a.سوئیچ توقف اضطراری

ب. سوئیچ برق

ج. محافظ بیش از حد درجه حرارت

d. رابط RS-485

e. رابط USB

حفاظت از ایمنی

سیستم خنک کننده

حفاظت از بیش از حد گرم شدن، بیش از حد جریان و فشار بالا برای کمپرسورها

اتاق آزمایش

حفاظت از بیش از حد دمای تنظیم شده، فیوز های اتاق، بیش از حد دمای کانال هوا، بیش از حد گرم شدن فن، بیش از حد جریان گرمایش و فیوز

سایر

تسلسل فاز، نشت، بیش از حد بار، مدار کوتاه، حفاظت از موتور پمپ خلاء

شرایط عملیاتی

منبع برق

AC 3φ 4W 380V 50Hz (R.S.T.N + PE) ، نوسان ولتاژ ±10%

منبع هوا فشرده

۴۷ کیلوگرم/سم2 ((از طرف مشتری عرضه می شود)

دمای محیط

5°35°C

نه، نه

اجزا

برند

ملاحظات

1

کمپرسور

خنده دار

2

جداکننده روغن

امرسون، آمریکا

3

مبادله گرما صفحه ای

GEA، آلمان

4

سوئیچ فشار

دانفوس، دانمارک

5

تهویه کننده

"کونلین"

6

تبخیرگر

گوانگژو یونگ چیانگ

7

خشک کن

دانفوس، دانمارک

8

دریچه گسترش

دانفوس، دانمارک

9

دریچه گسترش

هونی ویل، آمریکا

10

دریچه سولینوئید

نیکیدو، ژاپن

11

دریچه سولینوئید

دانفوس، دانمارک

12

کنترل کننده

"تنگ لونگ"

13

دستگاه قطع نشت

شیلین، تایوان

14

قطع کننده مدار

شنایدر، فرانسه

15

تماسگر AC

شنایدر، فرانسه

16

رله حرارتی

شنایدر، فرانسه

17

رله دنباله فاز

سیل، سوئیس

18

رله حالت جامد

سیل، سوئیس

19

رله ی میانگین

Omron، ژاپن

20

موتور گردش

TECO، تایوان

21

پمپ خلاء

ULVAC VD401 3φ 380V

22

دریچه خلاء

RIKEN AVB-KF-40-P، ژاپن

23

سنسور خلاء

ژنرال UNIK 5072
