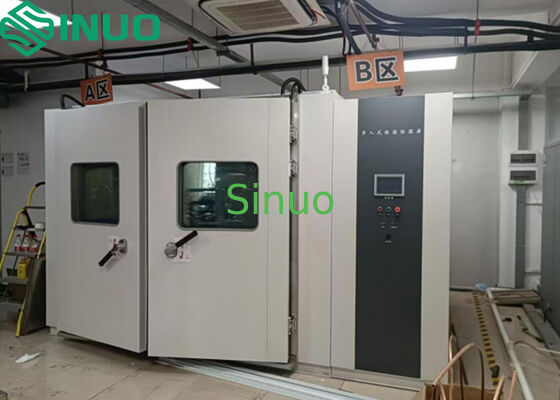

اتاقی با دمای ثابت و رطوبت برای آزمایش قابلیت اطمینان

مدل

SN886-25m³

محدودیت نمونه

آزمایش و نگهداری نمونه های زیر در این تجهیزات آزمایش ممنوع است:

مواد قابل احتراق، انفجاری یا فروریز

مواد خوردنی

نمونه های بیولوژیکی

منابع انرژی الکترومغناطیسی قوی

حجم اسمی

25 متر³

ابعاد اتاق داخلی

W2500 × H2500 × D4000 میلی متر

ابعاد اتاق بیرونی

W3550 × H3130 × D4650 میلی متر

شرایط محیط آزمایش

دمای محیط 5°35°C؛ رطوبت نسبی ≤85%RH؛ فشار جوی (86°106) kPa؛ اتاق خالی است.

استانداردهای تست قابل استفاده

IEC 60068-2-78 کابین آزمایش: حرارت مرطوب در حالت ثابت

عملکرد

محدوده دما

-30°C تا +70°C

نوسانات دما

≤ ±0.5°C

انحراف درجه حرارت

±2.0°C

یکنواخت گرما

2.0°C

زمان افزایش دما

+20°C → +85°C ≤ 20 دقیقه (بدون بار)

دمای هوا زمان سقوط

+20°C → -40°C ≤ 60 دقیقه (بدون بار)

محدوده رطوبت (فقط نوع رطوبت)

انحراف رطوبت نسبی

± 3%RH (> 75%RH، بدون بار)
± 5%RH (≤ 75%RH، بدون بار)

نوسان رطوبت

±2.5%RH

سرعت هوا (مرکز اتاق)

0.5 ٫2.0 m/s (فرکانس قابل تنظیم)
تمام شاخص های عملکرد باید در سرعت هوا ≤2.0 m/s برآورده شوند.

جهت جریان هوا

عمودی به سمت پایین

بار گرما کاری (قدرت دفع گرما)

-40°C تا +0°C: ≤2000 W

+0°C تا +85°C: ≤6000 W

ویژگی های ساختاری

ساختار عایق حرارتی

پانل های ماژولار کامپوزیت که از:

فولاد گالوانیزه پوشانده با پودر (پانل بیرونی) → مواد عایق حرارتی → فولاد ضد زنگ SUS304 (پانل داخلی)

پانل بیرونی: فولاد A3، ضخامت ≥1.0 mm، رنگ استاندارد HOHUXI

پانل داخلی: SUS304، ضخامت ≥1.0 میلی متر؛ کف با فولاد ضد لغزش

ضخامت عایق: ≥100 mm

ظرفیت بارگذاری کف: 1000 kg/m2 (بارگذاری یکنواخت)

کف: صفحه فولادی ضد لغز SUS304، ضخامت 2.5 میلی متر

کانال تهویه مطبوع

فن های سانتریفیوژ: ≥4 واحد
بخارگر، تبخیرگر (همچنین برای تخلیه رطوبت) ، ورودی/خرید آب، سنسور لامپ خشک
اتاق نوع رطوبت علاوه بر این شامل: مرطوب کننده، حفاظت ضد سوختگی خشک

پیکربندی استاندارد

پورت های کابل: φ100 mm × 2 (بغل چپ) ، با کلاه ها و پلاگین های سیلیکونی

روشنایی: 60W/AC220V × 4، چراغ برج شاخص، زنگ,دستگاه تعادل فشار

در

درب دو طرفه دو صفحه ای

یک برگ: H2000 mm × W1200 mm

قفل ایمنی (می تواند از داخل باز شود)

پنجره های دید ضد انطباق گرم (W400 × H600 mm ×2)

قاب درب گرم

پنل کنترل

کنترل کننده نمایش درجه حرارت و رطوبت، محافظ بیش از حد درجه حرارت، توقف اضطراری، نشانگر اجرا، نشانگر خطا، زنگ

بخش مکانیکی

سیستم خنک کننده، سیستم تخلیه/آب، فن ها، کابینت کنترل الکتریکی، سیستم مرطوب کننده و کنترل آب

کابینت کنترل الکتریکی

فن های خنک کننده، تخته توزیع، ترمینال های برق نمونه، رابط RS-485، قطع کننده اصلی برق

بخاری

316 فولاد ضد زنگ گرم کننده زره دار
روش کنترل: SSR (رله حالت جامد) PWM عبور صفر

رطوبت (فقط نوع رطوبت)

رطوبت بخار از نوع دیگ، 316 فولاد ضد زنگ
کنترل PWM SSR
کنترل سطح آب و حفاظت از سوختگی خشک

سیستم خنک کننده

روش کار

سیستم خنک کننده کمپرسور

تبخیرگر

مبادله گرما با باله (همچنین برای تخلیه رطوبت)

تهویه کننده

مبادله گرما شیل و لوله یا صفحه ی بریز شده

دستگاه گسترش

دریچه گسترش حرارتی، لوله موی

کنترل یخچال

PLC به طور خودکار شرایط خنک کننده را تنظیم می کند

مواد خنک کننده

R404A، R23 (هر دو با شاخص کاهش سطح اوزون صفر)

مارک های اجزای اصلی

کمپرسور

Bitzer (آلمان، کمپرسورهای دوگانه)

مواد خنک کننده

دوپنت/هونیول (ایالات متحده)

روغن یخچال

خرس قطب شمال آمریکا/Honeywell

سوئیچ فشار

دانفوس (دانمارک) / SAGINOMIYA (ژاپون)

فشار تبخیر کننده تنظیم شود

دانفوس

فیلتر خشک کن

دانفوس / امرسون (ایالات متحده)

دریچه انبساط

دانفوس / اسپورلان (ایالات متحده)

دریچه سولینوئید

SAGINOMIYA (ژاپون) / ODE (آلمان)

جدا کننده روغن

امرسون

سیستم کنترل الکتریکی

نمايش

LCD 7 اینچی TFT رنگی واقعی، وضوح 800×480

روش های کار

برنامه و مقدار ثابت

روش تنظیم

پنل لمسی، منوی چینی / انگلیسی

ظرفیت برنامه

100 برنامه، هرکدام تا 10000 مرحله، 9999 حلقه

محدوده تنظیم

درجه حرارت: محدوده دستگاه +5°C / 5°C گسترش
رطوبت: 0 ٪ 100RH (اتاق رطوبت)

وضوح صفحه نمایش

دمای: 0.01°C
زمان: 0.01 دقیقه
رطوبت: 0.1%RH

ورودی

PT100 RTD، ولتاژ، جریان (با توجه به پیکربندی)

ارتباطات

اتصال به کامپیوتر برای نمایش منحنی و ثبت اطلاعات
نظارت و کنترل از راه دور
همگام سازی چند اتاقی
RS-485، RS-232، اترنت (یک را انتخاب کنید) ، USB 20

روش کنترل

دمای: PID ضد اشباع کامل + تنظیم خودکار
رطوبت: PID ضد اشباع کامل + تنظیم خودکار

ضبط منحنی

رم با باتری
وقفه ضبط: 1 s ¥120 s
حداکثر سابقه:720 روز (در فواصل 2 دقیقه ای)
نگهداری داده ها ≥10 سال (بدون برق)

وظایف اضافی

آلارم خطای با علت و راهنمای رفع مشکل
بازیابی شکست برق
حفاظت از محدودیت های دمای بالا/پایینی
تایمر (خودکارانه شروع/پایان)
خود تشخیص

سنسورهای دما و رطوبت

درجه حرارت: PT100 RTD
رطوبت: سنسور رطوبت الکترونیکی

مارک های قطعات الکتریکی

سوئیچ برق

CHNT

تماسگر AC

شنایدر (فرانسه)

رله حرارتی

شنایدر

رله دنباله فاز

شنایدر

محافظ دمای بالا / پایین

یاتای

رله AC

شنایدر / فوجی (ژاپون)

SSR

یانگ مینگ

سیستم تامین آب (فقط نوع رطوبت)

روش تامین آب

بلند کردن پمپ

مخزن آب

نوع پنهان

دستگاه های حفاظت از ایمنی

سیستم خنک کننده

فشار بیش از حد کمپرسور
گرم شدن بیش از حد موتور کمپرسور
فشار بیش از حد در موتور کمپرسور
آب خنک کننده با فشار پایین

سیستم مرطوب کننده (فقط نوع رطوبت)

هشدار پایین بودن سطح آب
حفاظت در برابر سوختگی خشک

اتاق آزمایش

محدود کننده دمای بالا/پایینی تنظیم پذیر
فیوز حرارتی در فضای آزمایش
حفاظت از بیش از حد دمای کانال هوا
جریان بیش از حد موتور فن

سایر

حفاظت از توالی فاز و از دست دادن فاز
حفاظت از نشت
حفاظت از شارژ کوتاه بار

سایر پیکربندی ها

ترمینال های برق نمونه

کنترل شده توسط رله، AC220V، در عرض 2A
در هنگام کار بسته؛ در هنگام توقف یا خطا باز

موارد اضافی

دو سوکت داخلی (10A) ، مقاوم به -30 °C بدون ترک

روش خنک کننده

سیستم خنک کننده آب (تولید کننده برج خنک کننده، پمپ آب و نصب را فراهم می کند)
