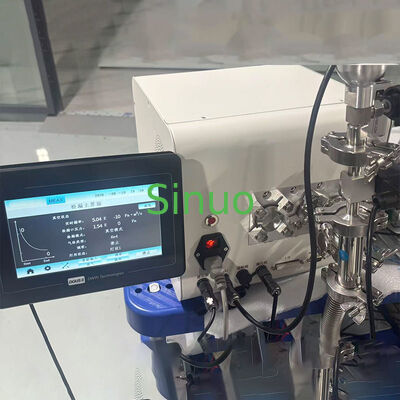

نشت یاب طیف سنج جرمی هلیوم باتری لیتیوم مدولار
| Functional Configuration: | حالت خلاء / تفنگ مکش / گاز ردیاب دوگانه | Detectable Gases: | هلیوم-4; هلیوم-3; هیدروژن |
| 1500Hz Vacuum Mini. Leak: | 1.0E-12 Pa.m3/s | 1000Hz Vacuum Mini. Leak: | 5.0E-13 Pa.m3/s |
| Calibration Mode: | کالیبراسیون داخلی/خارجی/دینامیک | Calibration Leak: | نوع میکروکانال، 2.0 × 10-8 Pa·m³/s |
| Start-up Time: | ≤ 3 دقیقه | Response Time: | ≤ 1 ثانیه |
این تجهیزات اولین نسل از دستگاه های شناسایی نشت طیف جرم هلیوم ANHMS-1000 است. این دستگاه هم با روش های آزمایش خلاء و هم با روش های آزمایش اسلحه مکش سازگار است.اندازه فشرده آن اجازه می دهد تا به راحتی در تجهیزات تست هلیوم خودکار برای سلول های باتری لیتیوم ادغام شود.
با نظارت بر محتوای هلیوم در محل ماژول ورودی در زمان واقعی، می تواند میزان نشت هلیوم سلول های باتری لیتیوم را به طور کمی اندازه گیری کند.این می تواند به سرعت سلول های غیر واجد شرایط و مشکوک را که میزان نشت آنها از مقدار تنظیم شده به دلیل دلایل مانند نقص های جوش محفظه بیشتر است ، غربال کند، شکست در جوش سوراخ تزریق و نقص مواد.
آشکارساز نشت طیف جرم هلیوم سری ANHMS-1000 به طور گسترده ای در آزمایش هلیوم اولیه ، آزمایش هلیوم ثانویه و آزمایش خلاء بسته باتری در طول تولید سلول استفاده می شود.این می تواند اطمینان حاصل شود که کیفیت جوش از محفظه و پیچ های مهر و موم، و همچنین عملکرد مهر و موم کلی PACK و ماژول، نیازهای تولید را برآورده می کند.
- دقت تشخیص نشت بالا: حداقل نرخ نشت قابل تشخیص در حالت خلاء به 5.0E-10Pa.m3/s می رسد
- سرعت پاسخ بالا: زمان پاسخ به نشت کمتر از 1s است و اوج نشت را می توان در عرض 5s اندازه گیری کرد
- ثبات بالا: سیم اکسید یتریوم-ایریدیوم، در صورت خرابی به طور خودکار تغییر می کند؛ طراحی دو کانال عملکرد مداوم و پایدار را تضمین می کند
- ذخیره سازی داده ها: داده های تست و موج ها را به صورت محلی ذخیره می کند و از صادرات به فلش درایو USB پشتیبانی می کند
- سهولت استفاده: اندازه کامپکت، رابط های غنی و عملکرد ساده، مناسب برای تجهیزات تشخیص هلیوم باتری لیتیوم خودکار
| پارامتر | مشخصات |
|---|---|
| مدل محصول | SN-ANHMS-1000 |
| پیکربندی عملکردی | حالت خلاء، حالت توپ مکش، گاز ردیابی دوگانه |
| منبع برق | AC 220V±10٪، 50Hz |
| مصرف فعلی | < 2A |
| فیوز | 10A*2 (قطر 5*20mm) |
| فلنج ورودی | 2*DN16 KF+1*DN25 KF |
| ابعاد | 308*283*319 (W*H*D، mm) |
| گاز های قابل تشخیص | ه4، ه3، ه2 |
| حداقل میزان نشت قابل تشخیص (He4) | حالت مکش تفنگ: ≤ 5.0E-8 Pa.m3/s حالت خلاء: 1.0E-12 Pa.m3/s ((1500Hz) 5.0E-13 Pa.m3/s ((1000Hz) |
| حالت کالیبراسیون | کالیبراسیون داخلی، کالیبراسیون خارجی، کالیبراسیون پویا خارجی |
| نشت کالیبراسیون | نوع میکروکانال، 2.0 * 10-8 Pa·m3/s |
| زمان شروع | ≤ 3 دقیقه |
| زمان پاسخ | ≤ 1s |
| سرعت پمپ پشتیبان | > 1.0 L/s، خلاء نهایی < 10 Pa |
| سرعت پمپ مولکولی | He4, 2.5 L/s (جریان تقسیم شده 80) |
| حداکثر فشار مجاز | 200 تا 1800 Pa |
| واحد اندازه گیری | Pa.m3/s، mbar.L/s، Torr.L/s، PPm |
| زبان | چینی/انگلیسی/آلمان |
| صفحه نمایش | ال سی دی، نمایشگر رنگی 4.3 اینچی، صفحه لمسی |
| رابط ارتباطی | RS232، I/O، ورودی آنالوگ |
