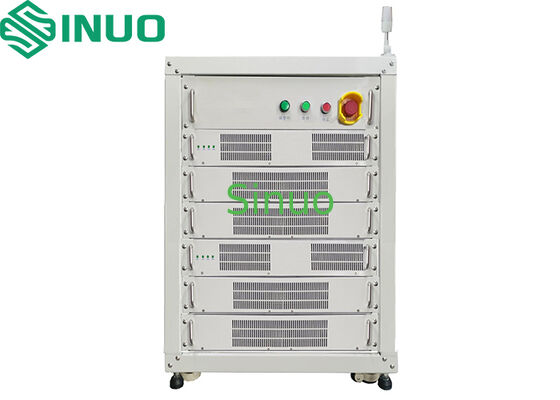

EN60950 تجهیزات آزمایش بسته باتری با دقت بالا

EN60950 تجهیزات آزمایش بسته باتری با دقت بالا

خلاصه تجهیزات

تجهیزات آزمایش باتری با دقت بالا می توانند آزمایشات را بر روی شاخص های عملکرد مختلف باتری های لیتیوم یون مانند ظرفیت، حالت شارژ، شارژ بیش از حد،و تخلیه بیش از حداین دستگاه با قدرت بالا، کارایی، دقت و عملکرد مشخص می شود. از تکنولوژی بازخورد انرژی تجدید پذیر استفاده می کند، که انتشار گرما، مصرف انرژی،و هزینه های عملیاتی.

معماری سیستم

تجهیزات عمدتاً شامل کامپیوتر میزبان، کامپیوتر مرکزی، ماژول های DC / AC، ماژول های DC / DC، کامپیوتر پایین و سیستم جمع آوری و پردازش داده است.مي تونه اطلاعات در زمان واقعي جمع کنه مثل ولتاژسیستم به صورت اختیاری از جمع آوری داده های دمای باتری پشتیبانی می کند و داده های جمع آوری شده در یک پایگاه داده به ویژه طراحی شده ذخیره می شوند.ارائه آمار داده های مختلف، تجزیه و تحلیل و عملکرد تولید گزارش.

شکل 1 نمودار معماری سیستم

توابع اصلی سیستم:

1.آزمایش چرخه عمر باتری

2.آزمایش ظرفیت باتری

3.آزمایش مقاومت داخلی DC

4.آزمایش ویژگی های شارژ/افزایش

5.آزمایش حفظ شارژ

6.آزمایش بهره وری شارژ/افزایش

7.آزمایش تخلیه عمیق / تخلیه ولتاژ ثابت

8.آزمایش تحمل بیش از حد شارژ و بیش از حد تخلیه

9.آزمایش ویژگی های دمایی

سیستم ویژگی های اصلی:

1.تکنولوژی بازخورد انرژی تجدید پذیر برای بهره وری انرژی بالا و تولید حداقل گرما، به طور قابل توجهی کاهش مصرف برق و هزینه های عملیاتی.

2.تکنولوژی تعادل سه فاز (بدون خط خنثی) ، کاهش بار شبکه.

3.ویژگی شروع نرم برای کاهش تاثیر بر شبکه برق در هنگام راه اندازی.

4.دقت دستگاه بیش از ۰.۰۵٪ است، با زمان ثبت داده ها تا ۱۰۰۰ ms در هر چرخه و ثبات بالا.

5.کانال های مستقل که امکان تنظیمات مستقل شارژ/افزایش برای هر کانال را فراهم می کند.

6.ویژگی های کامل ورودی / خروجی و حفاظت مانند حفاظت از اتصال معکوس ، حفاظت از بازگشت قدرت و محافظت از تماس ضعیف.

7.هيچ راني در زمان شروع کانال وجود نداره، انتقال بدون درز بين راني ثابت و ولتاژ ثابت، بدون اوج راني.

8.یکپارچه سازی شبکه چند لایه برای کنترل متمرکز از طریق یک کامپیوتر، پشتیبانی از بیش از 1000 کانال؛ سیستم های بزرگ همچنین از نظارت از راه دور پشتیبانی می کنند.

9.کانال ها می توانند به صورت آزادانه به صورت موازی مورد نیاز برای گسترش قابلیت ها قرار گیرند.

10.طراحی ماژولار برای نگهداری آسان

11.کابل های خروجی سریع برای نصب و نگهداری آسان

12.چسب های فلزی سوزن زره دار باعث کاهش گرم شدن و آسان کردن بارگذاری و تخلیه باتری می شوند.

13.طراحی مدار دیجیتال بر اساس پردازنده های DSP با سرعت بالا برای کنترل و پردازش سیستم.

14.از تکنولوژی اصلاح هم زمان برای بهره وری انرژی بهتر و اندازه سخت افزاری کوچکتر استفاده می کند.

15.با منابع غنی دستگاه خارجی و قابلیت پردازش دیجیتال با سرعت بالا برای برآورده کردن نیازهای پردازش داده و کنترل سیستم.

16.بطور مستقیم متغیرهای کنترل را از طریق پورتهای I/O به DSP برای پردازش ارسال می کند.

17.سخت افزار سیستم برای سادگی و قابلیت اطمینان طراحی شده است.

18.طراحی ماژولار ارتقا و نگهداری سیستم را تسهیل می کند.

توضیحات عملکرد نرم افزار

1.این دستگاه عمدتاً برای آزمایش شارژ / تخلیه باتری و آزمایش ویژگی های مربوطه باتری با کانال های تست کاملاً مستقل استفاده می شود. از طریق کنترل برنامه نویسی نرم افزار،کاربران می توانند هر جریان و ولتاژ را در محدوده شارژ / تخلیه باتری برنامه ریزی کنندداده های آزمایش را می توان با اطلاعات مرتبط با محصول از طریق بارکد ردیابی کرد و در زمان واقعی در طول شارژ / تخلیه نظارت کرد.

2.حفاظت از ایمنی: دستگاه دارای حفاظت از اتصال معکوس، تشخیص ناهنجاری خط نمونه گیری ولتاژ و محافظت از ناهنجاری خط آزمایش جریان است.کانال نمیتونه جریان خروجی یا ورودی داشته باشه. آن را نیز به توقف تست زمانی که خطوط نمونه گیری ولتاژ قطع شده است و یا خط فعلی به طور ضعیف متصل شده است. این دستگاه شامل محافظت از قدرت خاموش، حفاظت از جریان بیش از حد،حفاظت از ولتاژ بالا، و حفاظت از بیش از حد درجه حرارت برای آزمایش امن.

3.جریان کاری فرآیند: متغیرهای سفارشی را می توان برای اجرای سناریوهای آزمایش چندگانه با پشتیبانی از چرخه های چند لایه ای برنامه ریزی کرد.

4.کانال مستقل: هر کانال دارای منابع جریان ثابت و ولتاژ ثابت قابل برنامه ریزی مستقل است و توانایی تنظیم مراحل فرآیند آزمایش را دارد.

5.ادامه قطع: در صورت قطع برق، قطع ارتباطات یا هر گونه ناهنجاری دیگر، آزمایش به طور خودکار از آخرین مرحله ذخیره شده پس از بازگرداندن شرایط آغاز می شود.

6.حفاظت و عملیات آفلاین: هنگامی که ارتباطات بین میزبان و کامپیوتر پایین قطع می شود، سیستم به حالت عملیات آفلاین وارد می شود.دستگاه متوقف خواهد شد زمانی که کامپیوتر پایین قدرت را از دست می دهد و تست را پس از حل مشکل ادامه دهد.

7.تشخیص ناهنجاری: این سیستم می تواند تغییرات ولتاژ و جریان را با دقت ضبط کند.دستگاه می تواند به طور خودکار یک هشدار و توقف تست را صادر کند..

8.ردیابی Log: سیستم شامل یک تابع log است که عملیات، ناهنجاری ها و جزئیات دیگر را در طول فرآیند آزمایش برای ردیابی و رفع مشکل ثبت می کند.

9.رابط دستگاه و کامپیوتر: دستگاه از رابط RJ-45 Ethernet برای بدست آوردن داده های از راه دور پایدار و در زمان واقعی از طریق شبکه اداری استفاده می کند.امکان نظارت بر عملکرد سیستم میزبان در زمان واقعی.

10.ثبت و پردازش داده ها: کانال اصلی می تواند به صورت اختیاری از کانال های دمایی یا ولتاژ پشتیبانی کند تا دمای باتری یا ولتاژ را در زمان واقعی کنترل کند. داده ها به طور همزمان نمایش داده می شوند،از جمله ولتاژ کل، کل جریان، کل ظرفیت و کانال های دمای کمکی.

11.تجزیه و تحلیل و پردازش منحنی: این سیستم دارای قابلیت های قدرتمند تجزیه و تحلیل منحنی است، که به کاربران اجازه می دهد به طور آزاد مجموعه داده های مورد نظر را برای منحنی ها (مانند ولتاژ، جریان، ظرفیت-زمان،ولتاژ ظرفیتمنحنی ها را می توان به روش های مختلف بزرگ کرد، جابجا کرد و مقایسه کرد و فایل های داده متعدد را می توان مقایسه کرد.

تنظیمات پایه گام

مزیت تجهیزات

1.بهره وری بازخورد انرژی بالا، با کارایی تا 85٪ در هنگام شارژ و تخلیه.

2.دقت خروجی بالا، با کمترین حرکت جریان و ثبات بالا، به لطف واحدهای ADC 24 بیتی.

3.ویژگی های حفاظت از ایمنی، از جمله نظارت در زمان واقعی بر ولتاژ و خطوط جریان.

4.محافظت از اتصال عقب باتری ایمنی را در طول آزمایش تضمین می کند.

5.انتقال صاف از جریان ثابت به ولتاژ ثابت، جلوگیری از آسیب به باتری.

6.عملکرد شروع نرم برای تمام مراحل شارژ/افزایش برای جلوگیری از افزایش جریان.

7.آزمایش مقاومت داخلی DC با دقت بالا، اطمینان از تطابق قابل اعتماد سلول.

پارامترهای فنی

رابط کنترل اصلی

رابط ویرایش جریان فرآیند

رابط مشاهده داده های کامپیوتر میزبان

لیست اجزای

لوازم جانبی اختیاری
