IEC 62196-3: 2022 Electric Vehicle Connectors Temperature Rise Test System
  • نام
  • نام
  • نام
  • نام

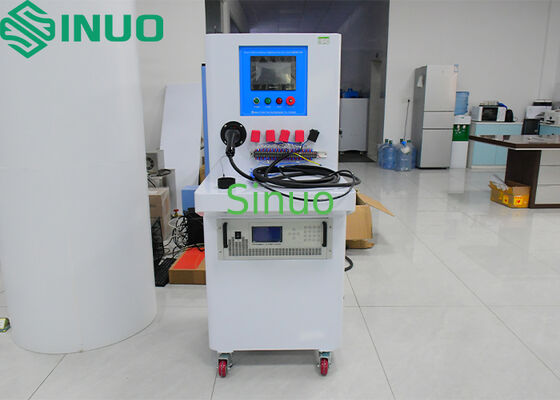

IEC 62196-3: 2022 Electric Vehicle Connectors Temperature Rise Test System

مقدار تولیدی: 1
قیمت: Customized
بسته بندی استاندارد: مورد تخته سه لا
دوره تحویل: 30 روز
روش پرداخت: T/T
ظرفیت تامین: 10 ست در ماه
جزئیات اطلاعات
توضیحات محصول
جزئیات اطلاعات
محل منبع
چین
نام تجاری
Sinuo
گواهی
Calibration Certificate(Cost Additional)
شماره مدل
SNQC1006-100A
نقطه اندازه گیری دما:
16 کانال
جریان خروجی:
AC 0-100A
حالت جریان خروجی:
پیوسته / متناوب
قطعنامه فعلی:
0.1A
دقت آمپرمتر:
± 1٪ ± 3 بایت
دقت ولت متر:
± 1٪ ± 3 بایت
توضیحات محصول

IEC 62196-3: 2022 Electric Vehicle Connectors Temperature Rise Test System



Product information:


This temperature rise test system meets the standard requirements of IEC 62196-3: 2022 clause 24, IEC 62196-1: 2022 clause 24, clause 34.2, 34.4 and 35.4, IEC 60309-1: 2012 clause
22, etc.
It is suitable for detecting the temperature rise test after the charging pile interface plug and socket pass the rated current, and assessing the heating of the surface of the electrical accessories when the load current is connected, and whether the temperature rise of the terminal meets the requirements of the standard.



Equipment Principle:


The temperature rise test system consists of an electric voltage regulator, a current transducer, a PLC programmable controller, a current sensor, a humanized touch screen and a movable chassis. It can stably output the test current, and eliminate the influence to the test current caused by the fluctuation of the power supply voltage, the connecting wire or the copper bar, and the resistance value of the sample, and improve the accuracy of the test result. The power supply have functions of low loss, high efficiency, easy operation, complete control and detection. The touch screen can display the current value and the temperature values of each temperature measurement points in real time. The temperature value can be recorded every 2 seconds and report can be generated, which can be stored in a USB flash drive and copied to a computer for viewing and printing.



Technical parameters:


Temperature Measurement Point

16 channels

Operation Method

Color humanized touch interface

Output Constant Adjustable Current

AC 0-100A

Output Current Mode

Continuous/ Intermittent

Load Test Output Voltage

Below AC 5V

Current Resolution

0.1A

Ammeter Accuracy

±1%±3 bytes

Voltmeter Accuracy

±1%±3 bytes

Continuous Mode Test Time

0.01～99.99 hours

Intermittent Mode Test Time

0.01～99.99 hours

Intermittent Mode Test Cycles

1～99999 cycles, automatic shutdown when the test cycles reach to the preset value

Temperature Measurement Range

0~400°C, accuracy 0.3% reading + 1°C; resolution: 0.1°C

Temperature Data Acquisition

Configure RS232 communication interface and data record interface

Temperature Scanning Speed

1 to 255 seconds all channels

Temperature Data Record

The data can be stored U disk



Temperature Measuring Thermocouple

American Omega T-type 30AWG filament thermocouple, length 2 meters, a

total of 8 pieces

Power Supply

Single phase AC220V±10%, 50/60Hz, 3KVA

Equipment Dimensions and weight

Approx. L 800mm* W 680mm* H1610mm, 125KG


IEC 62196-3: 2022 Electric Vehicle Connectors Temperature Rise Test System 0
