IEC62552:2015 دستگاه تست دوام دستگاه های گرم کننده مستقل

IEC62552:2015 دستگاه تست دوام دستگاه های گرم کننده مستقل

اطلاعات محصول:

دستگاه تست دوام کشویی های گرم کننده مستقل بر اساس الزامات خاص مشتری طراحی شده است.برای آزمایش دوام کشوی عمودی کابینت های عایق بندی شده عمودی طراحی شده استاین تجهیزات آزمایش کاملا خودکار برای سازمان های صدور گواهینامه، آزمایشگاه های کارخانه و سایر بخش های آزمایش مناسب است.

این سیستم از یک سیستم کنترل هوشمند PLC استفاده می کند، مجهز به مکانیسم های تنظیم حرکت و لوازم مخصوص. یک صفحه لمسی LCD رنگی استاندارد است.اجازه تنظیم از پیش سفر آزمون، سرعت، تعداد چرخه ها و زمان باز کردن/بستن درب. این امکان شبیه سازی واقع بینانه کار دستی کشو را با کنترل هوشمند و چند عملکردی فراهم می کند.

اصل:

1.باز کردن: یک سرو موتور، بازوی مکانیکی را هدایت می کند که به آرامی دستگیره کشویی را با یک طناب نرم می کشد یا از یک لیوان مکش متصل به درب کشویی استفاده می کند.باز کردن کشو به اندازه 15-20 میلی متر قبل از اینکه کاملا باز شودحداکثر فاصله باز کردن کشو: 470 میلی متر

2.بسته شدن: سرو موتور بازوی مکانیکی را برای فشار دادن رولر فشار هدایت می کند و باعث می شود کشو از 15 ≈ 20 میلی متر قبل از باز شدن کامل به طور کامل بسته شود.

3.تعریف چرخه: یک دنباله باز و نزدیک به عنوان یک چرخه محسوب می شود. این فرآیند به طور خودکار تکرار می شود تا زمانی که به تعداد پیش تعیین شده چرخه های آزمایش برسد، در این مرحله سیستم متوقف می شود.

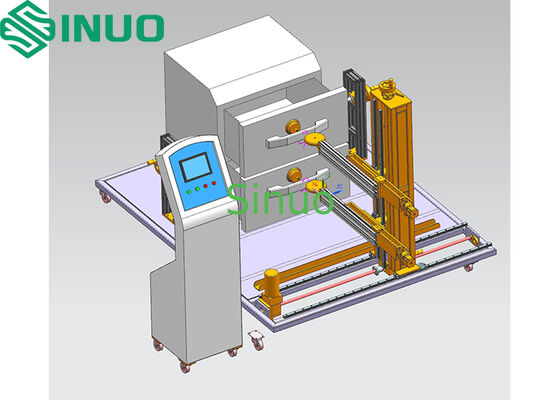

ساختار:

ساختار کلی قاب، با نمونه های قرار داده شده بر روی یک پلت فرم برای کاهش لرزش تجهیزات و فشار ناشی از حرکت نسبی.پلت فرم پایه پشتیبانی ستون عمودی حاوی دو مکانیسم کشویی (بالا و پایین)، که قابل تنظیم هستند تا کشو ها را در موقعیت های مختلف جای دهند.

پارامترهای فنی:

مقدمه واحد سیستم:

این سیستم ماژولار است، به طور دقیق مطابق با استانداردها طراحی و تولید می شود در حالی که حداکثر استاندارد سازی اجزای، اطمینان از عملکرد بهینه و پشتیبانی فنی است.موتورهای سرو قابلیت اطمینان بالا و عمر طولانی را فراهم می کننداین سیستم جمع و جور و جذاب و نگهداری آن آسان است.

4.1 واحد دستکاری

4.1.1 شامل دو دستکاری باز کردن/بستن کشو است.

4.1.2 به ستون عمودی در پلت فرم پایه ثابت می شود؛ بازوها به صورت عمودی تنظیم می شوند تا با موقعیت های مختلف کشو مطابقت داشته باشند.

4.1.3 متشکل از سرو موتور + اسلاید دقیق + لامپ اختصاصی. سرو کنترل شده توسط برنامه لامپ را در امتداد اسلاید هدایت می کند تا حرکات خطی را انجام دهد و چرخه های باز / بسته کشویی مکرر را به دست آورد.

4.2 قاب

پلتفرم فولادی با نمونه ی وسایل

سه دستگاه نمونه در پلتفرم، با پد های لاستیکی در انتهای برای جلوگیری از آسیب نمونه.

4.3 سیستم کنترل الکتریکی هوشمند

4.3.1 شامل کابینت کنترل، مدارهای کنترل، پنل کنترل و اجزای اصلی کنترل است.

4.3.2 کنترل هوشمند PLC (میتسوبیشی) و صفحه لمسی رنگی 7 اینچی

4.3.3 نرم افزار سیستم در خانه توسعه یافته؛ سرعت آزمایش، تعداد چرخه ها و فاصله سفر می تواند از قبل بر روی صفحه لمسی تنظیم شود و به طور کامل نیازهای استاندارد را برآورده کند.

پیکربندی اصلی:
