AS/NZS 3112:2017 شکل 2.8 دستگاه آزمایش خم شدن فلج

مقدار تولیدی:	1
قیمت:	قابل مذاکره
بسته بندی استاندارد:	مورد تخته سه لا
دوره تحویل:	30 روز
روش پرداخت:	T/T
ظرفیت تامین:	10 ست در ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع

نام تجاری

Sinuo

گواهی

Calibration Certificate (Cost Additional)

شماره مدل

SN2143

ایستگاه تست:

تک ایستگاه

حالت رانندگی:

درایو موتور سروو

مورد آزمایشی:

تست خمش پین دوشاخه

محدوده نیرو:

0-1000 نیوتن

وضوح نیرو:

0.1 N

سکته مغزی:

0-200 میلی متر

سرعت تست:

قابل تنظیم 10 تا 300 میلی‌متر در دقیقه (پیش‌فرض ≤ 50 میلی‌متر بر ثانیه)

زمان فاصله:

0–999.9 ثانیه، از پیش تنظیم شده است

برجسته کردن:

تست کننده خم شدن فلج AS/NZS 3112,دستگاه آزمایش پلگ الکتریکی,تجهیزات آزمایش خم شدن پین

electrical plug test machine

pin bending test equipment

توضیحات محصول

AS/NZS 3112:2017 شکل 2.8 دستگاه آزمایش خم شدن فلج

اطلاعات محصول:

استانداردهای قابل استفاده:

JIS C 8303 شکل 2 و بند 7.10

AS/NZS 3112:2017 شکل 2.8 و بند 2.13.7.2

نمونه های آزمایش:پلگ ها با آستین های عایق کننده

درخواست:

استفاده می شود برای آزمایش مقاومت خم شدن پین های پلاگین با آستین های عایق، به منظور تأیید قدرت مکانیکی ساختار پلاگین.

اصل آزمون:

یک لامپ با موتور در موقعیت 14 ± 0.5 میلی متر از سطح جفت گیری پلاگین نیرویی اعمال می کند.

هنگامی که جابجایی 7.5 ± 0.3 میلی متر به دست می آید، لوله را به موقعیت شروع برگرداند.

سرعت انحراف نباید بیش از 50 mm/s باشد.

یک چرخه شامل فشار به پایین به 7.5 میلی متر و بازگشت به نقطه شروع است.

مدت یک چرخه: ≤ 60 s

فاصله بین چرخه ها: ≤ 10 s

آزمایش پس از 20 چرخه به طور خودکار متوقف می شود.

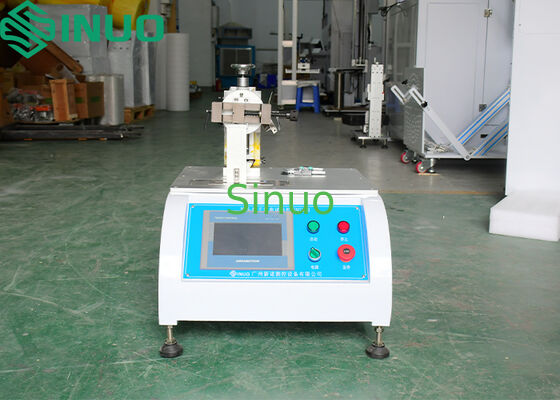

AS/NZS 3112:2017 شکل 2.8 دستگاه آزمایش خم شدن فلج 0

توضیحات تست های استاندارد خاص:

آزمون JIS C 8303

نمونه باید در هوا در20 ± 2 °Cبرای حدود1 ساعت، سپس بلافاصله در لامپ ثابت می شود، همانطور که در شکل 2 نشان داده شده است.
يک ترمينال، در حدود8.5 میلی متر از ریشه پلگ، به طور متناوب به سمت چپ و راست با سرعت10 بار در دقیقه، بین موقعیت ها1 ′′2 (15°)و3°4 (15°)، برای30 چرخه، برای تعیین اینکه آیا شکستگی ترمینال رخ می دهد.

آزمون AS/NZS 3112

پلگ در معرض خم شدن در یک موقعیت است14 ± 0.5 mm از ریشه پلگ، با جابجایی7.5 ± 0.3 میلی متر، نگه داشته شده۶۰ ثانیه، و همان عمل تکرار می شود20 بار.
پس از آزمایش، بررسی می شود که آیا ترمینال شکسته است یا خیر.

آزمایشگر مجهز به وسایل خاص طراحی شده است که اجازه می دهدتنظیم جلو و عقب و چپ و راستاز پلگ برای موقعیت دقیق
سیستم محرک از یکموتور سرو، اطمینان از اینکه سرعت آزمایش با الزاماتحداکثر 50 mm/sو10 چرخه در دقیقه.

مشخصات فنی:

ماده	مشخصات
ایستگاه	واحد واحد
حالت کنترل	کنترل PLC با صفحه نمایش لمسی
حالت درایو	محرک سرو
ماده آزمایش	آزمایش خم شدن فلک (طریق جابجایی ثابت)
محدوده نیروی	0 ¥ 1000 N
قطعیت نیروی	0.1 N (نمایش نیروی در زمان واقعی برای قضاوت تماس)
ضربه ی آزمون	0 ≈ 200 میلی متر
روش نگهداری نمونه	دستگاه نیروی: دستگاه مخصوص نوع بادکنک برای نیروی پایین و تنظیم مجدد پین
	ثابت نمونه: مراکز پین به طوری که جهت نیروی است centripetal
سرعت آزمایش	تنظیم شده 10~300 mm/min (پیش فرض ≤ 50 mm/s)
زمان فاصله	0999.9 s، قابل تنظیم از پیش
موقعیت اعمال نیروی	14 ± 0,5 میلی متر از سطح جفت گیری پلاگین
جابجایی	7.5 ± 0.3 mm از نقطه شروع
تعداد چرخه ها	0 ¥9999 چرخه، پیش تنظیم
ابعاد و وزن	تقريباً500 × 500 × 1100 میلی متر (W × D × H)
وزن تجهیزات	تقريباً120 کیلوگرم
منبع برق	AC 220 V ± 10٪، 50 ∼ 60 هرتز 0.5 کیلووات
