UL 2594 Cla.58 EV Charging Plug Drive-Over 4893N Test Equipment

تجهیزات تست برای بررسی اینکه آیا دوشاخه یا کانکتور وسیله نقلیه باید مقاومت کافی در برابر آسیب ناشی از رانده شدن توسط وسیله نقلیه داشته باشد، استفاده می شود، مگر اینکه دارای سیستم مدیریت کابل باشد که از رها شدن لوازم جانبی روی زمین جلوگیری کند.

• IEC 62196-1: 2022 بند 33
• UL 2594:2016 بند 58

IEC 62196-1:2022 بند 33:لوازم جانبی سیم کشی شده با کابل با حداقل اندازه از نوع توصیه شده توسط سازنده باید در هر موقعیت عادی استراحت بر روی یک کف بتنی قرار گیرد. نیروی خردکننده (5000±250) نیوتن یا (11000±550) نیوتن باید توسط یک تایر معمولی خودرو، P225/75R15 یا یک تایر معادل آن مناسب برای بار اعمال شود، که بر روی یک لبه فولادی نصب شده و با فشار (0.1±2.2) بار باد شود. چرخ باید روی کانکتور یا دوشاخه خودرو با سرعت (2±8) کیلومتر در ساعت بچرخد. لوازم جانبی باید قبل از اعمال نیرو در جهتی متفاوت برای هر نمونه، در موقعیت استراحت طبیعی قرار گیرد. لوازم جانبی تحت آزمایش باید در یک موقعیت ثابت نگه داشته یا مسدود شود تا در طول اعمال نیروی اعمالی حرکت قابل ملاحظه ای نداشته باشد. در هیچ موردی نباید نیرویی به پین ​​های بیرون زده اعمال شود.

UL 2594:2016 بند 58:لوازم جانبی سیم کشی شده با کابل با حداقل اندازه از نوع توصیه شده توسط سازنده باید در هر موقعیت عادی استراحت بر روی یک کف بتنی قرار گیرد. نیروی خرد کننده 4893 نیوتن (1100 پوند فات) باید توسط یک تایر معمولی خودرو، P225/75R15 یا یک تایر معادل آن مناسب برای بار اعمال شود، که بر روی یک لبه فولادی نصب شده و تا فشار 13±218 کیلو پاسکال (2±32 psi) باد شود. چرخ باید روی کانکتور یا دوشاخه خودرو با سرعت 2±8 کیلومتر در ساعت (5±1.25 مایل در ساعت) بچرخد. لوازم جانبی باید قبل از اعمال نیرو در جهتی متفاوت برای هر نمونه، در موقعیت استراحت طبیعی قرار گیرد. لوازم جانبی تحت آزمایش باید در یک موقعیت ثابت نگه داشته یا مسدود شود تا در طول اعمال نیروی اعمالی حرکت قابل ملاحظه ای نداشته باشد. در هیچ موردی نباید نیرویی به پین ​​های بیرون زده اعمال شود.

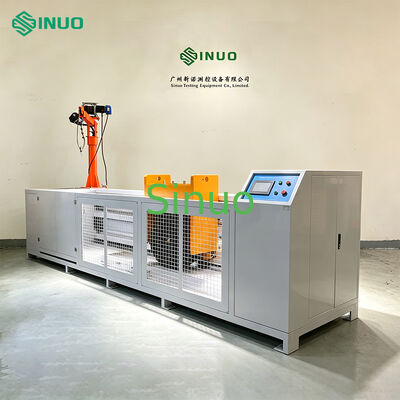

این مجموعه کامل از تجهیزات تست دارای یک محفظه محافظ ساخته شده از صفحات فولادی نورد سرد با پوشش بیرونی با پوشش تفلون است. پایه آن با پانل های کف سیمانی شبیه سازی شده نصب شده است. مجموعه غلتشی تعبیه شده در هنگام عبور از روی اجسام، حرکت کشویی آزادانه بالا و پایین لاستیک های خودرو را تکرار می کند، در حالی که کانکتورهای شمع شارژ فشار بار مربوطه را تحمل می کنند. یک واحد محرک اختصاصی مکانیزم غلتش را برای انجام حرکات غلتشی رفت و برگشتی نیرو می دهد. قطعات ساختاری اصلی از فولاد ضد زنگ و آلیاژ آلومینیوم ساخته شده‌اند و تست‌های استاندارد نورد تایر را بر روی نمونه‌های آزمایشی تحت شرایط عملیاتی واقعی امکان‌پذیر می‌سازند.

• پایه تجهیزات مجهز به سپرهای ایمنی است تا عملیات تست قابل اعتماد را تضمین کند. پدهای ضد ضربه و چرخ‌های یونیورسال در پایین برای جابجایی و مونتاژ بدون دردسر نصب شده‌اند. ریل های کشویی خطی سنگین حرکت پایدار مجموعه غلتکی را تضمین می کند. این واحد مجهز به موتورهای با گشتاور بالا و کاهنده‌های چرخ دنده حلزونی، محور اصلی را برای چرخاندن و تنظیم سرعت تست برای تست‌های تراکم و غلتش هدایت می‌کند. یک ساختار کشویی موقعیت یابی نمونه با پایه های ثابت اختصاصی کاملاً با استانداردهای آزمایش صنعت مطابقت دارد.
• مکانیزم تنظیم فشار بار از تنظیم ارتفاع عمودی پشتیبانی می کند. کل بار آزمایشی شامل وزن لاستیک‌های آزمایشی، براکت‌های لغزشی بالا و پایین به‌علاوه وزنه‌های تعادل اضافی است که شبیه‌سازی دقیق بار را ممکن می‌سازد.
• این عملکرد دو طرفه تایر محور را تصویب می کند. چرخش موتور به جلو و عقب باعث می شود تایرها به عقب و جلو بچرخند و نمونه های آزمایشی در جای خود ثابت نگه داشته می شوند. این طراحی شبیه سازی بسیار معتبری از حرکات چرخشی رفت و برگشتی تایر خودرو در دنیای واقعی برای آزمایش عملکرد غلتشی نمونه دقیق ارائه می دهد.
• سیستم کنترل به طور مستقل پیکربندی شده است. واحد اصلی از کنترل هوشمند PLC با عملکرد صفحه لمسی بصری استفاده می کند. سوراخ‌های ثابت و درگاه‌های سیم‌کشی از قبل رزرو شده روی پایه، نصب پایدار و اتصال مدار را تسهیل می‌کنند.

• کل دستگاه مجهز به حصار محافظ برای جلوگیری از انحراف تصادفی چرخ ها و جلوگیری از آسیب های مکانیکی به پرسنل است.
• دارای بازوی جرثقیل مکانیکی ثابت است که برای بارگیری وزنه ها راحت، کم مصرف و ایمن است.
• دارای سوئیچ حفاظت از نشتی
• دارای محافظ اضافه بار موتور است
• دارای عملکرد ایمنی قفل درب است و وقتی در باز می شود چرخ دستی نمی تواند حرکت کند

• منبع تغذیه: سه فاز AC480V±10%/60Hz، قدرت 15KW
• ابعاد کلی: تقریباً W4700 * D1300 * H3000 میلی متر
• وزن: تقریبا 2400 کیلوگرم
