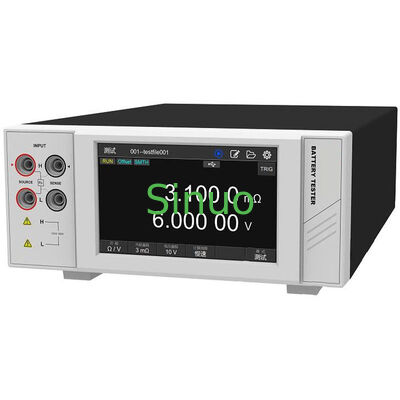

تست مقاومت داخلی باتری چهار ترمینال AC 0.1uΩ-3.1kΩ

مقدار تولیدی:	1
قیمت:	Customized
بسته بندی استاندارد:	مورد تخته سه لا
دوره تحویل:	30 روز
روش پرداخت:	T/T
ظرفیت تامین:	20 ست در ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع

نام تجاری

Sinuo

گواهی

Calibration Certificate (Cost Additional)

شماره مدل

SN-BTS7500

محدوده مقاومت:

0.1uΩ-3.1kΩ

حد نمونه:

باتری لیتیومی

دقت مقاومت:

اندازه گیری مقاومت:

درجه 7

محتوای تست:

مقاومت و ولتاژ

روش تست:

روش تست 4 ترمینال AC

فرکانس جریان:

1 کیلوهرتز ± 0.2 هرتز

دقت ولتاژ:

0.01% ±

برجسته کردن:

تستر مقاومت داخلی باتری چهار ترمیناله

تستر مقاومت داخلی باتری AC

توضیحات محصول

0.1uΩ-3.1kΩ تست مقاومت داخلی باتری چهار ترمینالی AC

مرور کلی محصول

این تجهیز از یک منبع جریان ثابت AC 1 کیلوهرتز و روش چهار ترمینالی برای اندازه‌گیری مقاومت داخلی AC (ACIR) و ولتاژ مدار باز (OCV) باتری‌های لیتیومی استفاده می‌کند. این دستگاه از وضوح امپدانس AC تا 0.1 میکرو اهم و قابلیت‌های ضد تداخل عالی برخوردار است.

این تجهیز به طور گسترده در فرآیندهایی مانند تشکیل سلول و تست ظرفیت، غربالگری باتری برای ماژول‌ها/بسته‌ها و بازرسی باتری قبل و بعد از تولید استفاده می‌شود. همچنین به طور گسترده در بازرسی باتری ماژول‌ها/بسته‌های بزرگ ولتاژ بالا مانند باتری‌های قدرت و کابینت‌های باتری ذخیره انرژی قبل از تولید مورد استفاده قرار می‌گیرد.

ویژگی‌های محصول

تست با دقت بالا: مقاومت داخلی باتری: 0.1 میکرو اهم تا 3.1 کیلو اهم، دقت 0.5%، 7 محدوده اندازه‌گیری؛ ولتاژ مدار باز: 10 میکرو ولت تا 100 ولت/300 ولت/1000 ولت/2100 ولت، دقت 0.01%، چندین محدوده اندازه‌گیری
عملکرد مقایسه‌گر: مقاومت داخلی باتری و ولتاژ مدار باز دارای سوئیچ‌های عملکرد مقایسه‌گر هستند که امکان تنظیم جداگانه حدود بالا و پایین برای مقاومت و ولتاژ و تست جبران را فراهم می‌کند.
تست قابل اعتماد: تست روش چهار ترمینالی AC، کنتاکت‌های کواکسیال با قطر 4 میلی‌متر، کابل تست ضد تداخل. عملکرد تشخیص تماس، طراحی ضد جرقه قابل برنامه‌ریزی

مشخصات فنی

مدل محصول	BTS7501	BTS7503
پیکربندی عملکرد	MAX100V, ACIR	MAX300V, ACIR
مقاومت داخلی AC
روش اندازه‌گیری	روش 4 ترمینالی AC
فرکانس جریان	1kHz±0.2Hz
محدوده مقاومت	3 میلی‌اهم \| 30 میلی‌اهم \| 300 میلی‌اهم \| 3 اهم \| 30 اهم \| 300 اهم \| 3000 اهم
حداکثر مقدار نشان داده شده	3.1000 میلی‌اهم \| 31.000 میلی‌اهم \| 310.00 میلی‌اهم \| 3.1000 اهم \| 31.000 اهم \| 310.00 اهم \| 3100.0 اهم
وضوح مقاومت	0.1 میکرو اهم \| 1 میکرو اهم \| 10 میکرو اهم \| 100 میکرو اهم \| 1 میلی‌اهم \| 10 میلی‌اهم \| 100 میلی‌اهم
جریان اندازه‌گیری	100 میلی‌آمپر \| 10 میلی‌آمپر \| 1 میلی‌آمپر \| 100 میکرو آمپر \| 10 میکرو آمپر
دقت مقاومت	محدوده 3 میلی‌اهم: ±(0.5% * مقدار خوانده شده + 10 رقم)؛ بالاتر از محدوده 3 میلی‌اهم: ±(0.5% * مقدار خوانده شده + 5 رقم)
ولتاژ DC
محدوده ولتاژ	6 ولت \| 60 ولت \| 100 ولت \| 300 ولت
وضوح ولتاژ	10 میکرو ولت \| 100 میکرو ولت \| 1 میلی ولت \| 1 میلی ولت
حداکثر مقدار نمایش	±6.00000 ولت \| ±60.0000 ولت \| ±100.000 ولت \| ±310.000 ولت
دقت ولتاژ	± (0.01% * مقدار خوانده شده + 3 رقم)
عملکردهای پنل	عملکرد صفحه لمسی، ذخیره 100 شرط تست، شامل عملکردهایی مانند تشخیص مدار باز، مقایسه‌گر، انتخاب سرعت، انتخاب دنده و انتخاب عملکرد
عملکردهای رابط	RS232، LAN، I/O
محیط عملیاتی	عملیاتی: 0 تا 40 درجه سانتی‌گراد، زیر 80% رطوبت نسبی (بدون میعان)؛ دقت تضمین شده: 23 درجه سانتی‌گراد ±5 درجه سانتی‌گراد، زیر 80% رطوبت نسبی (بدون میعان)
منبع تغذیه	AC220V±10%، 50Hz/60Hz، 20VA
ابعاد	BTS7503/BTS7501: 21389300 (عرضارتفاععمق، میلی‌متر)

پنل پشتی
