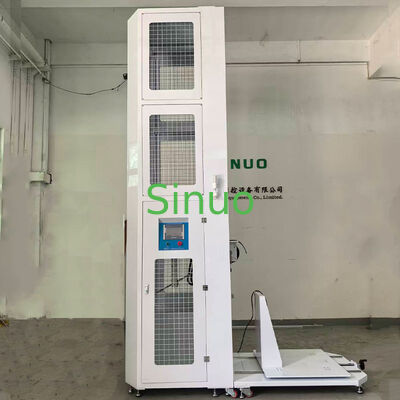

IEC 61851-1 سیستم شارژ رسانای خودروی الکتریکی تجهیزات تست کد IK

مقدار تولیدی:	1
قیمت:	قابل مذاکره
بسته بندی استاندارد:	مورد تخته سه لا
دوره تحویل:	30 روز
روش پرداخت:	T/T
ظرفیت تامین:	20 ست در ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع

نام تجاری

Sinuo

گواهی

Calibration Certificate (Cost Additional)

شماره مدل

SNQC1008B

انرژی ضربه ای:

5, 20J

جرم معادل:

1.7 کیلوگرم، 1 ± 5 کیلوگرم

محدوده ارتفاع:

200-2500 میلی متر

طول لوله تاب:

1000 میلی متر

قطر لوله:

15.9 میلی متر

روش انتشار:

انتشار الکترومغناطیسی

قطره ارتفاع:

0-500 میلی متر

روش بلند کردن:

موتوری

ارتفاع ضربه:

300 - 2000 میلی متر

برجسته کردن:

تجهیزات آزمایش شارژ رسانا

تجهیزات آزمایش IEC 61851-1

تجهیزات آزمایش کد IK

توضیحات محصول

تجهیزات تست کد IK سیستم شارژ رسانای خودروی الکتریکی IEC 61851-1

استانداردها و بندهای کاربردی

IEC60068-2-75:2014 تست های محیطی - بخش 2-75: تست ها - تست Eh: تست های چکش
IEC62262:2021 درجه حفاظت ارائه شده توسط محفظه ها برای تجهیزات الکتریکی در برابر ضربات مکانیکی خارجی (کد IK)
IEC 61851-1-2017 سیستم شارژ رسانای خودروی الکتریکی - بخش 1: الزامات عمومی 12.11
IEC 62477-1:2022 الزامات ایمنی برای سیستم ها و تجهیزات مبدل الکترونیک قدرت - بخش 1: عمومی 5.2.2.4.3
بند 5.19 از NB/T33008.1-2018، بند 7.15 از NB/T33001-2018، بند 7.11 از NB/T33002-2018، و ماده 10.2.701.2 از IEC 62439-7:2022

هدف، اصل تجهیزات و ساختار

این تجهیزات برای انجام تست های استحکام مکانیکی بر روی ستون های شارژ خودروی الکتریکی یا کابینت های توزیع برای شارژ خودروها استفاده می شود.

طبق تست Eha: آونگ و عنصر ضربه از طریق یک لوله آونگ 1 متری در ارتفاع معین آزادانه رها می شوند. آنها در پایین ترین نقطه در جهت عمودی به نمونه ضربه می زنند. از طریق تبدیل انرژی پتانسیل گرانشی به انرژی جنبشی، هدف تست ضربه بر روی نمونه حاصل می شود.

طبق تست Ehc: چکش سقوط عمودی، عنصر ضربه به صورت عمودی از حالت سکون از طریق یک مجرا بر روی سطح افقی نمونه رها می شود. از طریق تبدیل انرژی پتانسیل گرانشی به انرژی جنبشی، هدف تست ضربه بر روی نمونه حاصل می شود.

نمودار ساختار

کنترل و عملیات

کنترل PLC، عملیات صفحه لمسی، کنترل بالابر، کنترل رهاسازی همگی در عملیات صفحه لمسی ادغام شده اند. عملیات از راه دور از طریق کنترل از راه دور مادون قرمز نیز در دسترس است.

محدوده نمونه تست

ستون های شارژ AC دیواری و ستونی
ستون های شارژ DC کابینتی

توجه: اندازه ستون های شارژ نصب شده بر روی سکوی نمونه نباید از WDH = 1*1*2.0 متر تجاوز کند. ستون های شارژ ایستاده نباید از 2.5 متر تجاوز کنند.

موارد تست

تست ضربه آونگ (ضربه جانبی)
تست ضربه چکش سقوطی (ضربه سطح بالایی)

درایو و انتقال

درایو: بالابر توسط موتور و کاهنده هدایت می شود، در حالی که رهاسازی توسط یک آهنربای الکتریکی انجام می شود.

انتقال: پیچ توپی دقیق + ریل راهنمای خطی

پارامترهای اصلی - ساختار آونگ

عملکرد اثر ثانویه ضد ضربه	بله، یک لوله نوسان قفل شونده خودکار وجود دارد که اطمینان حاصل می کند که ضربه ثانویه رخ نخواهد داد.
روش بالابر و پایین آورنده لوله نوسان	درایو موتور، ورودی ارتفاع از طریق صفحه لمسی
روش رهاسازی آونگ	رهاسازی آهنربای الکتریکی، رهاسازی با یک کلیک
انرژی ضربه آونگ	انرژی 5، 20 ژول (سطوح IK08، IK10)
جرم معادل عنصر ضربه آونگ	1.7 کیلوگرم، 5 کیلوگرم ± 1%، دستیابی به جرم معادل هنگام ترکیب با لوله نوسان
لوله نوسان	لوله فولادی با طول 1000 میلی متر و قطر خارجی 15.9 میلی متر (5، 20 ژول)
موقعیت ضربه نمونه	قابل تنظیم الکتریکی بالا و پایین، دامنه حرکت 300 - 2000 میلی متر، کنترل شده توسط صفحه لمسی
ارتفاع سقوط	0 - 500 میلی متر، با نمایش مقیاس، زاویه ضربه قابل تنظیم

پارامترهای اصلی - ساختار چکش سقوطی

روش بالابر و پایین آورنده چکش سقوطی	درایو موتور، ورودی ارتفاع از طریق صفحه لمسی
روش رهاسازی چکش سقوطی	رهاسازی آهنربای الکتریکی، رهاسازی با یک کلیک
انرژی ضربه چکش سقوطی	انرژی 5، 20 ژول (سطوح IK08، IK10)
جرم معادل عنصر ضربه چکش سقوطی	1.7 کیلوگرم، 5 کیلوگرم ± 1%، جرم معادل چکش در حال سقوط برابر با وزن خود آن است
کاتتر	کانال های چکش سقوطی 5 ژول و 20 ژول هر کدام
صفحه پایه	صفحه پایه فولادی ضخیم تحمل کننده بار
موقعیت ضربه نمونه	قابل تنظیم الکتریکی بالا و پایین، دامنه حرکت 300 - 2000 میلی متر، کنترل شده توسط صفحه لمسی
موقعیت افقی ضربه نمونه	موقعیت کشویی مکانیزم چکش سقوطی قابل تنظیم برای دستیابی به هدف ضربه زدن به نقاط مختلف سطح بالایی
ارتفاع سقوط چکش در حال سقوط	0 - 500 میلی متر، نمایش صفحه لمسی. با استفاده از دکمه های صفحه لمسی، پس از تماس اولیه، ارتفاع تنظیم شده قابل تنظیم است.

پارامترهای اصلی - ساختار سکوی نمونه

اندازه	1.0 * 1.2 متر، قادر به نگهداری نمونه های 1 * 1 متر
صفحه پایه	ضخامت 10 میلی متر، با سوراخ های نصب رزوه دار در بالا برای نصب نمونه
ستون	ستون را نصب کرده و با صفحه پشتی برای نصب نمونه مطابقت دهید
ساختار جداسازی اتصال سریع	می توان آن را به قاب ضربه متصل و جدا کرد. هنگام انجام تست نمونه های کوچک، در حالت متصل استفاده می شود؛ هنگام انجام ستون های DC در مقیاس بزرگ، در حالت جدا شده استفاده می شود.
عملکرد	حفاظت از اضافه بار موتور حفاظت از توقف اضطراری مجهز به چراغ های نشانگر سه رنگ: زرد - نشان دهنده حالت آماده به کار، سبز - نشان دهنده حالت در حال اجرا، قرمز - نشان دهنده حالت هشدار. نمایش وضعیت در زمان واقعی ارائه می شود. حفاظت از نشتی
حالت حرکت	قاب ضربه و سکوی نمونه مجهز به پایه های حمایتی و غلتکی هستند که قابل جابجایی بوده و می توان آنها را قفل کرد تا پشتیبانی روی زمین محکم شود.

پیوست: جدول 1 - مشخصات عناصر ضربه

انرژی / ژول	≤1 ±10%	2 ±5%	5 ±5%	10 ±5%	20 ±5%	50 ±5%
جرم معادل ± 2% کیلوگرم	0.25(0.2)	0.5	1.7	5	5	10
مواد	نایلون		فولاد
R/mm	10	25	25	50	50	50
D/mm	18.5(20)	35	60	80	100	125
f/mm	6.2(10)	7	10	20	20	25
r/mm	-	-	6	-	10	17
l/mm	طبق مقدار تنظیم شده جرم معادل، به پیوست A مراجعه کنید

جدول 2 - ارتفاع سقوط

انرژی/ژول	0.14	0.2	(0.3)	0.35	(0.4)	0.5	0.7	1	2	5	10	20	50
جرم معادل/کیلوگرم	0.25	(0.2)	0.25	(0.2)	0.25	(0.2)	(0.2)	0.25	0.5	1.7	5	5	10
ارتفاع سقوط ± 1% میلی متر	56	(100)	80	(150)	140	(200)	(250)	200	400	300	200	400	500

توجه 1: به 3.2.2 توجه مراجعه کنید؛ توجه 2: واحد انرژی ژول (J) در این بخش از شتاب استاندارد گرانش (g) مشتق شده است و g به 10 متر بر ثانیه مربع گرد شده است.

جدول 3 - تطابق بین کدهای IK و انرژی های برخورد مربوطه

کد IK	IK00	IK01	IK02	IK03	IK04	IK05	IK06	IK07	IK08	IK09	IK10	IK11
انرژی برخورد / ژول	الف	0.14	0.2	0.35	0.5	0.7	1	2	5	10	20	50

توجه: IK11 برای محفظه های خاص یا توری های محافظ در کاربردهای فضای باز بسیار سخت استفاده می شود. هنگامی که استانداردهای محصول مربوطه خلاف آن را مشخص می کنند، IK11 نمی تواند جایگزین تست سنباده زنی شود.

الف طبق این استاندارد، هیچ حفاظتی وجود ندارد.
