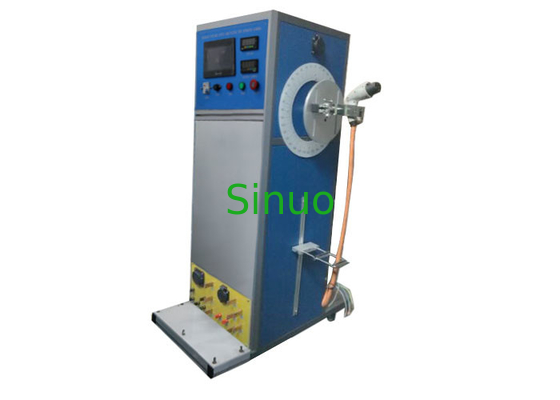

تجهیزات تست تک وسیله نقلیه تجهیزات تست غیر قابل جابجایی تست مقاومت خمشی مکانیکی
| Control Method: | PLC | Test Station: | تنها |
| Drive Mode: | موتور سروو | Flexing Angle: | 0-360 درجه قابل تنظیم است |
| Flexing Rate: | 0-60 چرخه در دقیقه قابل تنظیم است | Flexing Cycles: | چرخه 99 999999 قابل تنظیم است |
| High Light: | تجهیزات تست خودرو,تجهیزات تست خودرو |
||
لوازم جانبی غیر قابل بازپرداخت وسایل نقلیه مقاومت مکانیکی 90 درجه خم شدن
استانداردها و بندها:
IEC62196-1: 2014 "بند ، پریز برق ، اتصالات وسیله نقلیه و ورودی های وسیله نقلیه - شارژ رسانای وسیله نقلیه الکتریکی - قسمت 1: الزامات عمومی" بند 26.4 ، شکل 14
IEC60309-1: 2012 "بند ، سوکت و اتصالات و اتصالات برای اهداف صنعتی - قسمت 1: الزامات عمومی" بند 24.4 ، شکل 9
نمونه ها و محدودیت ها:
رابط های شارژ وسیله نقلیه الکتریکی (پلاگین ، پریز برق ، اتصالات وسیله نقلیه) ، شاخه های هدف صنعتی ، پریز برق و اتصالات.
کاربرد:
استفاده می شود برای پردازش تست خمش بار مکانیکی از شاخه های وسیله نقلیه ، سوکت ها و لوازم جانبی غیر قابل بازپرداخت جفت.
اصل آزمون:
تصویب موتور سروو برای هدایت تورنت ، برای ساخت نمونه به سمت چپ و راست ، آزمایش با رسیدن چرخه تست به مقدار از پیش تعیین شده به طور خودکار متوقف می شود.
ساختار:
این وسیله توسط یک موتور سروو هدایت می شود ، با صفحه آلومینیومی در حال نصب برای نمونه های با اندازه بزرگ ، می توان فهمید که محور نوسانات تا حد امکان با ورودی ورودی سیم مطابقت دارد در هنگام بستن نمونه ، در نتیجه به حداقل جابجایی جانبی کابل انعطاف پذیر دست پیدا می کنید. بار.
ابعاد و وزن:
منبع تغذیه: AC220V ± 10٪ ، 50 / 60Hz ، برق 3KW یا مطابق با نیاز منبع تغذیه محلی مشتری
ابعاد: در مورد W1000 * D800 * H1600mm
وزن: حدود 150 کیلوگرم
پارامترهای فنی:
| ایستگاه آزمایش | تنها |
| روش کنترل برق | کنترل یکپارچه PLC ، عملکرد رابط لمسی انسانی 7 اینچی |
| حالت رانندگی | موتور سروو |
| روش بستن نمونه | بستن مکانیکی ، موقعیت نقطه بستن قابل تنظیم است |
| زاویه خمشی | 0-360 درجه را می توان آزادانه تنظیم کرد (پیش فرض 90 درجه ، 45 درجه در هر طرف عمودی) |
| نرخ خمشی | 0-60 چرخه در دقیقه ، از پیش تعیین شده است |
| چرخه های خمشی | 999999 0 can می تواند از پیش تعیین شده ، به طور پیش فرض 20000 چرخه |
| وزن را بارگیری کنید | 20N، 25N، 50N، 75N، 100N |
| قدرت بار | کابینت بار خارجی با ولتاژ قابل تنظیم بین هادی 0-250 ولت و جریان قابل تنظیم AC0-400A فعلی اختیاری است |
| داوری آزمون | قضاوت بر اساس سیگنالهایی که جریان در حال انجام است یا خیر |
