تست کننده ضربه پاندول کم انرژی IEC 60898 برای آزمایش قطع کننده مدار و سوکت
| Applied Standard: | IEC60898-1 | Impact Mass: | 1G 150 ± (200 گرم) |
| Mounting Bracket Mass: | 10±1 کیلوگرم | Mounting Bracket Size: | 175*175*8 میلی متر |
| Sample Range: | پنل/راه آهن/نوع سوار/پانل | Impact Head: | R10 پلی آمید ، سختی HR100 |
| Mounting brackets: | می تواند 90 ± rege بچرخد | Position regulation: | 100 ～ 100 میلی متر قابل تنظیم |
| High Light: | IEC 60898 تست کننده ضربه آویزان,تست کننده ضربه وزنی کم,تست کننده ضربه ی پاندول قطع کننده مدار |
||

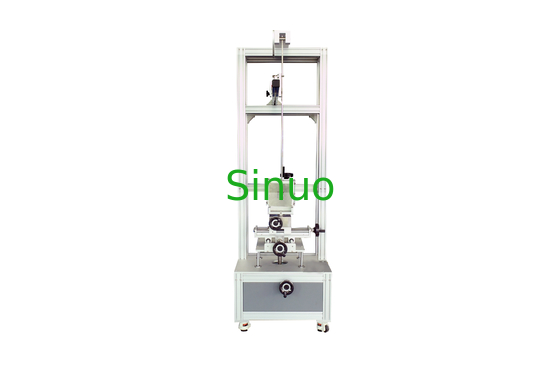

تستر ضربه آونگی کم انرژی IEC 60898 برای تست کلید مدار و سوکت
بررسی اجمالی محصول:
این تجهیزات تست ضربه آونگی کم انرژی برای انجام تستهای مقاومت در برابر ضربه مکانیکی مطابق با استانداردهای IEC 61009-1:2012 و IEC 60898-1:2015 طراحی شده است. این دستگاه برای سوکتهای سوئیچ، کلیدهای مدار نصب شده روی پنل و ریل، کنتاکتورها، جعبههای نصب و سایر دستگاههای الکتریکی که ممکن است در حین استفاده معمولی تحت تنش مکانیکی قرار گیرند، کاربرد دارد.
با استفاده از اصل آونگ 1 متری (تست Eha)، چکش ضربه از ارتفاع مشخصی رها میشود و از طریق تبدیل انرژی گرانشی، ضربه دقیقی را به نمونه آزمایشی وارد میکند. این امر شوکهای مکانیکی دنیای واقعی را شبیهسازی میکند تا دوام و ایمنی ساختاری قطعات در معرض دید را ارزیابی کند.
ویژگی های کلیدی:
انطباق با استاندارد: IEC 61009-1:2012، IEC 60898-1:2015
بدون نیاز به نصب: طراحی ایستاده روی زمین، آماده استفاده
براکت نصب انعطاف پذیر: کاملاً قابل تنظیم در جهتهای X، Y، Z (±100 میلیمتر) و قادر به چرخش ±90 درجه حول محورهای افقی و عمودی
تست ضربه هدفمند: زاویه رهاسازی را میتوان برای ضربه زدن به سطوح جلو یا جانبی نمونه تنظیم کرد
پشتیبانی از نمونههای متنوع: سازگار با کلیدهای مدار نصب شده روی پنل، ریل و توکار
پارامترهای فنی:
| مدل | SN2507 |
| محدوده نمونه قابل استفاده | کلید مدار نصب شده روی پنل، ریل، توکار، نصب شده روی پنل |
| سر عنصر ضربه | پلی آمید R10، سختی HR100 |
| جرم عنصر ضربه (جرم معادل) | 150±1 گرم (200 گرم) |
| کیفیت براکت نصب | 10±1 کیلوگرم |
| براکت های نصب | می تواند ±90 درجه حول صفحه نصب بچرخد، صفحه نصب می تواند ±90 درجه حول محور عمودی بچرخد، سه محور X، Y، Z قابل تنظیم هستند |
| تنظیم موقعیت | براکت X-100～100mm، Y-100～100mm، Z-100～100mm قابل تنظیم |
| آونگ نوسانی | یک آونگ فولادی با طول 1000±1 میلیمتر، جرم 100±1 گرم، قطر بیرونی مواد 9 میلیمتر و ضخامت دیواره 0.5 میلیمتر |
| ارتفاع ضربه | 0-500 میلیمتر، نمایش مقیاس (تبدیل زاویه مربوطه) |
| صفحه نصب کلید مدار | تخته لمینت 175*175*8 |
| فیکسچر نمونه |
فیکسچر نصب کلید مدار غیر محصور
گیره های نصب کلید مدار نصب شده روی پنل
|
| ابعاد | 860mm×650mm×2000mm |
| وزن | حدود 140 کیلوگرم |
| انرژی /J | 0.14 | 0.2 | (0.3) | 0.35 | (0.4) | 0.5 | 0.7 | 1 | 2 | 5 | 10 | 20 | 50 | ||
| جرم معادل /kg | 0.25 | (0.2) | 0.25 | (0.2) | 0.25 | (0.2) | (0.2) | 0.25 | 0.25 | 0.25 | 0.5 | 1.7 | 5 | 5 | 10 |
| ارتفاع سقوط ±1% میلیمتر | 56 | (100) | 80 | (150) | 140 | (200) | (250) | 200 | 280 | 400 | 400 | 300 | 200 | 400 | 500 |
| توجه 1، به یادداشت 3.2.2 مراجعه کنید. توجه 2، واحد انرژی این قسمت از ژول (J) از شتاب گرانش استاندارد (g) مشتق شده است، مقدار کل g گرد شده: 10m / s2. | |||||||||||||||
