IEC 61009-1 قطع‌کننده‌های مدار 500 میلی‌متری دستگاه تست ضربه مکانیکی

مقدار تولیدی:	1
قیمت:	Customized
بسته بندی استاندارد:	تخته سه لا
دوره تحویل:	30 روز
روش پرداخت:	L / C ، ، T / T ، Western Union ، MoneyGram
ظرفیت تامین:	10 مجموعه در هر ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع

نام تجاری

Sinuo

گواهی

Calibration Certificate (Cost Additional)

شماره مدل

SN6618

Applied Standard:

IEC 61009-1

Impact Mass:

150±1g(200g)

نصب توده براکت:

10±1 کیلوگرم

Mounting Bracket Size:

175*175*8 mm

محدوده نمونه:

پنل/راه آهن/نوع سوار/پانل

سر ضربه:

R10 پلی آمید ، سختی HR100

برجسته کردن:

IEC 61000-4-6 سیستم تست BCI

سیستم آزمایش EMC BCI

تجهیزات آزمایش EMC 400 مگاهرتز

توضیحات محصول

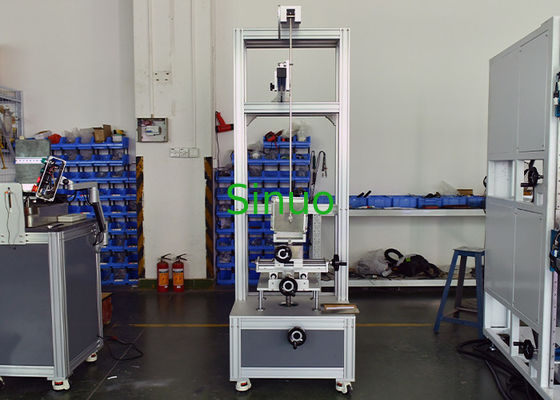

دستگاه تست ضربه مکانیکی 500 میلی‌متری برای قطع‌کننده‌های مدار IEC 61009-1

پیکربندی سیستم:

تجهیزات تست با الزامات استاندارد IEC 61009-1:2012، بند 9.13 IEC60898-1:2015 و غیره مطابقت دارد.

این دستگاه برای سوکت‌های سوئیچ، جعبه‌های نصب سطحی، کنتاکتورها، قطع‌کننده‌های مدار هوای AC با محفظه قالب‌گیری شده و غیره استفاده می‌شود تا مقاومت در برابر ضربه قطعات در معرض دید که ممکن است در حین استفاده معمولی تحت تأثیر ضربه مکانیکی قرار گیرند، تأیید شود.

اصل تست: با توجه به تست Eha: آونگ، عنصر ضربه در ارتفاع معینی از طریق یک آونگ 1 متری آزاد می‌شود، در پایین‌ترین نقطه در جهت عمودی به نمونه برخورد می‌کند و از طریق تبدیل انرژی پتانسیل گرانشی به انرژی جنبشی، هدف از تست ضربه بر روی نمونه حاصل می‌شود.

ویژگی‌ها: این تجهیزات که به عنوان دستگاه تست ضربه آونگ کم‌انرژی نیز شناخته می‌شود، ساختار ایستاده روی زمین را اتخاذ می‌کند و نیازی به نصب ندارد. براکت نصب نمونه را می‌توان به سمت بالا و پایین، چپ، راست و جلو و عقب تنظیم کرد. در عین حال، می‌توان آن را حول محور عمود بر صفحه نصب تنظیم کرد و صفحه نصب می‌تواند حول محور عمودی بچرخد، در مجموع wuzhou2 قابل تنظیم است. میله نوسانی می‌تواند زاویه رهاسازی را از طریق محور تنظیم کند، به طوری که ضربه را در موقعیت‌های مختلف جلو و کنار نمونه به دست آورد و الزامات تست ضربه اکثر محصولات مشابه را پوشش دهد.

پارامترهای فنی:

مدل	SN2507
محدوده نمونه قابل اجرا	نصب روی پنل، نصب ریلی، توکار، قطع‌کننده مدار نصب روی پنل
سر عنصر ضربه	پلی آمید R10، سختی HR100
جرم عنصر ضربه (جرم معادل)	150±1 گرم (200 گرم)
کیفیت براکت نصب	10±1 کیلوگرم
براکت‌های نصب	می‌تواند ±90 درجه حول صفحه نصب بچرخد، صفحه نصب می‌تواند ±90 درجه حول محور عمودی بچرخد، محورهای X، Y، Z را می‌توان تنظیم کرد
تنظیم موقعیت	براکت X-100～100mm، Y-100～100mm، Z-100～100mm قابل تنظیم
آونگ نوسانی	یک آونگ فولادی با طول 1000±1 میلی‌متر، جرم 100±1 گرم، قطر بیرونی مواد 9 میلی‌متر و ضخامت دیواره 0.5 میلی‌متر
ارتفاع ضربه	0-500mm، نمایش مقیاس (تبدیل زاویه مربوطه)
صفحه نصب قطع‌کننده مدار	تخته لمینت 1751758
گیره نمونه	گیره نصب قطع‌کننده مدار غیر محصور گیره‌های نصب قطع‌کننده مدار نصب روی پنل
ابعاد	860mm×650mm×2000mm
وزن	حدود 140 کیلوگرم

ارتفاع سقوط:

انرژی /J	0.14	0.2		(0.3)	0.35	(0.4)	0.5		0.7	1	2	5	10	20	50
جرم معادل /kg	0.25	(0.2)	0.25	(0.2)	0.25	(0.2)	(0.2)	0.25	0.25	0.25	0.5	1.7	5	5	10
ارتفاع سقوط ±1%mm	56	(100)	80	(150)	140	(200)	(250)	200	280	400	400	300	200	400	500
توجه 1، به یادداشت 3.2.2 مراجعه کنید. توجه 2، واحد انرژی این قسمت از ژول (J) از شتاب گرانش استاندارد (g) مشتق شده است، مقدار کل g گرد: 10m / s2.

نمایش جزئیات:

IEC 61009-1 قطع‌کننده‌های مدار 500 میلی‌متری دستگاه تست ضربه مکانیکی 2

IEC 61009-1 قطع‌کننده‌های مدار 500 میلی‌متری دستگاه تست ضربه مکانیکی 3
