IEC62196-1 سیستم تست ظرفیت شکستن سوکت پلاگین جدید انرژی خودرو Vehicle BEV
| Applied Standard: | IEC 62196-1: 2020 | Applied Clause: | بند 22 و 23 |
| Control Method: | PLC | Test Station: | ONE |
| Insertion Speed: | 0-0.85 متر بر ثانیه | Test Frequency: | 0-10 سیکل در دقیقه |
| Load Voltage: | 0 تا 300 ولت | Load Current: | 0 تا 80 آمپر |
| High Light: | سیستم تست ظرفیت شکستن سوکت پلاگین BEV,سیستم تست ظرفیت شکستن سوکت IEC62196-1 |
||

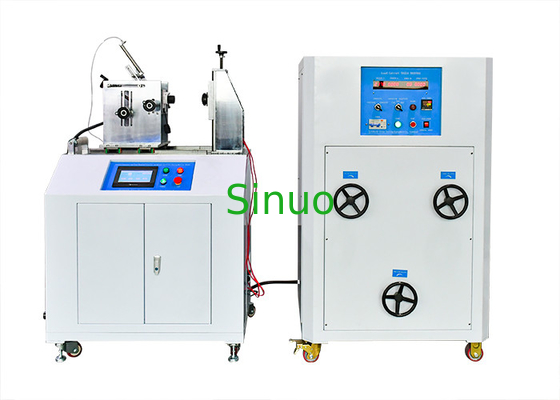

سیستم تست ظرفیت شکستگی سوکت دوشاخه BEV خودرو انرژی جدید IEC62196-1
معرفی سیستم:
این تجهیزات تست الزامات IEC62196-1: 2020 بند 22 و بند 23، IEC60309-1: 2012 بند 20 و بند 21 و غیره را برآورده می کند.
برای بررسی اینکه آیا لوازم جانبی الکتریکی مانند رابط های شارژ خودروی الکتریکی، دوشاخه های صنعتی، پریزها و کوپلرها می توانند تنش های مکانیکی، الکتریکی و حرارتی را که در حین کارکرد عادی و بدون سایش بیش از حد یا سایر اثرات مضر ایجاد می کنند، تحمل کنند، استفاده می شود.
سروو موتور مکانیزم را به حرکت در می آورد تا نمونه های آزمایشی اقدامات درج و برداشت را تکرار کنند.برای آزمایش ظرفیت شکست می توان از یک بار خارجی استفاده کرد.زمان روشن/خاموش، سرعت تست، ضربه و زاویه همگی میتوانند روی صفحه لمسی از پیش تنظیم شوند.
پارامترهای فنی:
| دستگاه تست استقامت مکانیکی | |
| ایستگاه تست | تک، می تواند سفارشی شود |
| روش کنترل الکتریکی | کنترل یکپارچه هوشمند PLC، با صفحه نمایش لمسی انسانی رنگی |
| حالت رانندگی | درایو موتور سروو |
| روش بستن نمونه | بستن مکانیکی، موقعیت نقطه گیره را می توان در امتداد فیکسچر 3 محور تنظیم کرد |
| سکته مغزی خطی | 0-100 میلی متر، می تواند از پیش تنظیم شود (فاصله بین دوشاخه آزمایش و سوکت آزمایش ≥ 50 میلی متر) |
| زمان هدایت | 0-99.9s، می تواند از پیش تنظیم شود (تماس الکتریکی نباید بیش از 4 ثانیه و نه کمتر از 2 ثانیه حفظ شود) |
| سرعت درج و جداسازی | 0-0.85m/s را می توان از پیش تنظیم کرد، پیش فرض (0.8±0.1)m/s |
| چرخه های تست | چرخههای 0~999999، میتوانند از پیش تنظیم شوند (یک ضربه عبارت است از وارد کردن یا برداشتن دوشاخه یا اتصال دهنده وسیله نقلیه به همراه لوازم جانبی آن. یک چرخه از دو حرکت تشکیل شده است، یکی برای درج و دیگری برای خروج.) |
| فرکانس تست | 0-10 چرخه در دقیقه، می تواند از پیش تنظیم شود (3.75 چرخه / دقیقه = 7.5 استوک / دقیقه) |
| کابینت بارگیری | |
| کانال | 1 کانال |
| ولت متر دیجیتال | 0 تا 300 ولت، دقت 0.5 ± درصد |
| آمپرمتر دیجیتال | 0~82A، دقت ±0.5٪ |
| نمایشگر دیجیتال قدرت سنج | 0 تا 24 کیلووات، دقت ± 0.5٪ |
| ضریب قدرت نمایشگر دیجیتال | 0.2 تا 0.999، دقت ± 0.5٪ |
| حالت بارگذاری | مقاومتی، القایی، خازنی سه در یک، قابل تعویض |
| بار خازنی | 70uf، 140uf، 7.3uf قابل تعویض است |
| حالت خروجی بارگذاری کنید | هر توان (پیوسته) / توان بازه ای می تواند قابل تغییر باشد |
| تایمر | 0 تا 9999 بار، می تواند از پیش تنظیم شود |
| ظرفیت بار | تک 24KVA |
| حد بالای جریان خروجی | 82A، زمانی که از 82a بیشتر شود، به طور خودکار قطع می شود |
| عمومی | |
| محتویات تست |
تست ظرفیت شکست کوپلر/رابط شارژ دستگاه کوپلر لوازم خانگی / رابط شارژ تست عمر عملیاتی عادی |
| تابع تشخیص | هشدار مدار باز را می توان در طول آزمایش تحت بار متوجه شد و چرخه ها را می توان در زمان واقعی ثبت کرد. |
| حفاظت ایمنی | حفاظت از زمین، حفاظت از اتصال کوتاه |
