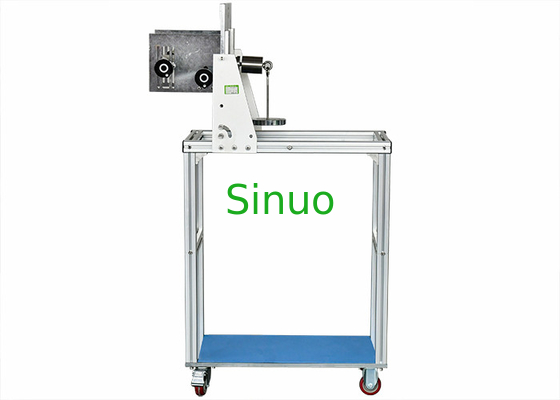

IEC 62196-1 دستگاه تست دستگاه تست نیروی اتصال نیروی برداشت
| Applied Standard: | IEC 62196-1: 2020 | Applied Clause: | بند 14.1.5 ، 14.1.6 ، |
| Applied Figure: | شکل 13 و شکل 14 ، | Applied Table: | جدول 5 |
| Operation Method: | کتابچه راهنمای | Test Plugs: | سفارشی |
| High Light: | دستگاه اتصالات نیروی برداشت نیرو,اتصالات خودرو |
||
IEC 62196-1 دستگاه تست دستگاه تست نیروی اتصال نیروی برداشت
اطلاعات محصول:
این تجهیزات آزمون مطابق با IEC 62196-1: 2020 بند 14.1.5 ، 14.1.6 ، fig13 ، fig14 ، IEC 62196-1: 2014 بند 17.2 مطابقت دارد.برای بررسی حداکثر نیروی مورد نیاز هنگام خروج شاخه آزمایش از پریز خروجی یا کانکتور وسیله نقلیه و حداقل نیروی مورد نیاز هنگام بیرون کشیدن پین تک مرحله ای از سوکت ، استفاده می شود.این همچنین برای بررسی طراحی لوله های تماس استفاده می شود می تواند تداوم تماس کافی قبل و بعد از تعدادی از عملیات مربوط به عمر عملی آنها را تضمین کند.
حداکثر تست نیروی برداشت:
حداکثر نیروی خروجی پریز باید الزامات جدول 1 را برآورده کند.
حداکثر نیروی برداشت مشخص شده در استاندارد (کل نیروی اصلی وزن ، وزن اضافی ، قلاب (دستگاه بستن)) را به شاخه آزمایش اعمال کنید ، وقتی وزن اضافی از ارتفاع 50 میلی متر کاهش یافت ، دوشاخه باید از سوکت خارج شود .
کاربر باید طبق جدول زیر وزن مناسبی را برای آزمون انتخاب کند:
میز 1
|
نوع نمونه (AC A) |
برداشت از حساب N |
وزن اصلی N |
وزن مکمل N |
| 6-40 | 165 | 148.5 | 16.5 |
| 41-80 | 300 | 270 | 30 |
| 81-150 | 440 | 396 | 44 |
| 151-250 | 660 | 396 + 148.5 + 49.5 | 66 |
|
نوع نمونه (DC A) |
|||
| هر | 750 | 396 + 148.5 + 49.5 + 15 | 75 |
| بند 17.2 الف | |||
| 59 | 150 | 135 | 15 |
| 60-99 | 275 | 247.5 | 27.5 |
| 100-125 | 400 | 900 + 270 | 40 |
| توجه: وزن اصلی قبلاً شامل شاخه آزمایش و وزن قلاب است | |||
حداقل نیروی برداشت:
سنج را با حداقل نیروی برداشت مشخص شده در استاندارد وارد کنید (یعنی پین تست (تک پین) که مطابق با الزامات این استاندارد باشد ، جرم کل پین باید برابر با مقدار مشخص شده در جدول باشد) در هر سوکت جداگانه در پریز خروجی.ظرف مدت 30 ثانیه نباید سنج را بردارید.
جدول 2
|
قطر اسمی پین میلی متر |
قطر سنج میلی متر +0 -0.01 |
کمترین نیروی کل N |
| 5 | 4.80 | 2.5 |
| 6 | 80/5 | 5 |
| 7 | 6.80 | 5 |
| 8 | 7.80 | 10 |
| 10 | 9.80 | 15 |
| 12 | 11.80 | 20 |
| توجه: حداقل نیروی برداشت از قبل شامل وزن گیج است | ||
تأیید دستگاه چفت:
سوکت خروجی سوئیچ یا کانکتور وسیله نقلیه دارای قفل اتصال به تکیه گاه دستگاه ثابت می شود تا محور تفکیک به صورت افقی باشد.با استفاده از دستگاههای قفل ، شاخه را به سوکت خروجی یا کانکتور وسیله نقلیه در حالت درگیر نگه می دارند ، یک کشش محوری به کابل متصل شده در یک شاخه مناسب وارد می شود که در سوکت خروجی سوئیچ یا اتصال وسیله نقلیه دارای اتصال متصل است.
