تجهیزات تست تست افزایش دما IEC 62196-1 Vehicle Connectors 400A
| Applied Standard: | IEC 62196-1: 2020 | Applied Clause: | بند 24 |
| Test Content: | افزایش دما | Control Method: | PLC |
| Test Channels: | 8 کانال | Output Current: | Max. حداکثر 400.0A 400.0A |
| Output Voltage: | AC 5 ولت | Temperature Measurement Range: | 0 ~ 400 درجه سانتیگراد |
| High Light: | تجهیزات تست افزایش دما 400A,تجهیزات تست افزایش دما IEC 62196-1,تجهیزات تست افزایش دما اتصالات خودرو |
||

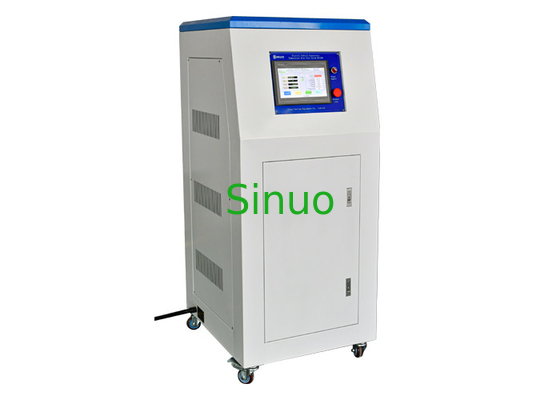

IEC 62196-1 اتصالات خودرو 400A تجهیزات تست افزایش دما
بررسی اجمالی تجهیزات:
این سیستم تست افزایش دما الزامات استاندارد IEC 62196-1: 2020 بند 24، IEC 60309-1: 2012 بند 22 و غیره را برآورده می کند.
این برای تشخیص تست افزایش دما پس از عبور دوشاخه و پریز رابط شمع شارژ از جریان نامی و ارزیابی گرمایش سطح لوازم الکتریکی در هنگام اتصال جریان بار و اینکه آیا افزایش دمای ترمینال مطابقت دارد مناسب است. الزامات استاندارد
اصل تجهیزات:
سیستم تست افزایش دما شامل یک تنظیم کننده ولتاژ الکتریکی، یک مبدل جریان، یک کنترل کننده قابل برنامه ریزی PLC، یک سنسور جریان، یک صفحه نمایش لمسی انسانی و یک شاسی متحرک است.این می تواند جریان آزمایش را به طور پایدار صادر کند و تأثیر جریان آزمایش ناشی از نوسانات ولتاژ منبع تغذیه، سیم اتصال یا میله مسی و مقدار مقاومت نمونه را از بین ببرد و دقت نتیجه آزمایش را بهبود بخشد. .منبع تغذیه دارای عملکردهای کم تلفات، راندمان بالا، عملکرد آسان، کنترل کامل و تشخیص است.صفحه لمسی می تواند مقدار فعلی و مقادیر دمای هر نقطه اندازه گیری دما را در زمان واقعی نمایش دهد.مقدار دما را می توان هر 2 ثانیه ثبت کرد و گزارش تهیه کرد که می توان آن را در یک درایو فلش USB ذخیره کرد و برای مشاهده و چاپ در رایانه کپی کرد.
پارامترهای فنی:
| نقطه اندازه گیری دما | 8 کانال |
| روش عملیات | رابط لمسی انسانی رنگی |
| خروجی جریان قابل تنظیم ثابت | AC 0.50-50.00-400.0A (سطح 1، قابل تنظیم است) |
| حالت جریان خروجی | پیوسته / متناوب |
| ولتاژ خروجی تست بار | زیر AC 5 ولت |
| قطعنامه فعلی | 0.1A |
| دقت آمپرمتر | ± 1٪ ± 3 بایت |
| دقت ولت متر | ± 1٪ ± 3 بایت |
| زمان تست حالت مداوم | 0.01 الی 99.99 ساعت |
| زمان تست حالت متناوب | 0.01 الی 99.99 ساعت |
| چرخه های تست حالت متناوب | 1 تا 99999 چرخه، خاموش شدن خودکار زمانی که چرخه های تست به مقدار از پیش تعیین شده می رسند |
| محدوده اندازه گیری دما | 0~400 درجه سانتیگراد، دقت 0.3% خواندن + 1 درجه سانتیگراد؛وضوح: 0.1 درجه سانتیگراد |
| اکتساب داده های دما | رابط ارتباطی RS232 و رابط رکورد داده را پیکربندی کنید |
| سرعت اسکن دما | 1 تا 255 ثانیه همه کانال ها |
| ثبت داده های دما | داده ها را می توان در دیسک U ذخیره کرد |
| ترموکوپل اندازه گیری دما | ترموکوپل فیلامنتی امگا تی 30AWG آمریکایی به طول 2 متر مجموعا 8 عدد |
| منبع تغذیه | تک فاز AC220V±10٪، 50/60Hz، 3KVA |
| ابعاد و وزن تجهیزات | تقریباL 800mm* W 680mm* H1610mm, 125KG |
