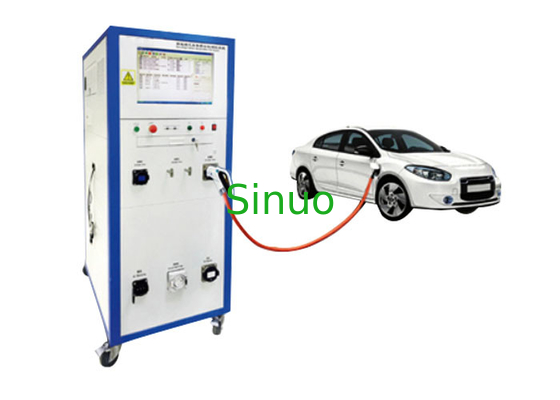

وسایل نقلیه جدید انرژی خاص سیستم تست ایمنی ویژه برای کل خودرو
| Test Sample: | خودروی جدید انرژی زا | Test Contents: | تست ایمنی برق |
| Equipment Structure: | کفپوش | Test Accuracy: | 1.5٪ |
| Display Mode: | LCD 19 اینچی | Storage Method: | کامپیوتر صنعتی |
| High Light: | 1.5 Acc دقت تست سیستم ایمنی ویژه,19 اینچ سیستم ایمنی ایمنی LCD,سیستم تست ایمنی ویژه GB/T 18487 |
||
سیستم ایمنی ایمنی ویژه خودروهای جدید انرژی برای کل خودرو
ویژگی های سیستم:
1. الزامات استانداردهای ملی و بین المللی مربوط به خودرو را برآورده کنید: مانند GB/T 18384 ، GB/T 18487 ، GB/T 20234 و غیره.
2. چند منظوره در یک: AC و DC ولتاژ را تحمل می کنند ، عایق سوکت شارژ ، عایق کل خودرو ، نظارت بر مقاومت عایق ، جریان نشت ، برابر شدن پتانسیل ، عملکرد شارژ سریع ، عملکرد شارژ کند.
3. دقت آزمایش بالا: دقت اولیه آزمایش ایمنی 1.5، و دقت اندازه گیری پارامترهای الکتریکی 0.5 است.
4. شماره VIN خودرو ، شماره VSN و شماره قطعه اصلی را ثبت کرده و نتیجه آزمایش را برای هر وسیله نقلیه چاپ کنید.
5. تشخیص بارکد ، تطبیق خودکار ، اتوماسیون و آزمایش هوشمند.
6. ذخیره داده ها ، پرس و جو و غربالگری ، مدیریت اطلاعات.
7. حفاظت کامل: اگر دوشاخه به برق متصل نباشد ، دستگاه تشخیص ولتاژ بالا را شروع نمی کند.بیرون کشیدن دوشاخه در حالت تشخیص ، منبع تغذیه پریز را قطع می کند.
8. می توان آن را برای اتصال با سیستم MES تمدید کرد.
9. نمایشگر LCD 19 اینچی
10. پشتیبانی از سفارشی سازی.
پارامترهای فنی:
| برابری بالقوه | |
| کانال تست | 10 کانال |
| روش آزمایش/ولتاژ خروجی بدون بار | سیستم چهار سیم |
| محدوده تنظیمات خروجی | DC: 1.00 ~ 32.00AA |
| دقت جریان خروجی | ± (1٪ تنظیم+0.20A) |
| محدوده تنظیم مقاومت زمینی | حد بالا: 0 ~ 600mΩ ؛حد پایین: 0 ~ 600mΩ ؛0 = خاموش |
| محدوده اندازه گیری مقاومت زمین | 0.0 ~ 600mΩ |
| دقت اندازه گیری مقاومت زمین | ± (1 of از خواندن+3mΩ) |
| محدوده تنظیم زمان آزمایش | 0.0 ، 0.1 ~ 999.9s 0.0 = خروجی پیوسته |
| دقت محدوده تنظیم زمان آزمایش | ± (1٪ تنظیم+0.05 ثانیه) |
| عایق سوکت شارژ | |
| موج ولتاژ خروجی | بار مقاومتی ، 1000V/1mA ، <5 |
| محدوده/دقت تنظیم ولتاژ خروجی | DC: قابل تنظیم مداوم 100 ~ 1000V (1٪ تنظیم+3V) |
| محدوده تنظیم مقاومت عایق | حد بالا: 0،1 ~ 3000MΩ ؛حد پایین: 1 ~ 3000MΩ ؛0 = خاموش |
| جبران مقاومت | > 30MΩ |
| محدوده اندازه گیری مقاومت عایق | 0.05 ~ 99.99 ~ 999.9 ~ 3000MΩ |
| دقت اندازه گیری مقاومت عایق | 100 ~ 499V: 0.1 ~ 2000MΩ: ± (5 of از خواندن+2MΩ) |
| 500 ~ 1000V: 0.2 ~ 1000MΩ: ± (2 of از خواندن+2 رقمی) | |
| 1000 MΩ ~ 3000 MΩ: ± (5 of از خواندن+2 رقم) | |
| محدوده تنظیم زمان تاخیر | 0.5 ~ 999.9 ثانیه |
| محدوده تنظیم زمان آزمایش | 0.0 ، 0.1 ~ 999.9 ثانیه ، 0.0 = خروجی پیوسته |
| دقت تنظیم زمان آزمایش | ± (1٪ تنظیم+0.05 ثانیه) |
| تست عایق بندی کامل خودرو | |
| محدوده تنظیم مقاومت عایق |
محدوده فوقانی 0،0.00-100.0MΩ 0 = بسته ، حد پایین 0.00-100 00MΩ |
| محدوده اندازه گیری مقاومت عایق | 0.20-100.00MΩ |
| دقت اندازه گیری مقاومت عایق | ± (2 value ارزش خواندن + 2 کلمه) |
| محدوده تنظیم زمان آزمایش |
0.0- 999.9S 0.0 = خروجی پیوسته |
| دقت تنظیم زمان آزمایش | ± (0.1 value مقدار تنظیم+0.05 ثانیه) |
| نظارت عایق | |
| محدوده تنظیم زمان آزمایش |
0.0- 999.9S 0.0 = خروجی پیوسته |
| دقت زمان آزمایش | ± (0.1 value مقدار تنظیم+0.05 ثانیه) |
| نوع قضاوت | آیا نظارت عایق خودرو عادی و هشدار دهنده است |
| AC مقاومت در برابر ولتاژ | |
| تحمل نوع تست ولتاژ | تست ولتاژ مقاوم در برابر سرما |
| میزان بار خروجی | 200VA (AC: 5000V/40mA) |
| نرخ تنظیم ولتاژ خروجی | <2 ((بدون بار به بار کامل) |
| محدوده تنظیم ولتاژ خروجی | AC: 100-5000V ؛ 50Hz/60Hz |
| دقت ولتاژ خروجی | ± (1٪ مقدار تنظیم+3V) |
| تجزیه محدوده تنظیمات فعلی | حد بالا: 0.000-9.999- -40.00mA |
| حد پایین: 0.000-9.999- -40.00mA 0.000 = نزدیک | |
| جریان صفر | 0.000-2.000 میلی آمپر |
| محدوده اندازه گیری جریان تجزیه | 0.050- 9.999-40.00mA |
| دقت اندازه گیری جریان تجزیه | ± (1 value از ارزش خواندن + 5 کلمه) |
| زمان افزایش/زمان را کند کنید | 0.0-999.9 ثانیه |
| محدوده تنظیم زمان آزمایش |
0.0 ، 0.1-999.9S 0/0 = خروجی پیوسته |
| دقت تنظیم زمان آزمایش | ± (0.1 value مقدار تنظیم+0.05 ثانیه) |
| DC مقاومت در برابر ولتاژ | |
| تحمل نوع تست ولتاژ | تست ولتاژ مقاوم در برابر سرما |
| میزان بار خروجی | 60VA (DC: 6000V/10mA) |
| نرخ تنظیم ولتاژ خروجی | <2 ((بدون بار به بار کامل) |
| محدوده تنظیم ولتاژ خروجی | DC: 100-6000V |
| دقت ولتاژ خروجی | ± (1٪ مقدار تنظیم+3V) |
| تجزیه محدوده تنظیمات فعلی |
حد بالا: 0.000-9.999-10.00mA ؛ حد پایین: 0.000-9.999-10.00mA 0.000 = خاموش |
| جریان صفر | 0.000- -2000mA |
| محدوده اندازه گیری جریان تجزیه | 0.020-9.999-10.00mA |
| دقت اندازه گیری جریان تجزیه | ± (1 value از ارزش خواندن+0.005mA) |
| زمان افزایش/زمان را کند کنید | 0.0-999.9 ثانیه |
| محدوده تنظیم زمان آزمایش |
0.0 ، 0.1-999.9S 0.0 = خروجی پیوسته |
| دقت تنظیم زمان آزمایش | ± (0.1 value مقدار تنظیم+0.05 ثانیه) |
| جریان نشتی | |
| تنظیم نوع نشت | استاتیک |
| نسبت ولتاژ خروجی |
1.1 برابر ولتاژ ورودی (خروجی توسط ترانسفورماتور ایزوله)/تنظیم ولتاژ دلخواه (خروجی توسط منبع تغذیه فرکانس متغیر)
|
| محدوده تنظیم ولتاژ خروجی | AC: 0.0-3000V |
| محدوده اندازه گیری تنظیم ولتاژ خروجی | AC: 5.0-300.0V |
| دقت اندازه گیری ولتاژ خروجی | 1 (1 value از ارزش خواندن+3V) |
| محدوده تنظیم جریان نشت |
حد بالا: 0.000-5.000mA ؛حد پایین: 0.000-5.000mA 0.000 = خاموش |
| جریان صفر | 0.000-2.000 میلی آمپر |
| محدوده اندازه گیری جریان نشتی | 0.050-9.999 - 20.00mA |
| دقت اندازه گیری جریان نشتی | ± (1 value از ارزش خواندن + 5 رقم) |
| محدوده تنظیم زمان آزمایش |
0.0 ، 0.5-999.9S 0.0 = خروجی پیوسته |
| دقت تنظیم زمان آزمایش | (0.1٪ مقدار تنظیم+0.05 ثانیه) |
| تشخیص عملکرد شارژ آهسته (سفارشی سازی) | |
| محدوده تنظیم ولتاژ | AC: 0.0-300.0V |
| محدوده اندازه گیری جریان شارژ | 0.050-9،999-32.00A |
| محدوده تنظیم زمان آزمایش |
0-999.9S 0.0 = خروجی پیوسته |
| تشخیص عملکرد شارژ سریع (سفارشی سازی) | |
| محدوده اندازه گیری ولتاژ شارژ | DC ؛ 0.0-700.0V |
| محدوده اندازه گیری جریان شارژ | 0.050-9،999-63.00AA |
| محدوده تنظیم زمان آزمایش |
0.0-999.9S 0.0 = خروجی پیوسته |
