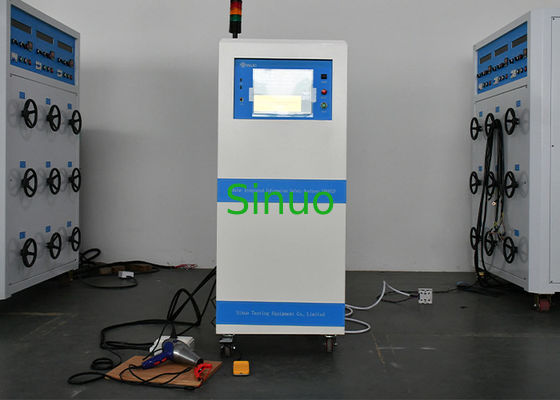

تحلیلگر ایمنی اطلاعات یکپارچه مدولار مدارشکن IEC 61009-1

دستگاه آنالیز ایمنی یکپارچه مدولار مدارشکن IEC 61009-1

بررسی محصولات:

این تجهیزات تست ایمنی الکتریکی با استانداردهای بین‌المللی متعددی از جمله IEC 61009-1:2012، IEC 60898-1:2015 (بند 9.7) و موارد دیگر مطابقت دارد. این دستگاه شامل هفت عملکرد اصلی تست است: ولتاژ مقاومت AC، ولتاژ مقاومت DC، مقاومت عایق، پیوستگی زمین، جریان نشتی، اندازه‌گیری توان و تأیید راه‌اندازی با ولتاژ پایین.

به عنوان یک آنالایزر انطباق ایمنی مدولار نسل بعدی، این سیستم معماری بسیار یکپارچه‌ای را اتخاذ کرده است که امکان پیکربندی انعطاف‌پذیر عملکردهای تست ایمنی را فراهم می‌کند. این دستگاه از اتصال اطلاعات یکپارچه پشتیبانی می‌کند و قابلیت‌هایی مانند جمع‌آوری، ذخیره‌سازی، تجزیه و تحلیل و انتقال داده‌ها را در زمان واقعی ارائه می‌دهد. این طراحی پیشرفته آن را به یک راه‌حل ایده‌آل برای محیط‌های تولید هوشمند، شبکه‌ای و سیستم‌های بازرسی کارخانه‌های مبتنی بر اینترنت اشیا تبدیل می‌کند.

ساختار و ویژگی‌ها:

• طراحی مدولار:ساختار کاملاً مدولار با کارت‌های عملکردی مستقل را اتخاذ می‌کند. عملکردهای تست متعدد را می‌توان با انعطاف‌پذیری انتخاب و با توجه به نیازها سفارشی کرد و از توسعه یک سیستم فروش و خدمات نوآورانه پشتیبانی می‌کند.

• قابلیت تست موازی:از تست همزمان ولتاژ مقاومت، مقاومت عایق و پیوستگی زمین پشتیبانی می‌کند و زمان کلی تست را به طور قابل توجهی کاهش می‌دهد و راندمان را بهبود می‌بخشد.

• تشخیص هوشمند خطا:مجهز به عملکرد خود تشخیصی خطا، قادر به نمایش علل خاص خرابی است. این دستگاه با معماری مدولار و قابلیت ارتقاء از راه دور، عیب‌یابی و نگهداری سریع را امکان‌پذیر می‌کند.

• ارتقاء نرم‌افزار از راه دور:از به‌روزرسانی‌های نرم‌افزاری از راه دور پشتیبانی می‌کند و از حل به موقع مشکلات برنامه و پاسخگویی به نیازهای سفارشی‌سازی در حال تحول اطمینان حاصل می‌کند.

• تخلیه با سرعت بالا:از فناوری تخلیه سریع ثبت شده استفاده می‌کند و امکان تخلیه ایمن ولتاژ باقی‌مانده از شیء آزمایش شده را در عرض 50 میلی‌ثانیه فراهم می‌کند.

• حفاظت ایمنی پیشرفته (GFI):دارای حفاظت ولتاژ بالا هوشمند با نظارت بر مدار تست در زمان واقعی است. اگر تماس تصادفی انسان با مدار ولتاژ بالا تشخیص داده شود، سیستم به طور خودکار خروجی را قطع می‌کند تا از برق‌گرفتگی جلوگیری کرده و ایمنی اپراتور را تضمین کند.

• اتصال بی‌سیم:ماژول WiFi داخلی از اتصال به شبکه‌های بی‌سیم یا نقاط اتصال تلفن همراه پشتیبانی می‌کند و امکان تشخیص از راه دور، ارتقاء نرم‌افزار و انتقال داده‌ها را برای برنامه‌های کارخانه هوشمند یکپارچه فراهم می‌کند.

• منبع تغذیه یکپارچه:شامل یک منبع تغذیه با فرکانس متغیر داخلی است که قادر به ارائه ولتاژ و خروجی‌های فرکانس قابل تنظیم در زمان واقعی است. پیکربندی استاندارد تا 6 کیلو ولت آمپر خروجی ارائه می‌دهد، با گزینه‌هایی برای ظرفیت‌های بالاتر در صورت درخواست.

• تشخیص خطای قوس:قادر به تشخیص قوس‌های غیرعادی یا اتصال کوتاه در مدارهای شیء آزمایش است و به طور موثر محصولات معیوب یا خطرناک را غربال می‌کند.

• ادغام بارکد:از اسکن بارکد برای شروع آزمایش‌ها، گروه‌بندی اقلام آزمایش و پیوند بارکدها با داده‌های آزمایش برای بهبود ردیابی و مدیریت داده‌ها پشتیبانی می‌کند.

• مدیریت جامع داده‌ها:تجسم داده‌ها در زمان واقعی از طریق نمودارها و آمار، تسهیل تجزیه و تحلیل و گزارش‌دهی دقیق. سازگار با پایگاه‌های داده اصلی و پشتیبانی از ادغام با MES و سایر سیستم‌های اطلاعاتی سازمانی.

محتوای تست:

مقاومت زمین (GR)
خروجی نامی		32A/600mΩ
محدوده ولتاژ خروجی		1.00～32.00A
تفکیک‌پذیری ولتاژ		0.01A
دقت ولتاژ خروجی		±(1%× مقدار تنظیم شده +3 کلمه)
نوسانات جریان		≤0.4% x مقدار تنظیم شده/دقیقه
ولتاژ خروجی		3.00-8.00V AC
تفکیک‌پذیری		0.1V
فرکانس خروجی		50Hz/60Hz
دقت فرکانس		±0.1Hz
تنظیم مقاومت بالا/پایین		0.1-600mΩ
محدوده مقاومت	0.1-600mΩ	1.00～10.00A
	0.1 the Rm Ω R=(6400/ مقدار تنظیم شده جریان)m ω	10.10～64.00A
تفکیک‌پذیری اندازه‌گیری مقاومت		0.1/1mΩ
دقت اندازه‌گیری مقاومت		±(1%× مقدار خوانده شده +3 کلمه)
محدوده اندازه‌گیری ولتاژ		0.00-6.40V AC
تفکیک‌پذیری اندازه‌گیری ولتاژ		0.01V
دقت اندازه‌گیری ولتاژ		±(1%× مقدار خوانده شده +3 کلمه)
جبران مقاومت		0-100mΩ
زمان تست		0,0.3-999.9s
تفکیک‌پذیری زمانی		0.1s
دقت زمان		±(0.2%× مقدار خوانده شده +3 کلمه)



جریان لمسی/جریان نشتی
تنظیم پروب تست	جریان تماس زمین: G-L, G-N, AUTO (G-L, G-N)
	جریان تماس با سطح: PH-L, PH-PL
7 نوع مدار شبیه‌سازی بدن انسان (MD) استاندارد است (شبکه بدن انسان سفارشی اختیاری)	MD A.	GB12113/IEC60990,GB4706.1/IEC60335-1 GB7000.1/IEC60598-1,GB4943.1/IEC60950-1 GB8898.1/IEC60065
	MD B.	UL1563
	MD C.	GB4943.1/IEC60950-1
	MD D.	UL544P
	MD E.	UL544NP/UL484/UL923/ UL1029/UL471/UL867/UL697
	MD F.	GB12113/IEC60990 GB7000.1/IEC60598-1
	MD G.	GB4943.1/IEC60950-1
منبع تغذیه تست		تغییر قطبیت: روشن، خاموش، خودکار
		تبدیل زمین شده و بدون زمین: روشن، خاموش
		انتقال بین حالت اتصال عادی و حالت غیر اتصال خط خنثی منبع تغذیه تست: روشن، خاموش
خروجی ولتاژ تست		تک فاز، نیاز به ترانسفورماتور ایزولاسیون خارجی یا منبع تغذیه با فرکانس متغیر دارد. ولتاژ و فرکانس مورد نیاز برای تست را فراهم می‌کند.
تنظیم حد بالایی ولتاژ تست		0.0V~300.0V AC
تنظیم حد پایینی ولتاژ تست		0.0V~300.0V AC
تفکیک‌پذیری ولتاژ تست		0.1V ; 45Hz~65Hz
محدوده اندازه‌گیری ولتاژ تست		0.0V~300.0V,45Hz~65Hz
تفکیک‌پذیری ولتاژ تست		0.1V,45Hz~65Hz
دقت اندازه‌گیری ولتاژ تست		20.0V~300.0V: ±(2%×مقدار خوانده شده+3 رقم)
جریان بار		20A
حفاظت از جریان بیش از حد		جریان RMS و زمان پاسخ: 25A＜3s
		جریان پیک و زمان پاسخ: 70A＜10ms
حد بالایی اندازه‌گیری جریان لمسی (مقدار موثر)		0.0mA～20.000mA
حد پایینی اندازه‌گیری جریان لمسی (RMS)		0.0mA～20.000mA
تفکیک‌پذیری اندازه‌گیری جریان لمسی (RMS)		0.001mA
خطای قضاوت اندازه‌گیری جریان لمسی (RMS)	AC	±(1%×مقدار خوانده شده+3 رقم)
	15Hz≤f≤ 100kHz	±(1%×مقدار خوانده شده+3 رقم)
	100kHz＜f≤ 1000kHz	±(2%×مقدار خوانده شده+3 رقم)
محدوده جبران جریان لمسی		0.000~1.000mA; اندازه‌گیری خودکار; می‌توان روشن یا خاموش کرد
زمان تست		0; (1 ~999.9); 0 بی‌نهایت است
تفکیک‌پذیری زمان تست		0.1s
دقت تست		±( 1% × مقدار تنظیم شده + 1 کلمه)
روش تست		AUTO (G-L, G-N); زمان برای 1 و نیم برابر هر کدام



توان بار
تنظیمات حد بالا/پایین توان		0.0～6000W
محدوده اندازه‌گیری توان		0.0-999.9W,1000-6000W
تفکیک‌پذیری اندازه‌گیری توان		0.1W,1W
دقت اندازه‌گیری توان	PF＞0.9	±(0.1%×مقدار خوانده شده+0.1%×محدوده)
	PF≤0.9	±(0.4%×مقدار خوانده شده+0.1%×محدوده)
محدوده اندازه‌گیری ولتاژ		0.0-300.0V
تفکیک‌پذیری اندازه‌گیری ولتاژ		0.1V
دقت اندازه‌گیری ولتاژ		±(0.1%×مقدار خوانده شده+0.1%×محدوده)
زمان تست		0,0.3~999.9s
تفکیک‌پذیری زمان		0.1s
دقت زمان		±(0.2%×مقدار تنظیم شده+1 کلمه)



شروع با ولتاژ پایین
تنظیم حد بالا/پایین جریان	0.00-20.00A
محدوده اندازه‌گیری جریان	0.000-9.999A ,10.00-20.00A
تفکیک‌پذیری اندازه‌گیری جریان	0.001A/0.01A
دقت اندازه‌گیری جریان	±(0.1%×مقدار خوانده شده+0.1%×محدوده)
محدوده اندازه‌گیری ولتاژ	0.0-300.0V
تفکیک‌پذیری اندازه‌گیری ولتاژ	0.1V
دقت اندازه‌گیری ولتاژ	±(0.1%×مقدار خوانده شده+0.1%×محدوده)
زمان تست	0,0.3~999.9s
تفکیک‌پذیری زمان	0.1s
دقت زمان	±(0.2%×مقدار تنظیم شده+1 کلمه)



پیکربندی
رابط ارتباطی	WIFI، پورت شبکه، USB، RS232 (RS485، CAN اختیاری)
ابعاد (عرض×ارتفاع×عمق)، میلی‌متر	550*1360 (شامل چرخ‌ها بدون چراغ هشدار) *600
لوازم جانبی (استاندارد)	جعبه تست، گیره تست، پدال پا، چراغ هشدار، دفترچه راهنما



رابط تست:
