IEC60309-1 2012 افزایش دما اتصال دهنده 0 ～ 400 ℃ سیستم تست
| Applied Standard: | IEC62196-1 ： 2014 IEC60309-1 ： 2012 | Temperature data recording: | توسط کامپیوتر یا ذخیره دیسک U |
| Test Content: | افزایش دما | Control Method: | PLC |
| Test Channels: | 8 کانال | Output Current: | Max. حداکثر 400.0A 400.0A |
| Output Voltage: | AC 5 ولت | Temperature Measurement Range: | 0 ~ 400 درجه سانتی گراد |
| High Light: | PLC Connector Temperature Rise Test System,IEC 62196-1 Connector Temperature Temperature System Test,Temperature Rise Vehicle Testing Equipment |
||
IEC60309-1: 2012 افزایش درجه حرارت اتصال دهنده 0 ～ 400 ℃ سیستم تست
نمای کلی تجهیزات:
این تجهیزات ولتاژ تست ولتاژ پایین را از طریق آزمایش شبیه سازی محیط استفاده معمولی به نمونه ارائه می دهد ، افزایش دما را در مدت زمان معینی جمع آوری می کند و آن را با الزامات استاندارد مقایسه می کند.
از این دستگاه برای تشخیص آزمایش افزایش دما پلاگین و پریز رابط شمع شارژ پس از عبور جریان نامی ، برای ارزیابی گرمایش سطح لوازم جانبی الکتریکی هنگام اتصال جریان بار و افزایش دما در ترمینال استفاده می شود. با الزامات استاندارد مطابقت دارد.
می توان از آن برای تشخیص پورت های شارژ خودروهای برقی ، سوکت های صنعتی و اتصال دهنده ها استفاده کرد.
ساختارها و ویژگی ها:

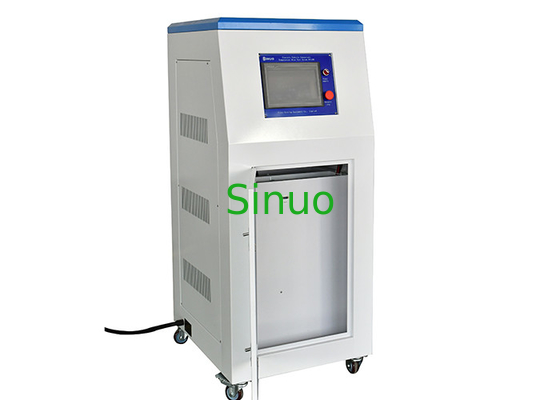

سیستم تست افزایش دما شامل یک تنظیم کننده ولتاژ الکتریکی ، یک فرستنده جریان ، یک کنترل کننده قابل برنامه ریزی PLC ، یک سنسور جریان ، یک رابط لمسی انسان و ماشین و یک شاسی متحرک است.این می تواند به طور پایدار جریان آزمایش را خروجی دهد ، تأثیر جریان آزمایش را به دلیل نوسانات ولتاژ منبع تغذیه ، سیمها یا میله های مسی و تغییرات مقاومت نمونه آزمایش را از بین ببرد و دقت نتایج آزمایش را بهبود بخشد.منبع تغذیه دارای مزایای کم تلفات ، راندمان بالا ، عملکرد آسان و عملکردهای کامل کنترل و تشخیص است.صفحه لمسی همیشه می تواند مقدار فعلی و مقدار دمای هر نقطه اندازه گیری دما را نشان دهد.قادر است هر 2 ثانیه مقدار دما را ثبت کند تا گزارش ایجاد شود ، که می تواند در دیسک U ذخیره شود و برای مشاهده و چاپ در رایانه کپی شود.
پارامترهای فنی:
| نقطه اندازه گیری دما | 8 کانال |
| روش عملیات | رابط کاربری لمسی انسانی |
| خروجی ثابت قابل تنظیم جریان | AC 0.50 ～ 50.00 ～ 400.0A ((سطح 1 ، قابل تنظیم است) |
| خروجی حالت فعلی | پیوسته/ متناوب |
| ولتاژ خروجی تست بار | زیر AC 5V |
| وضوح فعلی | 0.1A |
| دقت آمپر متر | ± 1 ± ± 3 بایت |
| دقت ولت متر | ± 1 ± ± 3 بایت |
| زمان تست حالت پیوسته | 0.01 ～ 99.99 ساعت |
| زمان تست حالت متناوب | 0.01 ～ 99.99 ساعت |
| چرخه های آزمون حالت متناوب | چرخه 1 ～ 99999 ، خاموش شدن خودکار هنگامی که چرخه های آزمایش به مقدار از پیش تعیین شده برسد |
| محدوده اندازه گیری دما | 0 ~ 400 ° C ، دقت 0.3 reading خواندن + 1 ° C ؛رزولوشن: 0.1 درجه سانتی گراد |
| به دست آوردن داده های دما | رابط ارتباطی RS232 و رابط ضبط داده را پیکربندی کنید |
| سرعت اسکن دما | 1 تا 255 ثانیه همه کانال ها |
| ضبط اطلاعات دما | داده ها را می توان در دیسک U ذخیره کرد |
| ترموکوپل اندازه گیری دما | ترموکوپل رشته ای امگا تی نوع 30AWG آمریکایی ، طول 2 متر ، در مجموع 8 قطعه |
| منبع تغذیه | تک فاز AC220V ± 10٪ ، 50/60Hz ، 3KVA |
| ابعاد و وزن تجهیزات | تقریباًL 800 میلی متر* عرض 680 میلی متر* H1610 میلی متر ، 125 کیلوگرم |
