تستر جریان باقیمانده IEC 61009-1 برای کلید مدار 500A
| Complied Standards: | IEC 61009-1 | Test Content: | AC ، S ، A ، F ، نوع |
| Equipment Capacity: | 90KVA | Leakage Current Load: | 5-500a |
| Test Frequency: | 50/60/150/400/700/1000 هرتز | Composite Wave (F Type) Contains: | 10Hz: 3.5 ٪ ؛ 50/60Hz: 13.8 ٪ ؛ 1000 هرتز: 13.8 ٪ |
| AC Type 50Hz AC Residual Current: | 2MA-10A ، 20-500A | A-type Half-wave Pulsating Residual Current: | 0 °: 5MA-7A ؛ 90 درجه: 5MA-5A ؛ 135 °: 5MA-2A |
| High Light: | سلول الکترومغناطیسی IEC 61967-2,سلول الکترومغناطیسی عرضی تست تراشه |
||
IEC 61009-1 تست کننده جریان باقیمانده برای قطع کننده مدار 500A
خلاصه ی تجهیزات:

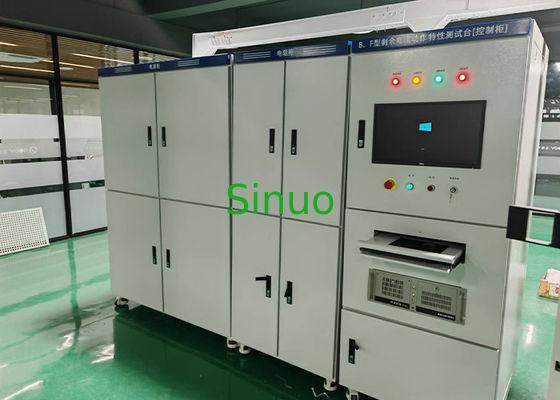

1کابینت کنترل نشت:
کابینت کنترل نشت عمدتا شامل سه تست کننده نشت (نشت بسته S1 ، نشت نوع B 10A و نشت 500A) همراه با مدارهای کنترل است.
از آزمایش جامع تمام انواع قطع کننده های جریان باقیمانده (RCCB) که در حال حاضر در حال استفاده هستند پشتیبانی می کند، از جمله:
- نوع AC(50 هرتز موج سینوس AC)
- یک نوع(50 هرتز موج سینوس AC + DC پالس)
- نوع F(فرکانس متغیر AC و امواج ترکیبی)
- نوع B(نوع تمام کارکرد)
این دستگاه قادر به تولید و آزمایش اشکال مختلف جریان های باقیمانده مانند:
- جریان های متناوب باقیمانده سینوسایدال در فرکانس های 150Hz، 400Hz، 1000Hz و کمتر
- جریان متناوب باقیمانده با جریان باقیمانده DC صاف
- جریان باقی مانده پالس DC با جریان باقی مانده DC صاف
- جریان باقیمانده پالس DC تولید شده توسط مدارهای دو فاز یا چند فاز تنظیم کننده
- جریان متناوب باقیمانده
2سیستم کنترل اتوماتیک:
سیستم کنترل خودکار عمدتا از:
- کامپیوتر صنعتی Advantech (i7 CPU، 8G RAM)
- 21مانیتور LCD 5 اینچی
- HMI پنل لمسی MCGS
- ماژول های بدست آوردن پارامترهای الکتریکی Qingzhi
- Omron PLC
- اجزای مختلف کنترل ولتاژ پایین
- ترانسفورماتورهای نمونه گیری و سایر قطعات پشتیبان
3. 125A جریان بار:
سیستم بارگذاری یکبار کاملا مقاوم قابل تنظیم از 1A تا 125A، متشکل از مقاومت های موازی متعدد با مقادیر خاص (0.5A، 1A، 2A، 3A، 5A، 10A، 10A، 20A، 40A، 50A).
جابجایی بار توسط تماسگرها کنترل می شود، باتنظیم خودکار و کار همزمان در سه مرحله.
پارامتر فنی
| منبع برق کار | سه فاز چهار سیم 380V ± 10% |
| ظرفیت تجهیزات | 90KVA |
| ولتاژ خروجی | ارائه شده توسط کاربر |
| نوع AC 50Hz AC جریان باقیمانده |
2mA-10A، قابل تنظیم مداوم، سطح دقت: 0.5 سطح. 20-500A، خروجی مرحله ای، سطح دقت: 1.5 سطح. |
| A-ype نورد باقیمانده پالس نیمه موج | 0°: 5mA-7A، 90°: 5mA-5A، 135°: 5mA-2A، سطح دقت: 2.0 سطح. |
| 150H، 400Hz، 1000Hz جریان باقیمانده | 2mA-10A، سطح دقت: 0.5 سطح |
| جریان مستقیم صاف | 2mA-10A، سطح دقت: 1.0 سطح |
| فرکانس آزمایش | 50/60 هرتز، 150 هرتز، 400 هرتز، 700 هرتز، 1000 هرتز |
| موج کامپوزیت (نوع F) حاوی | محتوای 10 هرتز 3.5٪، محتوای 50/60 هرتز 13.8٪، 1000 هرتز، محتوای 13.8٪ |
| دقت زمان بندی | 5mS، وضوح 1mS |
| جریان بار سه فاز | AC 1-125A، خروجی ثابت با مقاومت |
| پارامترهای الکتریکی Qingzhi | AC 500V/5A، سطح دقت: 0.5 سطح |
محتوای آزمایش
نوع AC
(1) زمانی که هیچ بار وجود ندارد، از جریان باقیمانده برای آزمایش استفاده کنید.
(2) هنگامی که جریان باقیمانده به طور پیوسته افزایش می یابد، درستی عمل را بررسی کنید.
(3) هنگامی که جریان باقیمانده بسته می شود، درستی عمل را بررسی کنید.
(4) هنگامی که جریان متناوب سینوسایدال باقی مانده ناگهان ظاهر می شود، درستی عمل را بررسی کنید.
نوع S: هنگامی که جریان باقیمانده و زمان آزمایش در جدول 2 به طور ناگهانی اضافه می شوند، محصول از کار نمی رود.
(5) هنگامی که مقدار جریان باقیمانده بین 5 اینچ و 500A ناگهان ظاهر می شود، دقت آن را بررسی کنید.
درجه های فعلی: 5A، 10A، 20A، 50A، 100A، 200A، 500A.
(6) هنگام بارگذاری، آزمایش با جریان باقیمانده.
در صورتی که جریان نامی کمتر باشد، طبق 9 آزمایش شود.9.2.2 و 99.2.3.
(7) شرایط آزمایش ویژه برای RCD که عملکرد کار آنها به ولتاژ منبع برق مرتبط است.
آزمایش با 0.85 برابر و 1.1 برابر ولتاژ نامی.
یک نوع
(1) بررسی عملکرد درست زمانی که جریان متناوب پالس باقیمانده همچنان افزایش می یابد
(2) بررسی عملکرد صحیح در صورت وجود یک جریان مستقیم پالس ناگهانی
(3) عملکرد صحیح تحت بار. با جریان نامی، بر اساس 9 آزمایش کنید.21.1.1
(4) بررسی عملکرد صحیح زمانی که جریان متناوب پالس باقی مانده بر روی 0.006A DC صاف قرار می گیرد
نوع F
(1) بررسی عملکرد صحیح زمانی که جریان باقیمانده ترکیبی به طور پیوسته افزایش می یابد.
(2) بررسی عملکرد صحیح در صورت استفاده ناگهانی از جریان باقیمانده ترکیب شده.
(3) بررسی عملکرد صحیح یک RCD چهار قطبی از نوع F هنگامی که یک جریان باقیمانده ظاهر می شود زمانی که تنها دو قطب تغذیه می شوند.
محصول چهار قطبی را بر اساس 9 آزمایش کنید.1.2، اما فقط هدايت كننده خنثي و يكي از خطوط را آزمايش كنيد.
(4) عملکرد را تحت جریان باقیمانده فشار بررسی کنید. یک پالس با جریان اوج 10Ind اعمال کنید، 3 بار در جهت جلو و 3 بار در جهت عقب اندازه گیری کنید.و محصول از راه نرود.
(5) درست بودن آن را بررسی کنید وقتی که یک جریان باقیمانده DC پالس با یک جریان صاف 10mA قرار داده شود. یک جریان باقیمانده DC 10mA را در فرکانس نامی بر جریان باقیمانده AC قرار دهید.
نوع B
(1) بررسي درستي براي جريان هاي بقايي AC سينوسويدي 1000 هرتز و کمتر
a. به آرامی از 0.2 In به مقدار باقیمانده جریان عمل مشخص شده در جدول 2 در عرض 30 ثانیه افزایش یابد.
ب. جریان قطع را بررسی کنید. اگر جریان مشخص شده در جدول 2 ناگهان ظاهر شود، زمان قطع محصول را آزمایش کنید.
RCD عمومی: T<0.3s RCD نوع S: 0.13s ≤ T <0.5s
IEC 62423 سیستم آزمایش جریان باقیمانده 500A
(2) بررسي عملکرد درست هنگام بررسي جريان بقاي AC بر جريان بقاي DC صاف
0.4 برابر جریان کار باقیمانده نامی را روی جریان باقیمانده AC (نوع AC) در فرکانس نامی قرار دهید.
جریان باقیمانده DC صاف یا جریان باقیمانده DC صاف 10mA (هر کدام بزرگتر است).
(3) عملکرد درست زمانی که جریان باقیمانده پالس DC بر روی DC صاف قرار می گیردجریان باقیمانده
IEC 62423 سیستم آزمایش جریان باقیمانده 500A قطع کننده مدار 1
جريان بقايي صاف DC 04 برابر جریان باقیمانده کار نامی یا یک جریان باقیمانده DC صاف 10mA (بزرگ تر از هر دو) بر روی جریان باقیمانده AC فرکانس نامی (نوع A) قرار می گیرد، زاویه 0°).
(4) بررسی عملکرد صحیح زمانی که یک جریان باقیمانده DC توسط یک مدار دو فازی تولید می شود
a. به آرامی جریان را از 0.2 In به 2 In افزایش دهید تا جریان پرتاب محصول را آزمایش کنید.
ب. با توجه به مقدار جریان مشخص شده در جدول 1، به طور ناگهانی جریان نشت را اضافه کنید و زمان پر شدن محصول را آزمایش کنید.
IEC 62423 سیستم آزمایش جریان باقیمانده 500A
(5) بررسی عملکرد صحیح زمانی که جریان باقیمانده DC در یک مدار تنظیم کننده یک منبع تغذیه سه فاز تولید می شود
a. به آرامی جریان را از 0.2 In به 2 In افزایش دهید تا جریان پرتاب محصول را آزمایش کنید.
ب. با توجه به مقدار جریان مشخص شده در جدول 1، به طور ناگهانی جریان نشت را افزایش دهید و زمان پر شدن محصول را آزمایش کنید.
IEC 62423 سیستم آزمایش جریان باقیمانده 500A
(6) بررسی عملکرد صحیح بدون بار هنگام صاف کردن جریان باقیمانده DC
a. به آرامی از 0.2 اینچ به 2 اینچ افزایش دهید تا جریان پرتاب محصول را آزمایش کنید.
ب. افزایش ناگهانی جریان نشت بر اساس مقدار فعلی مشخص شده در جدول 1 برای آزمایش زمان پر شدن محصول.
IEC 62423 سیستم آزمایش جریان باقیمانده 500A قطع کننده مدار 4
(7) تحت بار، عملکرد صحیح را با جریان باقی مانده DC صاف بررسی کنید.
در این حالت، مقدار جریان تولید شده را با افزایش آهسته جریان از 0.2 اینچ به 2 اینچ آزمایش کنید.
(8) بررسی عملکرد صحیح RCDهای سه قطبی و چهار قطبی نوع B هنگامی که تنها دو قطب تامین می شود.
آزمایش مطابق با 9 انجام شود.2.1.2 و 92.1.7.1، که فقط انرژی خنثی و فازی (یک فازی) را تامین می کند.
(9) پس از آزمایش، بررسی کنید که RCD توسط یک جریان آزمایش 2.5 In DC صاف فعال می شود.
شکل موج خروجی فعلی
1. نوع A 0°
2نوع A 90°
3نوع A 135°
4نوع AC
5. DC+
6نوع AV 1000 هرتز
7. DC2P
8. موج کامپوزیت
9زمان عمل AC300mA
10زمان عمل DC1000mA
