اطلاعات محصول:

این تجهیزات آزمایش قطع کننده مدار بر اساس الزامات فنی ارائه شده توسط مشتریان طراحی و تولید شده است.10/ GB10963.1-2005 بند 910، GB14048.1-2006 بند 7.2.1، و بند 8 JB/T8979-200613.

این می تواند ویژگی های تاخیر قطعات قطعات قطعات قطعات قطعات را آزمایش کند: به این معنی که 1.13 بار، 1.45 بار و 2.55 بار جریان نامشخص را اعمال کنید تا آزمایش کنید که آیا در زمان مشخص شده شروع می شود.

همچنین می تواند ویژگی های پرتاب لحظه ای قطعات مدار را آزمایش کند ، یعنی 3 ~ 20 برابر جریان نامگذاری را اعمال کند تا آزمایش کند که آیا در مدت زمان مشخص شده پرتاب می کند یا خیر.

برای آزمایش آنلاین قبل از تحویل قطع کننده های مدار مورد قالب و قطع کننده های کوچک مناسب است.این یک تجهیزات ضروری برای آزمایش عملکرد الکتریکی از تولید کنندگان قطع کننده است. این تجهیزات دارای توابع نصب سریع محصول، آزمایش خودکار و قضاوت خودکار است.

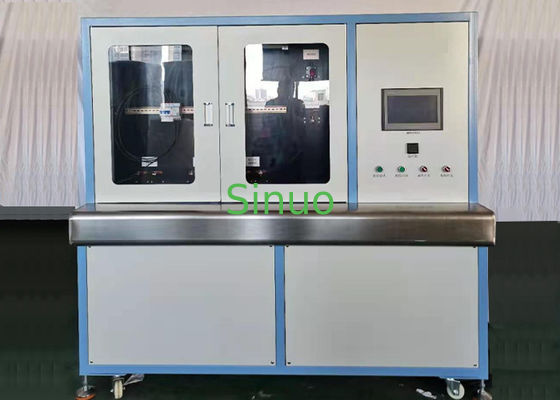

جعبه تجهیزات با فولاد آلومینیومی با کیفیت بالا جمع آوری شده است، صفحه با فلز پاشیده شده است و سطح با ضد استاتیک، ضد زنگ و ضد خوردگی پاشیده شده است.قسمت بالای تجهیزات مجهز به یک پانل است.، یک سوئیچ برق و پایان سیم از مشخصات مختلف (برای آزمایش تاخیر). تجهیزات به طور منطقی طراحی شده، آسان برای استفاده، کار ساده، قابل اعتماد در عملکرد،و در ظاهر زیباست.

روش آزمایش:

این تجهیزات آزمایش از اصل ولتاژ پایین و خروجی جریان بالا استفاده می کند، از ترانسفورمور منزوی جریان بالا داخلی برای خروجی جریان استفاده می کند،اندازه جریان را از طریق صفحه لمسی تنظیم می کند تا منبع جریان ثابت را کنترل کند، و منبع جریان ثابت اندازه ولتاژ ورودی اصلی ترانسفورم را برای تنظیم اندازه جریان خروجی کنترل می کند.زمان آزمایش از طریق صفحه نمایش لمسی تنظیم شده و با زمان سفر آزمایش برای قضاوت در مورد کیفیت قطع کننده مقایسه می شود.

قدرت ورودی تجهیزات: سه فاز 380V/50HZ/10KVA

ویژگی های آزمایش قطع کننده های مداری قالب بندی شده: ویژگی های کوچک فوری، ویژگی های تاخیر، آزمایش افزایش درجه حرارت

حالت کنترل: کنترل صفحه لمسی PLC

پارامترهای فنی:

1اتاق دمای ثابت:

• اتاق دمای ثابت با دستگاه آزمایش ترکیب می شود تا دمای: دمای اتاق ~ 50 درجه، وضوح دمای 0.1 درجه، ثبات دمای ± 1 درجه را حفظ کند.

2پارامترهای تاخیر:

• جریان خروجی AC: 3 ~ 350A؛
• ولتاژ خروجی AC: 0 ~ 5V
• مسیر جریان خروجی: یک مسیر، تماس های قطع کننده چند P به صورت سریال برای آزمایش چندین سوئیچ متصل می شوند.
• محصولات قطع کننده های کوچک را آزمایش کنید: 3 ~ 125A
• شکل موج خروجی جریان: موج سینوس (تغییر شکل موج فعلی تجهیزات تصحیح بیش از 5٪ نیست، خطای سیستم بیش از 3٪ نیست)
• حالت کنترل جریان: تنظیم خودکار، جریان بر روی صفحه لمسی تنظیم می شود.
• دقت جریان: 0.5 سطح
• دقت ولتاژ: 0.5 سطح
• نسبت ترانسفورماتور: 400/5A
• زمان آزمایش: 1~999999s
• پس از اعمال 1.13 برابر جریان، به طور خودکار به 1.45 برابر جریان در 5 ثانیه افزایش می یابد.

3پارامترهای آزمایش فورانه:

• تثبیت: روش ترمینال، یک ایستگاه فوری را اتخاذ می کند؛ قطع کننده مدار 1-4P را برآورده می کند
• جریان خروجی: AC 100A ~ 10000A
• تعداد مسیرهای جریان خروجی: یک مسیر
• دقت فعلی: 5 سطح
• رزولوشن: 1A
• زمان آزمایش لحظه ای ≤0.2s
• تنظیمات محدوده بالایی زمان عمل: 1 ~ 200 ms
• زمان عمل با تنظیم محدودیت پایین: 1 ~ 200ms
• ایستگاه آزمایش: 1 ایستگاه
• روش کنترل تجهیزات: کنترل PLC + صفحه لمسی
• زمان زمان بندی: 1~999ms؛
• عملکرد حفاظت: محافظت از اتصال کوتاه، محافظت از بیش از حد، حفاظت از نشت
• دمای محیط: 0 ~ +40°C
• 15) رطوبت نسبی: (20 ~ 90)٪RH
• اندازه شاسی: طول 100 * عرض 780 * ارتفاع 1600

4آزمایش افزایش دمای:

• هنگامی که قطع کننده در شرایط کار عادی باشد و مطابق با شرایط مشخص شده آزمایش شود،افزایش دمای هر جزء نباید از مقدار مرزی که در جدول 7 مشخص شده است، فراتر رود.;
• قطع کننده نباید به گونه ای آسیب ببیند که عملکرد یا استفاده ایمن آن را تحت تاثیر قرار دهد.
• اندازه گیری دمای 8 راه، وضوح دمای 0.1 درجه
• سیم برای آزمایش افزایش دمای: ۱، ۱.5، 2 .5، 4، 6، 10، هر مشخصات طول 1 متر است، هر 5 قطعه؛
• سیم برای آزمایش افزایش دمای: 16، 25، 50، هر مشخصات 2 متر طول دارد، هر کدام 5 قطعه است.
• چسب ویژه برای افزایش دمای: 1 بطری
• آب محلول گلو: 1 بطری
• محدوده اندازه گیری 0 تا 200 درجه
• مدل ترموکوپل: نوع T
• با نمایش منحنی دما؛ با جدول ثبت داده های دما.
