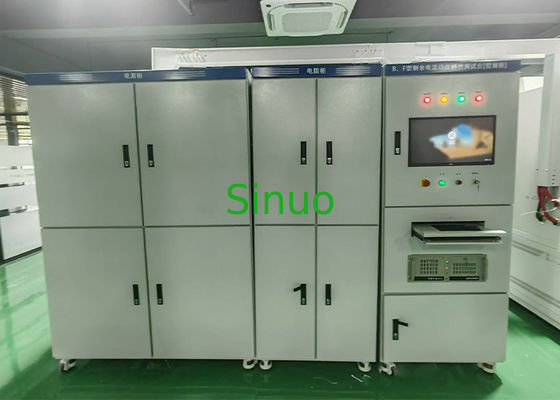

IEC 62423 سیستم آزمایش جریان باقیمانده 500A قطع کننده مدار

1منبع برق کاری: سه فاز چهار سیم 380V ± 10٪

2قدرت تجهیزات: 90KVA

3ولتاژ خروجی: توسط کاربر فراهم می شود.

4. نوع AC 50Hz AC جریان باقیمانده: 2mA-10A، به طور مداوم تنظیم می شود، سطح دقت: 0.5 سطح.

20-500A، خروجی مرحله ای، سطح دقت: 1.5 سطح.

5. A-ype نیمه موج پالس باقیمانده جریان: 0 °: 5mA-7A، 90 °: 5mA-5A، 135 °: 5mA-2A، سطح دقت: 2.0 سطح.

6. 150H، 400Hz، 1000Hz جریان باقیمانده: 2mA-10A، سطح دقت: 0.5 سطح.

7جریان ثابت: 2mA-10A، سطح دقت: 1.0 سطح.

8فرکانس تست: 50/60 هرتز، 150 هرتز، 400 هرتز، 700 هرتز، 1000 هرتز.

9. موج کامپوزیت (نوع F) حاوی محتوای 10 هرتز 3.5٪، محتوای 50/60 هرتز 13.8٪، 1000 هرتز، محتوای 13.8٪

10دقت زمانبندی: 5 میلی ثانیه، وضوح 1 میلی ثانیه

11جریان بار سه فاز: AC 1-125A، خروجی ثابت مقاومت.

12پارامترهای الکتریکی Qingzhi: AC 500V / 5A، سطح دقت: 0.5 سطح.

13رابط تست اتوماتیک:

ویرایش خودکار آیتم های آزمایش و ثبت خودکار داده های آزمایش

محتوای آزمایش:

• نوع AC

(1) 9.9.2، زمانی که هیچ بار وجود ندارد، از جریان باقیمانده برای آزمایش استفاده کنید.

(2) 9.9.2.1: هنگامی که جریان باقیمانده به طور پیوسته افزایش می یابد، درستی عمل را بررسی کنید.

(3) 9.9.2.2: هنگامی که جریان باقیمانده بسته می شود، دقت کار را بررسی کنید.

(4) 9.9.2.3: هنگامی که جریان متناوب سینوسایدال باقی مانده به طور ناگهانی ظاهر می شود، درستی عمل را بررسی کنید.

نوع S: هنگامی که جریان باقیمانده و زمان آزمایش در جدول 2 به طور ناگهانی اضافه می شوند، محصول از کار نمی رود.

(5) 9.9.2.4: هنگامی که مقدار جریان باقیمانده بین 5In و 500A به طور ناگهانی ظاهر می شود، دقت آن را بررسی کنید.

درجه های فعلی: 5A، 10A، 20A، 50A، 100A، 200A، 500A.

(6) 9.9.3 هنگام بارگذاری، آزمایش با جریان باقیمانده

در صورتی که جریان نامی کمتر باشد، طبق 9 آزمایش شود.9.2.2 و 99.2.3.

(7) 9.9.5 شرایط آزمایش ویژه برای RCD که عملکرد کار آنها با ولتاژ منبع برق مرتبط است.

آزمایش با 0.85 برابر و 1.1 برابر ولتاژ نامی.

• یک نوع

(1) 9.21.1.1 بررسی عملکرد صحیح زمانی که جریان متناوب پالس باقیمانده همچنان افزایش می یابد

(2) 9.21.1.2 بررسی عملکرد صحیح در صورت وجود یک جریان متناوب پالس ناگهانی

(3) 9.21.1.3 کار درست تحت بار. با جریان نامی، طبق 9 آزمایش شود.21.1.1

(4) 9.21.1.4 بررسی عملکرد صحیح زمانی که جریان متناوب پالس باقیمانده بر روی 0.006A DC صاف قرار می گیرد

• نوع F

(1) 9.1.2 بررسی عملکرد صحیح زمانی که جریان باقیمانده ترکیبی به طور پیوسته افزایش می یابد.

(2) 9.1.3 بررسی عملکرد صحیح در صورت استفاده ناگهانی از جریان باقیمانده ترکیب شده. بررسی زمان شکستن RCD، جریان آزمایش به 1.4in x 5in کالیبراسیون شده است.

(3) 9.1.4 بررسی عملکرد صحیح یک RCD چهار قطبی از نوع F هنگامی که جریان باقیمانده ظاهر می شود که تنها دو قطب تغذیه می شوند.

محصول چهار قطبی را بر اساس 9 آزمایش کنید.1.2، اما فقط هدايت كننده خنثي و يكي از خطوط را آزمايش كنيد.

(4) 9.1.6 عملکرد را تحت جریان باقیمانده فشار بررسی کنید. یک پالس با جریان اوج 10Ind اعمال کنید، 3 بار در جهت جلو و 3 بار در جهت عقب اندازه گیری کنید.و محصول از راه نرود.

(5) 9.1.7 درست بودن آن هنگام که یک جریان باقیمانده در حال پالس DC با یک جریان صاف 10mA اضافه می شود، بررسی شود. یک جریان باقیمانده در حال حرکت 10mA بر روی جریان باقیمانده AC در فرکانس نامی قرار داده شود.

• نوع B

(1) 9.2.1.2 بررسي درستي براي جريان هاي بقاي AC سينوسويدي با مقدار 1000 هرتز و کمتر

a. به آرامی از 0.2 In به مقدار باقیمانده جریان عمل مشخص شده در جدول 2 در عرض 30 ثانیه افزایش یابد.

ب. جریان قطع را بررسی کنید. اگر جریان مشخص شده در جدول 2 ناگهان ظاهر شود، زمان قطع محصول را آزمایش کنید.

RCD عمومی: T<0.3s RCD نوع S: 0.13s ≤ T <0.5s

(2) 9.2.1.3 بررسی عملکرد صحیح زمانی که جریان متناوب باقیمانده بر جریان متناوب باقیمانده قرار گیرد.

0.4 برابر جریان کار باقیمانده نامی را روی جریان باقیمانده AC (نوع AC) در فرکانس نامی قرار دهید.

جریان باقیمانده DC صاف یا جریان باقیمانده DC صاف 10mA (هر کدام بزرگتر است).

(3) 9.2.1.4 عملکرد صحیح زمانی که جریان باقیمانده DC پالس بر روی جریان باقیمانده DC صاف قرار گرفته است

جريان بقايي صاف DC 04 برابر جریان باقیمانده کار نامی یا یک جریان باقیمانده DC صاف 10mA (بزرگ تر از هر دو) بر روی جریان باقیمانده AC فرکانس نامی (نوع A) قرار می گیرد، زاویه 0°).

(4) 9.2.1.5 بررسی عملکرد صحیح زمانی که یک جریان متناوب باقیمانده توسط یک مدار دو فازی تولید می شود

a. به آرامی جریان را از 0.2 In به 2 In افزایش دهید تا جریان پرتاب محصول را آزمایش کنید.

ب. با توجه به مقدار جریان مشخص شده در جدول 1، به طور ناگهانی جریان نشت را اضافه کنید و زمان پر شدن محصول را آزمایش کنید.

(5) 9.2.1.6 بررسی عملکرد صحیح زمانی که جریان متناوب باقیمانده در یک مدار تنظیم کننده یک منبع تغذیه سه فاز تولید می شود

a. به آرامی جریان را از 0.2 In به 2 In افزایش دهید تا جریان پرتاب محصول را آزمایش کنید.

ب. با توجه به مقدار جریان مشخص شده در جدول 1، به طور ناگهانی جریان نشت را افزایش دهید و زمان پر شدن محصول را آزمایش کنید.

(6) 9.2.1.7.1 بررسی عملکرد صحیح بدون بار در هنگام صاف کردن جریان متناوب باقی مانده

a. به آرامی از 0.2 اینچ به 2 اینچ افزایش دهید تا جریان پرتاب محصول را آزمایش کنید.

ب. افزایش ناگهانی جریان نشت بر اساس مقدار فعلی مشخص شده در جدول 1 برای آزمایش زمان پر شدن محصول.

(7) 9.2.1.7.2 در شرایط بارگیری، عملکرد صحیح را با جریان باقیمانده DC ثابت بررسی کنید.

در این حالت، مقدار جریان تولید شده را با افزایش آهسته جریان از 0.2 اینچ به 2 اینچ آزمایش کنید.

(8) 9.2.3 بررسی عملکرد صحیح RCDهای سه قطبی و چهار قطبی نوع B هنگامی که تنها دو قطب تامین می شود.

آزمایش مطابق با 9 انجام شود.2.1.2 و 92.1.7.1، که فقط انرژی خنثی و فازی (یک فازی) را تامین می کند.

(9) 9.2.4 پس از آزمایش، بررسی کنید که RCD

توسط یک جریان آزمایشی 2.5 اینچ DC صاف شروع می شود.
