جزئیات محصول:
پرداخت:
|
| اندازه داخلی: | 800*600*1400 میلی متر | اندازه خارجی: | ۱۷۰۰*۱۱۵۰*۱۹۶۰ میلی متر |
|---|---|---|---|
| محدوده دما: | -20 °C+150 °C | محدوده رطوبت: | 20 تا 98 درصد RH |
| نوسان دما: | ≤±0.5℃ | یکنواختی دما: | ± 2 ℃ |
| زمان گرمایش: | ≥3°C/ دقیقه | زمان خنک شدن: | ≥1℃-1.2℃ / دقیقه |
| برجسته: | IEC60068-2 اتاق آزمایش دمای و رطوبت,اتاق آزمایش درجه حرارت و رطوبت 627L,Temperature And Humidity Test Chamber 627L |
||

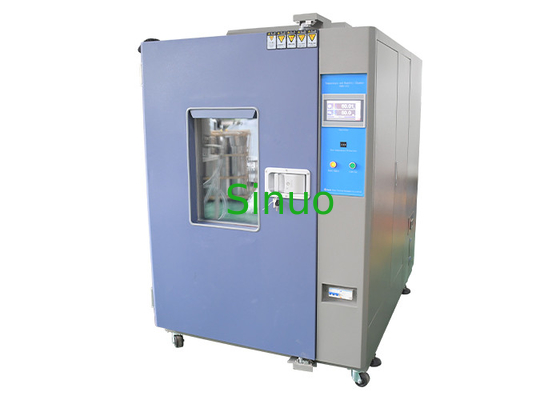

محفظه تست دما و رطوبت IEC60068-2 627L با محدوده کنترل بسیار وسیع
بررسی اجمالی محصولات:
این محفظه تست برای تست سرما، گرما، رطوبت و خشکی مواد خام و دستگاه هایی مانند الکترونیک، برق، لوازم الکتریکی، پلاستیک و غیره استفاده می شود. هدف تایید قابلیت اطمینان محصولات ذخیره سازی و حمل و نقل تحت دمای متناوب بالا و پایین است. گرما و رطوبت، یک تجهیزات تست ضروری است که توسط بسیاری از استانداردها مانند IEC60335-1 بند 15 و غیره مورد نیاز است.
مطابق با استانداردها:
IEC60068-2-1:2007 "تست محیطی-بخش 2-1: تست ها- تست A: سرد، IDT"
IEC60068-2-2:2007 "تست محیطی-بخش 2-1: تست ها- تست B-حرارت خشک، IDT"
IEC60068-2-78:2012 "تست محیطی - قسمت 2-78: تست ها - کابین آزمایشی: گرمای مرطوب، حالت پایدار، IDT"
IEC60068-2-30:2005 "تست محیطی-بخش 2-30: تست ها-تست Db: گرمای مرطوب، چرخه ای (سیکل 12 ساعت + 12 ساعت)، IDT"
اتاقک دما و رطوبت که به عنوان اتاقک آب و هوا یا محفظه محیطی نیز شناخته می شود، قطعه ای تخصصی است که برای شبیه سازی و کنترل شرایط دما و رطوبت برای آزمایش و ارزیابی عملکرد، قابلیت اطمینان و دوام محصولات و مواد مختلف استفاده می شود.این یک محیط کنترل‌شده برای قرار دادن نمونه‌های آزمایشی در سطوح خاص دما و رطوبت فراهم می‌کند و امکان پیری سریع، آزمایش عملکرد و اهداف تحقیقاتی را فراهم می‌کند.در اینجا ویژگی‌ها و عملکردهای کلیدی که معمولاً در یک اتاقک دما و رطوبت یافت می‌شوند، آمده است:
کنترل دما: محفظه مجهز به یک سیستم کنترل دما است که می تواند فضای داخلی را گرم یا خنک کند تا تنظیمات دمایی مورد نظر را به دست آورد و حفظ کند.محدوده دما بسته به مدل خاص می تواند متفاوت باشد و بسته به نیازهای کاربردی می تواند از دماهای زیر صفر تا دماهای بالا باشد.
کنترل رطوبت: محفظه دارای یک سیستم کنترل رطوبت است که میزان رطوبت را در جو محفظه تنظیم می کند.این سیستم می‌تواند کنترل دقیقی بر سطوح رطوبت نسبی داشته باشد و امکان آزمایش در شرایط رطوبتی خاص مانند محیط‌های با رطوبت بالا یا رطوبت کم را فراهم کند.
تنظیمات قابل برنامه ریزی: محفظه های دما و رطوبت اغلب دارای تنظیمات قابل برنامه ریزی هستند که به کاربران این امکان را می دهد تا پروفایل های دما و رطوبت سفارشی را برای نیازهای آزمایشی خاص خود تعریف کنند.این پروفایل ها می توانند شامل نرخ های شیب دار، زمان اقامت و الگوهای دوچرخه سواری برای شبیه سازی شرایط دنیای واقعی یا استانداردهای آزمایشی خاص باشند.
یکنواختی و پایداری: محفظه های دما و رطوبت به گونه ای طراحی شده اند که توزیع یکنواخت دما و رطوبت را در سرتاسر فضای داخلی اتاق فراهم کنند.این تجهیزات تضمین می کند که نمونه های آزمایشی شرایط ثابتی را در کل منطقه آزمایش تجربه می کنند.پایداری برای حفظ درجه حرارت و رطوبت مطلوب در دوره های طولانی بسیار مهم است.
پنجره های مشاهده و روشنایی: اتاق ممکن است شامل پنجره های دید ساخته شده از شیشه سکوریت یا مواد شفاف دیگر باشد.این پنجره ها کاربران را قادر می سازد تا نمونه های آزمایش را بدون باز کردن محفظه به صورت بصری بازرسی و نظارت کنند و از یکپارچگی محیط کنترل شده اطمینان حاصل کنند.سیستم های روشنایی داخلی نیز ممکن است برای افزایش دید در داخل محفظه وجود داشته باشد.
ویژگی های ایمنی: اقدامات ایمنی یکی از جنبه های ضروری اتاق های دما و رطوبت است.اینها ممکن است شامل حفاظت از دمای بیش از حد، تشخیص خرابی سنسور رطوبت، بازیابی قطع برق، و آلارم‌های صوتی یا بصری برای هشدار به کاربران از هرگونه شرایط غیرعادی یا نقص تجهیزات باشد.
ثبت داده ها و کنترل از راه دور: بسیاری از اتاقک های دما و رطوبت مدرن قابلیت ثبت داده ها را برای ثبت و ذخیره داده های دما و رطوبت در طول آزمایش ارائه می دهند.این داده ها را می توان برای ارزیابی عملکرد محصول یا مطابقت با استانداردها تجزیه و تحلیل کرد.برخی از اتاق‌ها همچنین ویژگی‌های کنترل و نظارت از راه دور را ارائه می‌کنند که به کاربران اجازه می‌دهند از طریق رایانه یا دستگاه تلفن همراه به تنظیمات اتاق دسترسی پیدا کرده و آن را کنترل کنند.
اتاقک های دما و رطوبت به طور گسترده در صنایعی مانند الکترونیک، داروسازی، خودروسازی، هوافضا و علم مواد استفاده می شود.آنها آزمایش برای توسعه محصول، کنترل کیفیت، و اهداف تحقیقاتی را تسهیل می کنند و همچنین بینشی در مورد نحوه رفتار مواد و محصولات تحت شرایط دما و رطوبت خاص ارائه می دهند.
ساختار:
این دستگاه دارای ساختار محفظه بسته با ویژگی های زیر است:
A. دارای محدوده کنترل دما و رطوبت بسیار گسترده ای است تا نیازهای مختلف کاربران را برآورده کند.
ب. تنظیم دمای متعادل و حالت کنترل رطوبت منحصر به فرد را برای تنظیم دمای ایده آل و محیط رطوبت اتخاذ می کند.قابلیت گرمایش و رطوبت پایدار و متعادل است و کنترل دما و رطوبت با دقت بالا و پایداری بالا است.
ج. انتخاب خودکار مدار تبرید: دستگاه کنترل خودکار توانایی راه اندازی خودکار مدار خنک کننده در حال اجرا را با توجه به مقدار تنظیم شده دما دارد، می تواند خنک کننده را مستقیماً تحت حالت دمای بالا شروع کند.
تبرید از واحد کندانسور هوا خنک با کمپرسور کاملاً بسته (وارد شده) استفاده می کند.
د- درب مجهز به یک پنجره مشاهده است که برای مشاهده وضعیت آزمایش نمونه آزمایشی مناسب است.
پارامترهای فنی:
|
این اتاق آزمایش ممنوع می کند: آزمایش یا نگهداری نمونه های مواد قابل اشتعال، مواد منفجره و فرار آزمایش یا نگهداری نمونه های مواد خورنده آزمایش یا نگهداری نمونه های بیولوژیکی آزمایش یا ذخیره نمونه های منبع انتشار الکترومغناطیسی قوی آزمایش یا ذخیره سازی نمونه های مواد رادیواکتیو آزمایش یا نگهداری نمونه های مواد بسیار سمی آزمایش یا نگهداری نمونه هایی که ممکن است در طول آزمایش یا نگهداری، مواد قابل اشتعال، انفجاری، فرار، بسیار سمی، خورنده و رادیواکتیو تولید کنند. |
|
|
|
672 لیتر |
|
W800mm×D600mm×H1400mm |
|
تقریباW1700mm×H1150mm×D1960mm |
|
حدود 650 کیلوگرم |
|
|
|
محدوده دما: -20 ℃ ~ 150 ℃ |
|
(20 ~ 98)٪ RH (به نمودار محدوده قابل کنترل دما و رطوبت مراجعه کنید، بدون بار مرطوب و گرما فعال)
نمودار محدوده قابل کنترل دما و رطوبت |
|
≤±0.5 ℃ (نوسان دما نیمی از اختلاف بین حداکثر دمای اندازه گیری شده و حداقل دما در نقطه مرکزی است) |
|
± 2.0 ℃ (یکنواختی دما میانگین حسابی اختلاف بین بالاترین و کمترین دمای اندازه گیری شده در هر آزمایش است) |
|
≥3℃/دقیقه (غیر خطی بدون بار) |
|
≥1℃-1.2℃ / دقیقه (غیر خطی بدون بار) |
|
± 3٪ RH |
|
سطح صدا≤85dB (در یک اتاق عایق صدا با دمای محیط 25 درجه سانتیگراد و اکو کم اندازه گیری می شود؛ با استفاده از وزن A، مقدار میانگین 8 امتیاز تست می شود؛ هر نقطه آزمایش 1 متر از منبع صدا و 1 متر از زمین فاصله دارد) |
|
|
|
1. مواد دیواره بیرونی: ورق فولادی نورد سرد، ترشی و فسفاته کردن رنگ پخت پودری پیشرفته 2. مواد دیوار داخلی: صفحه فولادی ضد زنگ SUS304# 3. مواد عایق محفظه: فوم پلی اورتان سفت و سخت + الیاف شیشه |
|
فن سانتریفوژ؛خروجی هوا می تواند حجم هوا، ارتفاع و حجم هوای برگشتی را تنظیم کند |
| 4.3.در، درب | درب لولایی تک باز، مجهز به پنجره دید، لامپ روشنایی، دستگاه گرمایش الکتریکی ضد تراکم قاب پنجره/در، اندازه باز شدن درب: (تقریبا) 0.8*0.85M |
|
یک فیلم رسانا شیشه ای ضد انفجار روی درب وجود دارد (با عملکرد ضد تراکم) 300W×400H (mm) |
|
فن سانتریفیوژ با محور بلند |
|
دو قفسه سینی متحرک قابل تنظیم از جنس استنلس استیل داخلی، ظرفیت بارگیری 20 کیلوگرم در هر لایه |
|
از پروانه فولاد ضد زنگ وارداتی از تایوان استفاده کنید |
|
بخاری برقی آلیاژ نیکل کروم |
|
کمپرسور فرانسوی Tecumseh |
|
اواپراتور از نوع پره ای |
|
آبشار کمپرسور مکانیکی |
|
هوا خنک کننده |
|
کنترلر قابل برنامه ریزی لمسی LCD هوشمند 7 اینچی برند: Weinview |
|
Φ50mm، 1pc، مجهز به پلاگ لاستیکی فوم مخصوص (در سمت چپ محفظه قرار دارد)
|
|
مجهز به چراغ سه رنگ در بالای محفظه برای نشان دادن وضعیت دویدن |
|
بالای پنجره مشاهده مجهز به یک چراغ است که توسط سوئیچ خارج از در کنترل می شود تا مشاهده راحت و واضحی داشته باشد.
|
|
آره |
|
|
| 5.1.سیستم گرمایش | لوله گرمایش ضد خشک نوع آستین فولاد ضد زنگ با سیم گرمایش آلیاژ نیکل کروم |
| بخاری برقی گرمایش سریع فولاد ضد زنگ نوع باله U شکل برای گرمایش استفاده می شود | |
| سیستم کاملاً مستقل، بر مدار کنترل تأثیر نمی گذارد | |
|
روش گرمایش و رطوبت دیگ بخار بخاری زرهی فولاد ضد زنگ: گرمای مورد نیاز برای تبخیر آب را فراهم می کند. حالت کنترل هیتر: مدولاسیون عرض پالس ایزوسایکل بدون تماس، SSR (رله حالت جامد) مجهز به دستگاه کنترل سطح آب و دستگاه ضد خشک شدن بخاری |
|
روش خنک کننده: خنک کننده با هوا |
| کمپرسور تبرید: کمپرسور Tecumseh فرانسوی با مبرد سازگار با محیط زیست | |
| لوله مسی مبرد: لوله مسی مارپیچ داخلی K-TYPE مبرد | |
| کندانسور: کندانسور باله ای شکل که با هوا خنک می شود | |
| اواپراتور: اواپراتور از نوع شیب دار FIN—TUBE | |
| عنصر انجماد: شیر برقی وارداتی اصلی، فیلتر خشک کن و غیره. | |
|
خطوط لوله کل سیستم تحت آزمایش تشخیص نشت 22 کیلوگرمی قرار می گیرند |
| سیستم گرمایش و سرمایش کاملا مستقل است | |
| این سیستم می تواند از برگشت جریان هوا با دمای بالا و فشار بالا جلوگیری کند | |
| تمام برنامه های عمل سیستم تبرید به طور کامل توسط کنترلر میکرو کامپیوتر کنترل می شود | |
|
|
|
|
|
|
|
|
تهویه با گردش اجباری، روش تنظیم دمای تعادل.سیستم کنترل خروجی بخاری را از طریق خروجی محاسبه اتوماتیک PID با توجه به نقطه دمایی تنظیم شده توسط سیستم کنترل می کند و در نهایت به تعادل دینامیکی می رسد.
|
|
اتاق تهویه مطبوع داخلی، کانال هوای گردشی و فن جریان محوری طولانی می تواند جریان هوا و ظرفیت گرمایش را با بهبود جریان هوا بهبود بخشد و یکنواختی دمای محفظه آزمایش را تا حد زیادی بهبود بخشد. |
|
|
|
کنترلر قابل برنامه ریزی لمسی LCD هوشمند 7 اینچی Weinview |
|
0.01 ℃ / 0.1٪ RH |
|
تنظیم خودسرانه شرایط ثابت، شرایط برنامه، و تنظیم نام تست پخت، شماره سریال و غیره. |
|
0—999H59min |
|
در عین حال 120 گروه برنامه با شرایط مختلف قابل تنظیم است.در هر گروهی از برنامه ها، می توان آن را به 1200 بخش تقسیم کرد و بخشی از تعداد سگمنت ها را می توان به طور دلخواه برای اجرای چرخه یا انجام کار چرخه هر بخش یا گروهی رهگیری کرد. |
|
دارای یک دستگاه حافظه خاموش کننده است که می تواند پس از بازیابی برق، به اجرای برنامه های باقیمانده ادامه دهد و می تواند به عنوان قرار ملاقات دستگاه برای اجرای زمان راه اندازی و اجرای دستگاه استفاده شود. |
|
افزایش و کاهش دما را می توان برای کنترل شیب، کنترل منحنی استفاده کرد و عملکرد نقاط مرجع دما و رطوبت خود اصلاح می شود.عملکرد محاسبه خودکار PID را دارد که می تواند راحتی ناشی از تنظیم دستی را کاهش دهد. |
|
رابط دیسک U، رابط RS-232، قفل سخت افزاری (LOCK)، نرم افزار ارتباط کامپیوتری ارائه شده است. |
|
تنظیمات و همه شرایط به طور خودکار توسط میکرو کامپیوتر قفل می شوند |
|
اگر در حین تنظیم یا عملیات خطایی رخ دهد، یک سیگنال هشدار ارائه می شود |
|
این کنترلر دارای یک خروجی درگاه سیگنال ضبط است که می تواند به یک ضبط کننده دما و رطوبت متصل شود و می تواند منحنی های ضبط را تولید کند. |
|
مجهز به رابط ارتباطی استاندارد RS-232، فاصله انتقال طولانی، می تواند برای کنترل و ضبط به کامپیوتر متصل شود. |
|
|
|
1. حفاظت از گرمای بیش از حد کمپرسور 2. حفاظت در برابر جریان اضافه کمپرسور 3. حفاظت کمپرسور فشار بالا و پایین 4. حفاظت از فشار روغن کمپرسور (اختیاری برای کمپرسورهای نیمه هرمتیک بزرگ) 5. حفاظت از دمای بیش از حد برای دمای تامین مایع 6. حفاظت تسکین فشار فوق العاده بالا 7. هوا خنک: حفاظت بیش از حد فن چگالشی |
|
1. قابل تنظیم بیش از درجه حرارت حفاظت 2. حفاظت بیش از حد دمای کانال های تهویه مطبوع را محدود کنید 3. حفاظت از گرمای بیش از حد موتور فن |
|
1. حفاظت اضافه بار و اتصال کوتاه 2. حفاظت هشدار خرابی سیستم تبرید ناشی از دهانه های متعدد کابینت |
|
شرایط زیر توسط کاربر تضمین شده است |
|
1. زمین تراز و دارای تهویه مناسب است A:≥40cm B:≥150cm C:≥100cm D: ≥60cm E:≥40cm |
|
1. دما: 5 ℃ ~ 35 ℃ 2. رطوبت نسبی: ≤85٪ 3. فشار هوا: 86kPa ~ 106kPa |
| 10.3.شرایط منبع تغذیه | نیازهای منبع تغذیه: 1. یک کابل پنج هسته ای (سه فاز چهار سیم + سیم محافظ زمین) (حدود 4 متر طول) 2. محدوده ولتاژ: سه فاز AC 400V 3. محدوده نوسان فرکانس مجاز: (50 ± 0.5) هرتز 4. مقاومت زمین محافظ کمتر از 4Ω است 5. کاربر موظف است تجهیزات را با یک کلید هوا یا برق با ظرفیت مربوطه در محل نصب پیکربندی کند و این کلید باید به طور مستقل توسط دستگاه استفاده شود. |
| 10.4.حداکثر جریان حداکثر مصرف برق |
Imax≤32A Pmax≤8.5KW |
| 10.5.دیگران | باز کردن درب محفظه آزمایش در حین آزمایش باعث نوسانات دما و رطوبت در محفظه می شود.اگر درب چندین بار باز شود یا برای مدت طولانی باز بماند یا نمونه آزمایشی در طول آزمایش رطوبت ساطع کند، مبدل حرارتی سیستم تبرید ممکن است یخ بزند و کار نکند. |
