MIL-STD-810G غلظت بالا لامینری جریان هوا شن و غبار اتاق آزمون

مقدار تولیدی:	1
قیمت:	Customized
بسته بندی استاندارد:	مورد تخته سه لا
دوره تحویل:	30 روز
روش پرداخت:	T/T
ظرفیت تامین:	10 ست در ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع

نام تجاری

Sinuo

گواهی

Calibration Certificate (Cost Additional)

شماره مدل

SN441

اندازه اتاقک داخلی:

1000 × 1000 × 1000 میلی‌متر (L×W×H)

ابعاد بیرونی:

7500 × 2500 × 4500 میلی‌متر (L×W×H)

دیافراگم توری فلزی:

قطر 50 میکرومتر

سرعت جریان هوا:

5m/s±0.5m/s

محدوده دما:

RT±10-80℃

محدوده رطوبت:

RH <25%

برجسته کردن:

اتاق آزمایش گرد و غبار MIL-STD-810G,اتاق محیط جریان هوا لایه دار,تجهیزات آزمایش شن و غبار

laminar airflow environmental chamber

sand and dust test equipment

توضیحات محصول

MIL-STD-810G غلظت بالا لامینری جریان هوا شن و غبار اتاق آزمون

خلاصه ی محصول:

این تجهیزات برای آزمایش محصولات الکتریکی و الکترونیکی، قطعات خودرو و موتورسیکلت مناسب است.و مهر و موم در محیط های پر گرد و غبار برای جلوگیری از ورود شن و غبار به مهر و موم و محفظهاین سیستم عملکرد محصولات الکتریکی و الکترونیکی، قطعات خودرو و موتورسیکلت و مهر و موم ها را در محیط های گرد و غبار در طول استفاده، ذخیره سازی و حمل و نقل تأیید می کند.هدف از آزمایش تعیین اثرات مضر احتمالی ذرات حمل شده در جریان هوا بر محصولات الکتریکی است.این آزمایش می تواند برای شبیه سازی محیط های هوای پر گرد و غبار که توسط عوامل طبیعی محیط زیست یا آشفتگی های انسانی مانند حرکت وسایل نقلیه ایجاد می شود استفاده شود.

اصول طراحی: یک قیف مخروطی با یک دریچه جمع آوری گرد و غبار در پایین طراحی شده است.یک فن چرخش توربین با فشار بالا در پورت استخراج گرد و غبار (در سمت راست) نصب شده است تا گرد و غبار را جذب کرده و آن را به پایین اتاق داخلی ارسال کند، از پایین به سمت چپ اتاق و سپس به اتاق پیش ترمیم. گرد و غبار از سمت چپ به اتاق آزمایش منفجر می شود و گرد و غبار افقی به سمت راست منفجر می شود.بنابراین شروع یک چرخه مستمر.

استانداردهای قابل استفاده:

مطابق با MIL-STD-810G، IEC 60068-2-68 و غیره

مشخصات فنی:

ابعاد داخل اتاق	1000 × 1000 × 1000 میلی متر ((W × H × D)
ابعاد بیرونی	تقریباً 7500×2500×4500 میلی متر (W×H×D) (باید ابعاد واقعی متفاوت باشد) از جمله کانال هوا
محدوده دما	RT±10-80°C (قابل تنظیم)
محدوده رطوبت	< 25%RH
گرد و غبار ظریف	≤75um
گرد و غبار خشن	≤150um
غلظت	2±0.5g/m3
سرعت جریان هوا	5m/s±0.5m/s
دوز تالک	2-5kg/m3 ((این تجهیزات به 25 kg نیاز دارد)
استانداردها	GB2423.37-2006 آزمایش Lc1 / IEC 60068-2-68
منبع برق	380V±10%V (سه فاز پنج سیم، با یک قطع کننده 80A جداگانه؛ قطع کننده باید دارای پایانه باشد؛ سیم برق باید حداقل 10 میلی متر مربع باشد).
آلودگی، اشعه الکترومغناطیسی	مطابق با استانداردها و الزامات مربوطه

ویژگی های ساختار اتاق:

روش ساختاری (کنترلر یکپارچه و اتاق آزمایش)	1پایین اتاق به شکل قیف است، با یک موتور گردآوری گرد و غبار پایین که در فرآیند جمع آوری گرد و غبار کمک می کند. 2اتاق آزمایش تقریباً مکعب است. with its side length in the airflow cross-section being at least three times the maximum value of the vertical or horizontal side length of the sample cross-section perpendicular to the airflow directionاتاق آزمایش دارای عملکرد گرم کردن است. 3اتاق آزمایش شامل یک اتاق پیش درمان است و هر دو اتاق دارای یک قطعه قطعی جریان هوا هستند.یک لوله راهنمای هوا نصب شده است پشت ورودی کانال جریان هوا منجر به اتاق پیش درمان. یک جریان هوایی افقی لامینری از طریق ترتیب کلی تولید می شود. یک دستگاه بادی برای تولید جریان هوا در قسمت عقب اتاق آزمایش قرار دارد.هوا از اتاق آزمایش کشیده می شود و از طریق کانال جریان هوا به اتاق پیش پردازش ارسال می شود.دستگاه پاک کننده گرد و غبار خارجی است و از طریق کانال متصل می شود.
مواد دیوارهای بیرونی	فولاد ضد زنگ SUS304 با کیفیت بالا
مواد اتاق داخلی	SUS304 فولاد ضد زنگ
پنجره مشاهده	در اتاق يه پنجره ي بزرگ براي مشاهده داره
کانال هوا	طراحی منحصر به فرد کانال هوا تضمین می کند که اتاق غلظت بالایی از جریان هوا را تولید می کند.
ساختار اساسی	این شامل یک اتاق پیش درمان، یک اتاق آزمایش، یک پورت مکش گرد و غبار، یک جعبه جمع آوری گرد و غبار، یک دستگاه گرد و غبار گردش، یک سیستم خلاء، یک مخزن گرد و غبار، یک شیر جریان،یک سیستم گرمایش، یک بادکنک جریان عقب، یک چرخ چرخ نمونه، یک شبکه محافظ، یک لوله بازگشت گرد و غبار سنج غلظت و غیره.
پنجره مشاهده	درب مجهز به پنجره ی مشاهده ای است، پنجره ی مشاهده ای ضد یخ با گرم کردن فیلم مقاومت.
نورپردازی	این اتاق مجهز به نوردهی LED با شدت بالا در بالای آن است که نور را از طریق یک پنجره انتقال نور در بالای آن به داخل اتاق ارائه می دهد؛ این توسط یک سوئیچ مستقل کنترل می شود.

سیستم کنترل:

صفحه لمسی	سیستم کنترل هوشمند PLC و صفحه لمسی (خود توسعه یافته توسط SINUO)
اندازه گیری غلظت	سیگنال های کنترل آنالوگ برای کنترل دقیق به ماژول PLC منتقل می شوند.
سیستم گرمایش	316 سیم گرمایش فولاد ضد زنگ
سیستم خلاء	دریچه تنظیم کننده فشار، نوزل، کیت تنظیم کننده فشار، لوله اتصال، پمپ خلاء
کنترل کننده	از یک کنترل کننده منطقی قابل برنامه ریزی (PLC) استفاده می شود (این کنترل کننده دارای طیف وسیعی از توابع کنترل به صورت خودسرانه تنظیم شده است همانطور که در زیر توضیح داده شده است). زمان شستن گرد و غبار (استاپ، شستن) h/m/s تنظیم پذیر دوره چرخه: به صورت خودسرانه تنظیم می شود زمان تست پیش تنظیم شده: 0s 999h99m99s به صورت خودسرانه تنظیم می شود برق روشن شده: خاموش شده
اندازه میش فلزی	قطر سیم اسمی 50μm، فاصله سیم اسمی 75μm یا کمتر از 150μm
فن	از پلاستیک

عملکردهای حفاظت از ایمنی:

دستگاه حفاظت از زمین گیری قابل اعتماد
حفاظت از نشت/ مدار باز
حفاظت از شارژ کوتاه بخار
حفاظت از فشار بیش از حد موتور بادکنک
هشدار بیش از حد درجه حرارت مستقل و هشدار صوتی/بصری برای اتاق کار؛
حفاظت از ولتاژ پایین، ولتاژ بالا و از دست دادن فاز

شرایط استفاده از تجهیزات:

ولتاژ: AC 380V±10٪، 50 Hz، سه فاز چهار سیم + سیم زمین
دمای محیط: 5°35°C
رطوبت محیط: < 85% RH (25°C)
فشار اتمسفر: 86~106kPa
الزامات محل: تجهیزات باید افقی در یک اتاق آزمایش با تهویه خوب قرار گیرند و فضای کافی برای کار و نگهداری در اطراف آن وجود داشته باشد.

شرایط محیط زیست: محل تجهیزات باید از لرزش های شدید، تداخلات الکترومغناطیسی قوی، غلظت بالای گرد و غبار و مواد خوردنی، نور مستقیم خورشید،یا تابش مستقیم از سایر منابع گرما.

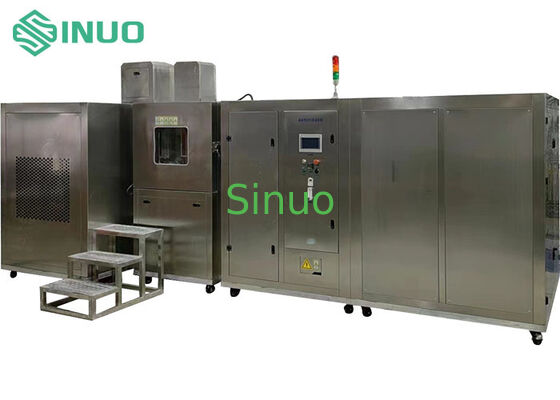

نمایش سیستم تست:

MIL-STD-810G غلظت بالا لامینری جریان هوا شن و غبار اتاق آزمون 3
