IEC 61009-1 تستر مشخصه عملکرد دستگاه محافظ جریان باقیمانده
| Applied Standards: | IEC61009-1 ، IEC60898-1 ، IEC61008-1 | Current Voltage Accuracy: | کلاس 1 ؛ ج: 0.1mA ؛ V: 0.1V |
| Power Consumption: | حداکثر 1500 وات | Current Output Range: | AC ： 5 ~ 2000mA |
| Timing Accuracy: | 5ms ، قطعنامه 1ms | Output Voltage: | AC 3 PH 10 ~ 415 ولت |
| High Light: | اتاق آزمایش EMC Anechoic,اتاق آزمایش EMC CISPR25,اتاق آزمایش EMC خودرو ESA |
||

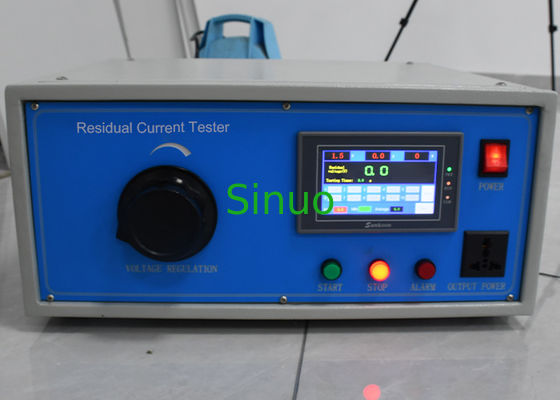

تستر مشخصه عملکرد دستگاه محافظ جریان باقیمانده IEC 61009-1
مروری بر سیستم:
تجهیزات تست با الزامات استاندارد IEC 61009-1:2012، IEC 60898-1:2015، IEC 61008-1:2010 و غیره مطابقت دارد.
این دستگاه برای تأیید خودکار ویژگیهای عملکردی کلیدهای مدار نشتی کوچک استفاده میشود و عملکرد ایمنی کلیدهای مدار را تأیید میکند. این ابزار پردازنده پرسرعت ARM-7 را به عنوان هسته خود در نظر میگیرد، مجهز به مبدل A/D با مقدار مؤثر واقعی با سرعت بالا، ژنراتور سیگنال سینوسی DSS و تقویتکننده قدرت با ردیابی برق است، این ابزار به طور خودکار جریان را خروجی میدهد و میتواند جریان عملکرد، زمان عملکرد و غیره را انجام دهد.
ویژگیها:
⯈ تبدیل AD با سرعت بالا و دقت بالا 24 بیتی RMS واقعی، نمونهبرداری دقیق از جریان و ولتاژ عملکرد
⯈ پردازنده پرسرعت برای نمونهبرداری دقیق از زمان عملکرد
⯈ پشتیبانی از پروتکل ارتباطی استاندارد Modbus-RTU
⯈ پشتیبانی از انتخاب سریع جریان عملکرد برای محصولات معمولی و تنظیم جداگانه جریان عملکرد برای محصولات غیرمتعارف
⯈ پردازنده تعبیهشده 32 بیتی، پردازش با سرعت بالا مقدار زیادی از دادههای ارتباطی
⯈ رابط ارتباط سریال ناهمزمان با سرعت کامل RS232/485، حداکثر نرخ باود میتواند به 115200bps برسد
⯈ حفاظت ایزوله برای سیگنالهای ورودی و خروجی، کار ایمن
⯈ طراحی WDT (ساعت نگهبان) نرمافزاری و سختافزاری برای اطمینان از پایداری سیستم
⯈ پارامترهای پیکربندی در حافظه فلش ذخیره میشوند که با خاموش شدن برق از بین نمیروند و به طور دائم ذخیره میشوند
⯈ طراحی ضد تداخل نرمافزاری و سختافزاری، میتواند با موقعیتهایی با محیط الکترومغناطیسی خشن سازگار شود
پارامترهای فنی:
| مدل | SN2502 |
| پلتفرم تشخیص | این دستگاه مجهز به یک مجموعه رابط تست کلید مدار حفاظت از نشتی سه فاز است. کلید مدار حفاظت از نشتی سیمکشی دستی را اتخاذ میکند و ایستگاه تشخیص میتواند به طور مستقل آزمایش شود. |
| مصرف برق در حال کار | حداکثر 500 وات |
| دقت ولتاژ جریان | کلاس 1؛ وضوح جریان 0.1 میلیآمپر؛ وضوح ولتاژ 0.1 ولت |
| محدوده خروجی جریان | AC: 5~2000mA |
| ولتاژ خروجی | 0~250V |
| دقت زمانبندی | 5 میلیثانیه، وضوح 1 میلیثانیه |
| انتخاب فاز نوع A | 0 درجه (2000 میلیآمپر)، 90 درجه (2000 میلیآمپر)، 135 درجه (30 میلیآمپر) |
| شاخص | کلید برق دستگاه از یک کلید خود قفلشونده با چراغ نشانگر استفاده میکند و چراغ روی کلید هنگام روشن شدن کلید روشن میشود. یک چراغ نشانگر در حال اجرا روی پنل تجهیزات وجود دارد و چراغ نشانگر هنگام کار تجهیزات روشن است |
| ابعاد | 430mm×370mm×280mm |
| وزن | حدود 30 کیلوگرم |
