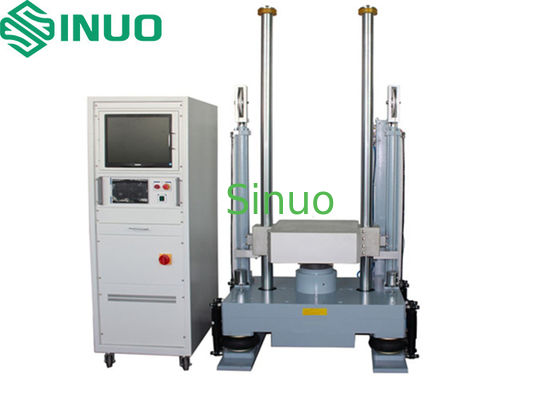

سیستم تست شوک عمودی هیدرولیک با ژنراتور موج نیمه سینوس
| Shock Waveform: | نیمه سینوس | Lifting Method: | بالابر هیدرولیک |
| Peak Acceleration: | 15—300 گرم | Pulse Duration: | 3.5 - 30ms |
| Sampling Frequency: | 192 کیلوهرتز | Work Platform: | 1000 × 1000 میلی متر |
| High Light: | سیستم تست شوک هیدرولیک ژنراتور موج,آزمون شوک هیدرولیک نیمه سینوس,سیستم تست شوک هیدرولیک عمودی |
||
سیستم تست شوک عمودی هیدرولیک با ژنراتور موج نیمه سینوس
محصولمناطلاعات:
این ماشین به طور عمده برای آزمایش شوک در زمینه محصولات الکترونیکی، هوافضا، کشتی ها، صنعت نظامی، قطعات خودرو، حمل و نقل و غیره مناسب است.با انتخاب ژنراتورهای مختلف شکل موج، آزمایشات شوک مانند موج نیمه سینوس، موج پس از اوج دندان تراش یا موج مربع انجام می شود.
تجهیزات با مشخصات آزمایش MIL-STD-202F، IEC-68-2-27، MIL-STD-810F، MIL-STD-883E و غیره مطابقت دارد.
الزامات زیست محیطی:
1دمای محل: 5°C~+28°C (تردد متوسط در عرض 24 ساعت ≤28°C)
2رطوبت نسبی: ≤85%RH
3منبع هوا: 0.5 تا 0.8MPa
4شرایط منبع برق: سه فاز پنج سیم
5محدوده ولتاژ: AC380V
6محدوده نوسان فرکانس مجاز: (50±0.5) هرتز
7مقاومت زمین گیری سیم محافظت کننده زمین کمتر از 4Ω است.
8از کاربر خواسته می شود که یک سوئیچ هوا یا قدرت با ظرفیت مربوطه را برای تجهیزات در محل نصب تنظیم کند و این سوئیچ باید به صورت مستقل برای این تجهیزات استفاده شود.
پارامتر فنی:
| پلتفرم کار | 1000 × 1000 میلی متر |
| مواد سطح کار | آلیاژ آلومینیوم با کیفیت بالا وارد شده با قدرت بالا |
| حداکثر بار | 200 کیلو |
| شتاب حداکثر نیمه سینوس | 15 ¢ 300 گرام |
| مدت طول نورد نیمه سینوس | 3.530ms |
| روش بلند کردن | لیفت هیدرولیک |
| اندازه دستگاه | تقریباً 2150 × 1450 × 2250 میلی متر |
| کل تجهیزات | حدود 3000 کیلوگرم |
| سیستم اندازه گیری | |
| کانال های ورودی | 2 کانال |
| فرکانس نمونه گیری | 192KHz |
| فرم ورودی | ولتاژ، شارژ |
| محدوده ولتاژ | -10V--+10V |
| روش اتصال | AC، DC، ICP |
| شکل موج شوک | نصف سینوس |
| رابط ارتباطی | USB20 |
| استانداردهای پشتیبانی شده | استاندارد ملی، استاندارد نظامی ملی، استاندارد نظامی ایالات متحده، استاندارد تعریف شده توسط کاربر |
| سیستم عامل | مایکروسافت ویندوز7/10 |
| سرعت سنج سیستم | |
| برند | YMC |
| روش خروجی | نوع شارژ |
| حساسیت | 3.93pC/g |
| محدوده فرکانس | 0.512KHz |
| محدوده شتاب | ±2500G |
| محیط کار | -40 تا +160 درجه سانتیگراد |
| سایر | |
| منبع برق | یک فاز 380V±10٪ |
| هوا فشرده | 0.5 ۰٫۸Mpa |
| درجه حرارت | NT1معدنیات |
| رطوبت | 25°C<85RH٪ |
مقدمه اصلی دستگاه شوک:
1بستر کار: یک بستر کار آلومینیوم قوی وارداتی پذیرفته شده است.
2مکانیسم بلند کردن: بلند کردن و پایین آوردن سیلندر هیدرولیک
3کنترل ارتفاع بلند کردن: ارتفاع بلند کردن توسط مجموعه کدگذاری فوتو الکتریکی نصب شده در پایه اندازه گیری شده است. اندازه گیری کدگذاری فوتو الکتریکی دارای دقت بالا است.توانایی قوی ضد تداخل، قابلیت اطمینان بالا و تضمین تکرار شوک.
4سیستم ترمز: ترمز پنوماتیک ترمز اصطکاک قوی ترمز ضد ضربه ثانویه برای جلوگیری از بازگشت ثانویه استفاده می شود
5سیستم بافر: به طور موثر کاهش نیروی ضربه از آزمایش ضربه در زمین، و یک سیستم خود بافر طراحی شده است، که شامل یک پایه، یک دامپر و یک کوله هوا است.
لیست پیکربندی اصلی:
| نه | نام | تعداد سال |
| 1 | بدن میز شوک | 1SET |
| 2 | ژنراتور موج نیمه سینوس (فلت) | 1SET |
| 3 | سیستم منبع هیدرولیک | 1SET |
| 4 | سنسور | 1SET |
| 5 | تقویت کننده شارژ | 1SET |
| 6 | کنترل کننده | 1SET |
| 7 | نرم افزار اندازه گیری و کنترل | 1SET |
| 8 | کامپیوتر صنعتی حرفه ای | 1SET |
