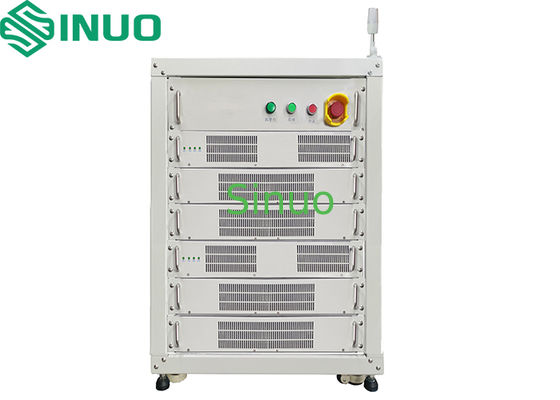

سیستم تست باتری بازپرداختی با دقت بالا برای تجزیه و تحلیل عملکرد لیتیوم یون

نه، نه

ماده

مشخصات

1

مدل

SNCTS100V60A-8CH

2

کانال های اصلی

8 کانال

3

حالت عملکرد کانال

کاملا مستقل

4

حالت های عملیاتی کانال اصلی

شارژ: CC، CV، CCCV (تغییر آسان بدون تاثیر)

تخليه: CC، CP، CV

سایر: آماده باش، وايسا

شرایط پایان آزمایش کانال اصلی

زمان، ولتاژ، جریان، ظرفیت و غیره

5

ولتاژ کانال اصلی

محدوده ولتاژ شارژ

0V-100V

محدوده ولتاژ تخلیه

10 ولت تا 100 ولت

دقت

± ((0.05%RD+0.05%FS)

قطعنامه

0.1mV

کانال اصلی جریان

مکس

±60A

دقیقه

± 150mA

دقت

± ((0.05%RD+0.05%FS)

قطعنامه

0.1mA

زمان واکنش شروع فعلی

≤20ms

زمان تغییر فعلی

≤40ms

زمان

قطعنامه

1000mS

قدرت

تولید

حداکثر خروجی مداوم در هر کانال: 6000W

ثبات

± 0.1%FS

کارایی

حداکثر کارایی شارژ

85 درصد

حداکثر کارایی تخلیه

85 درصد

بازخورد شبکه

تحریف هارمونیک

≤3٪

فاکتور قدرت

≥0.99

عملکرد قطع کانال کمکی

سیستم اجازه می دهد شرایطی را تنظیم کند که در آن مرحله کانال اصلی متوقف می شود یا تغییر می کند زمانی که سیگنال کانال کمکی به مقدار مشخصی برسد.

6

ارتباطات

رابط RJ-45 اترنت برای انتقال داده های پایدار و زمان واقعی

BMS ارتباطات

CAN/RS485 (اختیاری)

7

برنامه کنترل

از محافظت از داده های خاموش پشتیبانی می کند و امکان ادامه آزمایش را پس از قطع برق غیر منتظره، توقف دستی یا از فایل های داده ذخیره شده فراهم می کند.

محدودیت های ایمنی را می توان تنظیم کرد، از جمله محدودیت های ولتاژ پایین و بالا، محدودیت های ولتاژ پایین و بالا و محافظت از ولتاژ / روند جریان. محافظت می تواند برای هر مرحله جداگانه تنظیم شود.

پارامترهای مانند مرزهای ولتاژ بالا/پایینی و مرزهای دمای بالا/پایینی را می توان برای کانال کمکی تنظیم کرد.

حداکثر چرخه

9999

لایه های تخم گذاری

تا 10

فرمت های زمان

ساعت / دقیقه / ثانیه

ثبت اطلاعات

≥1000ms

8

نمایش داده ها

لیست چرخه

تعداد چرخه، ظرفیت شارژ/افزایش، انرژی، ولتاژ متوسط

لیست فرآیندها

شماره فرآیند، حالت، زمان، ظرفیت، انرژی، ولتاژ نهایی/جریان

فهرست جزئیات

شماره رکورد، زمان سیستم، زمان تجمعی، ولتاژ، جریان، قدرت، انرژی

9

تاریخ صادرات

داده های قابل صادر به فایل های اکسل و نمودار؛ گزارش های بهره وری، منحنی های شارژ / تخلیه، ویژگی های ولتاژ / زمان فعلی و غیره را ارائه می دهد.

10

انواع منحنی

محور X: کل زمان، ظرفیت، تعداد چرخه ها و غیره.

تو...aسكس:ولتاژ کل، جریان، ظرفیت، دمای سلول، ظرفیت شارژ/افزایش، ولتاژ سلول و غیره.

11

نرم افزار حفاظت

ولتاژ بیش از حد / زیر ولتاژ ، جریان بیش از حد / زیر ولتاژ ، دمای بیش از حد ، بازیابی از دست دادن قدرت ، نوسانات غیرطبیعی جریان و غیره.

تجهیزات سخت افزاری حفاظت

قطب معکوس، جریان بیش از حد، ولتاژ بیش از حد

آژیر

کلید قطع اضطراری، خاموش کردن اتوماتیک، اتصال و قطع بار اتوماتیک.

12

خطوط خروجی

اتصال چهار سیم (خط های جریان و ولتاژ جداگانه)

13

خنک کننده

خنک کننده هوا

14

سطح ایمنی

مطابق با EN60950 و GB4943 است.

سر و صدا

با روش مشخص شده درIEC 62040-3. سطح سر و صدا کمتر از75 دبیا. اندازه گيري سطح صداي مورد استفاده بايد باالزامات نوع I IEC 804، با دقت بهتر از ± 0.5 dB.

سطح حفاظت

IP22

15

قابلیت نگهداری

طراحی ماژولار؛ قطعات یدکی قابل تعویض؛ نگهداری رایگان در طول دوره ی گارانتی.

16

ارتقاء نرم افزار

ارتقاءات رایگان نرم افزار (تا عدم سازگاری سخت افزاری)

17

نرخ شکست

≤1٪

18

ابعاد تجهیزات

کابینت: 670 ((W) × 850 ((D) × 960 ((H) mm
واحد اصلی: 560 ((W) × 620 ((D) × 100 ((H) mm
(به استثنای چراغ سیگنال)

19

جهت نگهداری

دسترسی جلو و عقب

20

رنگ

واحد اصلی: Ice Gray GY09
کابینت: ابزار ماشینی خاکستری GY10
(تخصیص پذیر)

21

محیط زیست

منبع برق

380VAC ±10٪، سه فاز پنج سیم، 50Hz ±5٪

قدرت نامی

54kW (L252×3 + N42 + PE42)

دمای محیط

-20°C ~ 40°C

رطوبت

10٪ ٪ 90٪ RH، بدون فشرده سازی

سایر

از رطوبت، لرزش و گرد و غبار اجتناب کنید؛ نه برای محیط های انفجاری یا بخاری

22

یادداشت های ایمنی

1.مطمئن شوید که تجهیزات به درستی به زمین متصل شده اند.

2.منطقه اطراف تجهیزات را تمیز و تمیز نگه دارید.

3.پانل های داخلی را در هنگام کار باز نکنید.

4.قبل از اتصال یا برداشتن باتری ها، اطمینان حاصل کنید که کانال های آزمایش بیکار هستند.

5.در صورت اضطراری، قبل از هر کار دیگری، روی سوئیچ توقف اضطراری فشار دهید.
