IEC60529 IPX3 IPX6 اتاق آزمایش چند عملکردی اسپری آب و جت برای آزمایش حفاظت از محفظه

مقدار تولیدی:	1
قیمت:	Customized
بسته بندی استاندارد:	مورد تخته سه لا
دوره تحویل:	30 روز
روش پرداخت:	T/T
ظرفیت تامین:	10 ست در ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع

نام تجاری

Sinuo

گواهی

Calibration Certificate (Cost Additional)

شماره مدل

SN4416-1400

اندازه اتاقک داخلی:

L1400 * W1400 * H1400 میلی متر

استانداردهای کاربردی:

L1880*W4200*H2200mm

ابعاد محصولات:

طول و عرض ≤1000mm، ارتفاع ≤100mm

روش چرخش چرخ دار:

همیشه جایگزین مثبت / مثبت و منفی

سرعت چرخان:

1-5r/min (قابل تنظیم)

قطر چرخ دار:

200 میلی متر و 600 میلی متر

حداکثر تحمل بار گردان:

≤20 کیلوگرم

سرعت نوسانی:

IPX3: 15time/min ؛ IPX4: 5 بار/دقیقه

توضیحات محصول

IEC60529 IPX3 IPX6 اتاق آزمایش چند عملکردی اسپری آب و جت برای آزمایش حفاظت از محفظه

خلاصه ی تجهیزات:

زمینه کاربرد: تخریب محصولات و مواد توسط آب طبیعی (باران، دریا، رودخانه و غیره) هر ساله باعث از دست دادن اقتصادی غیر قابل محاسبه می شود.از جمله آسیب های ناشی از آن، خوردگی است، محو شدن، تغییر شکل، کاهش قدرت، گسترش، فلفل و غیره، به خصوص محصولات الکتریکی به راحتی به دلیل مدار کوتاه ناشی از باران به آتش می خورند.آزمایش آب حفاظت از محفظه برای محصولات یا مواد خاص یک فرآیند ضروری و حیاتی است.

زمینه های کاربرد عمومی: روشنایی بیرونی، لوازم خانگی، قطعات خودرو و سایر محصولات الکترونیکی و الکتریکی.

عملکرد تجهیزات: عملکرد اصلی تجهیزات، آزمایش خواص فیزیکی و سایر خواص مرتبط با محصولات الکترونیکی و الکتریکی، لامپ ها، کابینت های الکتریکی، قطعات الکتریکی،خودروها، موتورسیکلت ها و قطعات و اجزای آنها در شرایط آب و هوایی شبیه سازی شده.به منظور تسهیل طراحی، بهبود، تأیید و بازرسی کارخانه از محصول.

استاندارد: IEC60529:1989 +A1:1999 +A2:2013آزمون IPX3، IPX4، IPX5، IPX6شکل های 4 و 6.

مشخصات تجهیزات:

1. مناسب برای آزمایش ضد آب محصول IPX3، IPX4، IPX5، IPX6

2. پوشش بیرونی از صفحه فولادی با کیفیت بالا ساخته شده است و سطح آن با لاک پخت و پز رنگ شده است که زیبا و با دوام است.

3. اتاق داخلی و صفحه پخش همه از صفحه فولاد ضد زنگ SUS304# ساخته شده اند تا استفاده طولانی مدت بدون زنگ را تضمین کنند.

4. یک پنجره مشاهده شفاف در درب وجود دارد، و روشنایی LED در داخل اتاق، آسان برای اپراتور برای مشاهده آزمایش داخلی.

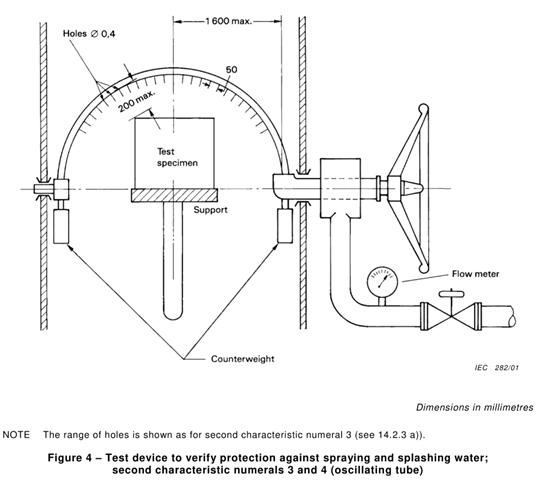

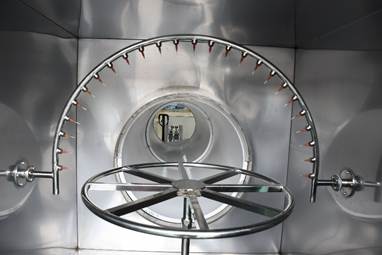

5. IPX34: تنظیم شدهلوله های نوسان R200mm،R400mm و R600mmطبق مشخصات IEC60529 شکل 4 (همانطور که در زیر نشان داده شده است)

图示, 工程绘图

描述已自动生成

6. IPX56: یک نوزل اسپری مطابق با مشخصات IEC60529 شکل 6 (همانطور که در زیر نشان داده شده است) تنظیم شده است:

IEC60529 IPX3 IPX6 اتاق آزمایش چند عملکردی اسپری آب و جت برای آزمایش حفاظت از محفظه 0

7. محرک چرخ دار: استفاده از موتور گام به گام با کیفیت بالا، می تواند به طور خودکار کنترل چرخش مثبت و منفی (پیشرفت و عقب:مناسب برای آزمایش نمونه در حالت روشن شدن و برای جلوگیری از پیچیدگی کابل).

8. زمان آزمایش را می توان بر روی صفحه لمسی تنظیم کرد. محدوده تنظیم 0-999min (تنظیم پذیر) است.

9. سیستم کنترل اصلی از صفحه لمسی 7 اینچی + PLC استفاده می کند. اجزای الکتریکی مارک های وارداتی مانند Omron را اتخاذ می کنند. فرآیند سیم کشی با الزامات استانداردهای ملی مطابقت دارد.طرح تخته الکتريکي معقول است، سیم کشی محکم است و علامت روشن است.

10. وجود دارد با یک سوکت ضد آب در داخل اتاق برای قدرت بر نمونه پیکربندی شده است.

11. با حفاظت از حفاظت از نشت ، حفاظت از کمبود آب ، حفاظت از مدار کوتاه

پارامترهای فنی:

فنیپارامترها	پارامترهای اساسی
	اندازه اتاق داخلی	*L1400W1400H1400mm*
	اندازه اتاق بیرونی	L1880W4200H2200mm
	ابعاد مجاز محصولات	طول و عرض ≤1000mm، ارتفاع ≤100mm
	قطر چرخ دار	¢200mm و 600mm
	حداکثر حمل بار چرخ دار	≤20 کیلوگرم
	سرعت چرخ دار	1-5r/min (قابل تنظیم)
	روش چرخش چرخ دار	همیشه مثبت / مثبت و منفی جایگزین
	روش تنظیم جریان	به صورت دستی تنظیم جریان با تنظیم اندازه گیری جریان در پانل
	زمان آزمون	0-999 دقیقه
	منبع برق برای نمونه	با یک سوکت ضد آب در داخل اتاق برای مشتری برای قدرت در نمونه در طول آزمایش، می تواند با توجه به نوع سوکت مورد استفاده توسط مشتری ساخته شود.

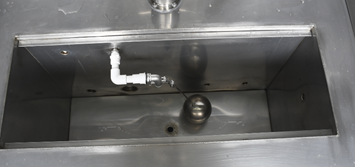

	تامین آب برای آزمایش	با یک مخزن آب داخلی حدود 90 لیتر، آب می تواند بازیافت شود
	وزن کل	حدود 450 کيلوگرم
	محل مورد نیاز سایت	4.4m ((D) * 2.2m ((W) * 2.4m ((H)
	IPX34 پارامترهای لوله های نوسان
	لوله نوسان	R200mm و R400mm و R600mm
	فاصله بین نمونه نوزل	در عرض 200 میلی متر
	فاصله باز شدن آب پاشی	50 میلی متر
	زاویه نوسان لوله	±60° (IPX3) تقریباً ±160° ((IPX4) (توجه: استاندارد نیاز به IPX3:120 °؛ IPX4: تقریبا 360 °، اما به دلیل وجود دارد turntable تحت لوله نوسان در طول آزمایش، بنابراین 360 ° نمی تواند در طول آزمایش واقعی، اگر بدون turntable،پس از آن می توان 360° را به دست آورد)
	زاویه بین دو سوراخ	120° ((IP3) 180° ((IP4)
	سوراخ سوزن	φ0.4 میلی متر
	سرعت نوسان	IPX3: 15 بار/ دقیقه؛ IPX4: 5 بار/ دقیقه
	جریان آب هر سوراخ	0.07 لیتری/دقیقه +5%
	فشار اسپری	80 تا 150Kpa
	IPX56 پارامترهای نوزل جت
	IPX5 آبپاش جوشکاری	6.3 میلی متر
	IPX6 سوراخ جت نوزل	12.5 میلی متر
	IPX5 جریان جت	12.5±0.625
	IPX6 جریان جت	100±5 لتر/دقیقه
	فشار آب (Mpa)	تنظیم شده با توجه به جریان آب مشخص شده

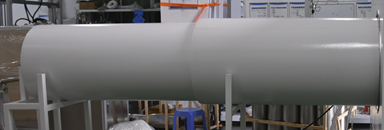

	فاصله جت	2.5M (نوزل دور از مرکز صفحه چرخش) ، فاصله می تواند توسط تونل به دست آمده است
	روش ثابت نوزل	تثبیت مکانیکی
	پارامترهای الکتریکی
	منبع برق تجهیزات	380 ولت، 50 هرتز
	قدرت تجهیزات	5.0KW
	عملکرد حفاظت از ایمنی	حفاظت از نشت، حفاظت از کمبود آب، محافظت از مدار کوتاه
شرایط استفاده	شرایط زیر توسط کاربر تضمین می شود و اتصال مربوطه تکمیل می شود.
استفاده از فضا	زمين صافه، تخليه آب صافه، کف و ديوار ضد آب هستن، ظرفیت حمل زمین حداقل 200kg/m2 است. هواي خوب هيچ ارتعاش قوي اي در اطراف دستگاه وجود نداره هیچ میدان الکترومغناطیسی قوی در اطراف دستگاه وجود ندارد مواد قابل احتراق، انفجاری، خوردنی و گرد و غبار در اطراف تجهیزات فضای مناسب برای استفاده و نگهداری در اطراف تجهیزات باقی می ماند: پشت، سمت چپ و راست، بالای تجهیزات: 800 میلی متر؛ سمت جلو تجهیزات: 1400 میلی متر
شرایط محیط زیست	دمای: 5°C~35°C رطوبت نسبی: ≤85% فشار هوا:86kPa106kPa
شرایط تامین برق
ولتاژ، فرکانس	AC380V؛ 50Hz؛ سه فاز چهار سیم + سیم زمین محافظ
قدرت	5.0kW
مقاومت محافظت از زمین	مقاومت زمین گیری سیم محافظت کننده زمین گیری کمتر از 4Ω است
سوئیچ برق	1. کاربر نیاز به تنظیم سوئیچ هوا محافظت از نشت از ظرفیت مربوطه برای تجهیزات در محل نصب داردو سوئیچ باید مستقل از دستگاه استفاده شود. 2استفاده از سوئيچ چاقو و يا سوکت برق ممنوعه 3. سوئیچ هوا محافظت از نشت بیش از 2 متر از تجهیزات فاصله ندارد.
منبع آب	1کاربر نیاز به تنظیم منبع آب برای تجهیزات در محل نصب دارد، فشار آب کمتر از 0.2Mpa نیست و شیر 4 نقطه نصب می شود. 2موقعیت شیر آب بیش از 2 متر از تجهیزات فاصله ندارد. 3اگر اتصال دهنده آب مصرف کننده از نوع دیگری باشد، مصرف کننده باید یک آداپتور آماده کند.

IEC60529 IPX3 IPX6 اتاق آزمایش چند عملکردی اسپری آب و جت برای آزمایش حفاظت از محفظه 1

IEC60529 IPX3 IPX6 اتاق آزمایش چند عملکردی اسپری آب و جت برای آزمایش حفاظت از محفظه 3
