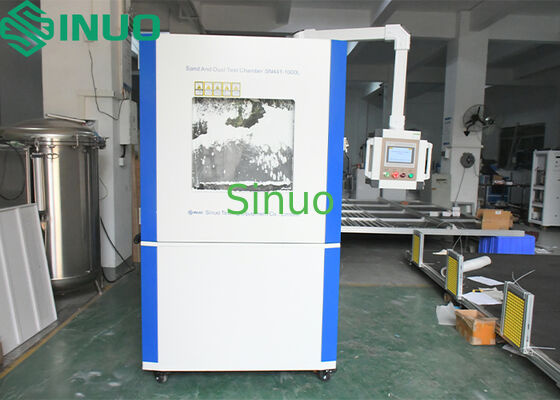

IEC60529 شکل 2 IP5X/6X اتاق آزمایش شن و غبار 1000L
| Fine Dust: | 75um یا کمتر | Coarse Dust: | 150um یا کمتر |
| Dust Concentration: | 2 کیلوگرم در متر مکعب | Air Flow Meter: | 1-20 لیتر در متر |
| Baking Dust Temperature: | RT + 10 ℃ تا 60 ℃ | Talcum Powder dosage: | 2 تا 5 کیلوگرم مکعب |
| High Light: | اتاق آزمایش گرد و غبار IP5X/6X 1000L,اتاق آزمایش شن IEC60529,محفظه تست محیطی با گارانتی |
||
- آزمایش محصولات الکتریکی و الکترونیکی در محیط های شن و غبار
- ارزیابی قطعات خودرو و موتورسیکلت
- شبیه سازی شرایط شن و غبار طبیعی و ناشی از وسایل نقلیه
- ارزیابی اثرات مضر جریان هوای باردار از ذرات بر محصولات الکتریکی
| پارامتر | مشخصات |
|---|---|
| مدل | SN441-1000L |
| اندازه کاری (ملی متر) | L1000 × W1000 × H1000 |
| اندازه بیرونی (ملی متر) | L1450 × W1250 × H2200 |
| پارامتر | مشخصات |
|---|---|
| محدوده دمای گرد و غبار پخت | NT2معدنیات |
| گرد و غبار خوب | 75μm یا کمتر |
| گرد و غبار خشن | 150μm یا کمتر |
| سرعت جریان هوا | نه بیشتر از 2m/s |
| غلظت غبار | 2kg/m3 |
| دوز پودر تالک | ۲۵ کیلوگرم در متر |
| روش پرتاب گرد و غبار | از بالا تا پايين |
| محدوده تفاوت فشار منفی | -10~0kPa (قابل تنظیم) |
| قطر شبکه فلزی | 50μm |
| فاصله نامی بین خطوط | 75μm یا کمتر از 150μm |
| نوع کنترل | محدوده |
|---|---|
| زمان شوک | 1s ¢ 99h (قابل تنظیم) |
| زمان آزمون | 1s ¢ 99h (قابل تنظیم) |
| چرخه کنترل پرتاب گرد و غبار | 1s ¢ 99h (قابل تنظیم) |
| زمان خلاء | 1s ¢ 99h (قابل تنظیم) |
- ماده اتاق داخلی: صفحه آینه فولاد ضد زنگ SUS201
- مواد اتاق بیرونی: صفحه آهن A3 با درمان اسپری الکتروستاتیک
- ساختار اجزای: اتاق آزمایش، دریچه مکش گرد و غبار، دستگاه پخش گرد و غبار، سیستم خلاء، شیر جریان، سیستم گرمایش، صفحه محافظ
- پنجره مشاهده: 1 PC
- لامپ روشنایی: 1 پی سی
- حمل بار: 20 کیلوگرم
| پارامتر | مشخصات |
|---|---|
| منبع برق | AC380V سه فاز پنج سیم، 50 هرتز |
| حفاظت از مدار | ۳۲- یک سوئیچ هوا با بلوک پایانی |
| کابل برق | ≥4 متر مربع |
| مصرف برق | 3KW (بدون بار) |
| منبع برق نمونه سیستم کنترل | سوکت ضد گرد و غبار AC220V 16A |
- حفاظت از توالی فاز
- حفاظت از نشت
| نه، نه | نام قطعات | برند | یادآوری |
|---|---|---|---|
| 1 | کنترل کننده صفحه لمسی | MCGS | |
| 2 | PLC | ژینج | |
| 3 | تماسگر AC | CHINT | |
| 4 | رله متوسط | CHINT | |
| 5 | محافظ توالی فاز | CHINT | |
| 6 | دکمه روشن | ONPOW | |
| 7 | توقف اضطراری | ONPOW | |
| 8 | آژیر | ONPOW | |
| 9 | قطع کننده مدار | CHINT | |
| 10 | اندازه گیری جریان | ساخته شده در چین | |
| 11 | صفحه گرمایش میکا | سفارشی سازی | |
| 12 | فشار سنج دیجیتال | SMC | |
| 13 | سوئیچ انتقال | GELEI | |
| 14 | پمپ هوای گرداب | "جيوژو" | |
| 15 | موتور ارتعاش | RPM300 | |
| 16 | ترموستات هوشمند | DELTA | |
| 17 | کاوشگر K2M | کرونمی | |
| 18 | جیوه خلاء | FEIYUE | |
| 19 | کیسه گرد و غبار | ساخته شده در چین | |
| 20 | سوکت ضد گردو | ساخته شده در چین | |
| 21 | لوله شستن گرد و غبار | سفارشی سازی |
| نام لوازم جانبی | مقدار | یادآوری |
|---|---|---|
| برش | 1 پی سی | |
| پاک کننده گرد و غبار | 1 پی سی | |
| سوکت ضد گردو | 1 SET | |
| عنصر فیلتر 5 اینچ | 2 PCS |
