IEC60529:2013 اتاق آزمایش ضد آب IPX4 قابل اعتماد برای شارژرهای EV

مقدار تولیدی:	1
قیمت:	Customized
بسته بندی استاندارد:	مورد تخته سه لا
دوره تحویل:	30 روز
روش پرداخت:	T/T
ظرفیت تامین:	1 مجموعه در ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع

نام تجاری

Sinuo

گواهی

Calibration Certificate (Cost Additional)

شماره مدل

SN448-3A

استاندارد تست:

IEC60529-2013، تست باران IPX4

نرخ جریان:

10 لیتر در دقیقه ± 5 درصد در هر نازل

مدت آزمایش:

0.01 ثانیه - 99.9 دقیقه

فاصله بارندگی:

0.3-0.5 متر

جهت اسپری:

قابل تنظیم دستی

نصب نازل:

در بالای اتاق بارندگی چیده شده است

برجسته کردن:

IPX4 اتاق آزمایش ضد آب,تجهیزات تست ضد آب IEC60529,تستر نفوذ آب شارژر خودروی برقی

IEC60529 waterproof testing equipment

EV charger water ingress tester

توضیحات محصول

IEC60529:2013 اتاق آزمایش ضد آب IPX4 قابل اعتماد برای شارژرهای EV

اطلاعات محصول:

این سیستم تست ضد آب کاملا خودکار مطابق با موارد زیر طراحی و ساخته شده است:

1.IEC60529:2013 درجه حفاظت ارائه شده توسط محفظه (کد IP)️IPX4

2.مشتری️s الزامات خاص برای لوله آزمایش بارندگی بارندگی (نوع نمونه، ماده، حداکثر ابعاد، حداکثر وزن و غیره)

از آن برای ارزیابی عملکرد ضد آب ایستگاه های شارژ (درها، پوشش ها و رابط های مهر و موم) در برابر ورود باران استفاده می شود، تایید انطباق آنها با استانداردهای حفاظت IPX4.

این سیستم یک کنترل مرکزی هوشمند مبتنی بر PLC را با عملکرد صفحه لمسی و تنظیم پارامتر اتخاذ می کند. فرآیند اسپری کاملا خودکار است. چندین نوزل استاندارد (IEC60529 Fig.5) در یک طرح ماتریس ترتیب داده شده اند، با زاویه های پاش قابل تنظیم، آزمایش ضد آب را در سطح بالای ایستگاه های شارژ با مشخصات مختلف امکان پذیر می کند.این تجهیزات انتخاب ایده آل برای سازمان های آزمایش شخص ثالث و آزمایشگاه های کارخانه است.

اصول آزمایش:

در طول آزمایش باران، پنل کنترل سیگنال برای راه اندازی سیستم را ارسال می کند. پمپ آب آب را از مخزن آب به سیستم اسپری لوله جذب می کند. پس از جریان و تنظیم فشار، آب از مخزن آب به سیستم اسپری لوله می رسد.سیستم بارش مورد نیاز را تولید می کند (هر نوزلآب از طریق نوزل های استاندارد IPX4 با زاویه قابل تنظیم به سطح نمونه اسپری می شود.

ساختار ترکیب:

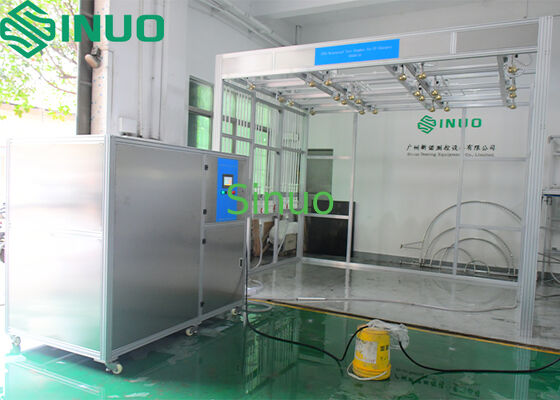

اتاق تست باران (از طرف کاربر ساخته شده)	1.باید توسط کاربر ساخته شود، از جمله مخزن آب، امکانات تخلیه و سیستم گردش آب. 2.قسمت جلویی باز است تا یک فولکلور بتواند توده شارژ را قرار دهد. 3.طبقه با کانال های تخلیه مجهز است.
کابینت کنترل	1.کنترل شده توسط PLC با صفحه لمسی 7 اینچی رنگی 2.نظارت بر جریان در زمان واقعی از طریق جریان سنج الکترونیکی؛ مدت اسپری و سرعت جریان قابل تنظیم در صفحه لمسی است. 3.Tاونکابینت کنترل به مخزن آب ساخته شده توسط کاربر متصل می شود، آب را به تمام 24 اسپرینکر می دهد و آزمایش های اسپری مداوم را از طریق سیستم بازیافت آب کاربر امکان پذیر می کند.
مکانیسم اسپری	1.شامل دریچه ها و دریچه های سولنویدی، خط لوله های اصلی و شاخه ای است، قاب های پشتیبان و اسپریکرهای IPX4 با زاویه تنظیم پذیر. 2.همانطور که نشان داده شده است در زیر، چهار ستون عمودی در گوشه ها نصب شده است، با پروفایل های آلومینیومی در بالای آن برای تنظیم نوزل های اسپری. 3.ساختار پروفایل های آلومینیومی را می توان درتصویر زیر و ابعاد نهایی بر اساس اندازه کاربر طراحی خواهد شد️s rاتاق آزمايش. 4.تمام آب پاشي ها بر روي قسمت بالاي بارون نصب شده اند آزمون اتاق از طریق پروفایل های آلومینیومی، مطابق با IEC 60529، شکل 5، با کلاه های مس 5.آب پاشنده هادر مورد:6 ردیف ها ×4 ستون ها (fیا طرح دقیق، لطفا به شکل زیر مراجعه کنید). 6.یک خط لوله اصلی از طریق شش لوله شاخه، با چهار نوزل در هر شاخه، آب را به 24 نوزل اسپری می دهد. هر لوله شاخه با یک شیر سولنویدی برای کنترل مستقل مجهز است.
دستگاه های حفاظت از ایمنی	تضمین عملکرد قابل اعتماد و ایمن سیستم

پارامترهای فنی:

نه، نه	ماده	پارامترها
1	منبع برق	AC380V 50Hz، 15 kW، با سوئیچ ضد نشت هوا Dبا توجه به شرایط قدرت محلی مشترک.
2	اندازه نمونه	استاندارد: 900×900×۲۴۰۰ میلی متر
3	استاندارد آزمون	آزمون بارندگی IEC60529-2013، IPX4
4	پارامترهای نوزل	قطر بیرونی:ف۱۰۲ میلی متر قطر کلاه کروی: Sف75.5 میلی متر سوراخ وسط: 1 دو حلقه داخلی: 24 سوراخ، 30°فاصله چهار حلقه بیرونی: 96 سوراخ، 15°فاصله کل سوراخ ها: 121 قطر سوراخ:ف0.5 میلی متر مواد: مس
5	نرخ جریان	10 لیتری/ دقیقه±5٪ در هر نوزل، با کنترل جریان سنج,tسرعت جریان را می توان مستقیماً از طریق صفحه لمسی تنظیم کرد.
6	فاصله بارندگی	حداقل فاصله از نوزل تا نمونه: 0.3️0.5 متر (به هر استاندارد)
7	جهت اسپری	زاویه نوزل به صورت دستی تنظیم می شود تا با سطح نمونه برای آزمایش مطابقت داشته باشد.
8	نصب نوزل	نوزل ها در بالای اتاق بارندگی، خم شده 45°به سمت پایین (قابل تنظیم)6 صف ها×4ستون ها
9	فشار سنج	0️1 MPa، قابل نمایش.
10	مدت زمان آزمایش	0.01 ثانیه️99.9 دقیقه، قابل برنامه ریزی
11	سیستم تامین آب	1.آب پاشی که از آب تانک از طریق پمپ برند. 2.آب اسپری شده از طریق سیستم گردش آب جمع آوری و بازیافت می شود (سیستم گردش آب توسط کاربر ساخته شده است).
12	سیستم کنترل	Mitsubishi PLC، رابط صفحه لمسی، صفحه نمایش جریان سنج. مدت زمان آزمایش و کل جریان آب را می توان از طریق صفحه لمسی تنظیم و نظارت کرد. حالت های عملیاتی دستی و خودکار در دسترس است.
13	ثبت نشت	بازرسی دستی
14	پردازش نمونه	نمونه بارگذاری شده/فرار شده از طریق فولکلور
15	حفاظت از ایمنی	حفاظت از توالی فاز، حفاظت از نشت، محافظت از مدار کوتاه، حفاظت از عملکرد غیرطبیعی.

خلاصه ای از روش آزمایش:

1.مدت زمان آزمایش را با استفاده از صفحه لمسی بر اساس مدل سنگ شارژ تنظیم کنید.

2.انبار شارژ را با استفاده از یک لیفتراک به حالت توقف وارد اتاق کنید.

3.برنامه تست را از راه دور شروع کنید، سیستم تست بارندگی خودکار را انجام می دهد.

4.پس از اتمام اسپری کردن را متوقف کنید و نمونه را بردارید.

5.نتایج را ارزیابی کرده و بر اساس داده های ثبت شده، نتیجه مثبت یا منفی را تعیین کنید.

فهرست اجزای اصلی و مارک:

نه، نه	اجزا	برند/منشأ	واحد	مقدار	ملاحظات
1	صفحه لمسی	وینتک	pc	1
2	کنترل کننده PLC	میتسوبیشی	مجموعه	1
3	پمپ آب	نانفنگ	pc	2	1 کار، 1 آماده
4	منبع برق	میانول (تایوان)	pc	1
5	رله متوسط	امرون	مجموعه	1
6	قطع کننده مدار	چنت	pc	1
7	اندازه گیری جریان	چین	pc	1
8	سوئیچ نزدیکی	یانگ مینگ (تایوان)	pc	1
9	دریچه سولینوئید	حمله هوايي	pc	6
10	دستگاه حفاظت از فاز	امرون	مجموعه	1
11	قطعات مکانیکی	سینو	مجموعه	1
12	نرم افزار	سینو	مجموعه	1
13	آب پاشنده ها	سینو	مجموعه	24
