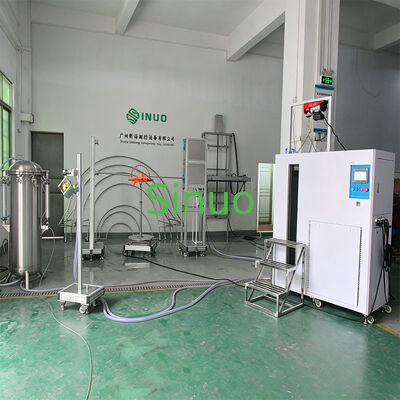

سیستم آزمایش ضد آب IPX1-IPX8 کامل برای انطباق IEC 60529
| Applied Standard: | IEC 60529 | IP Degrees: | IPX1~IPX8 |
| Control Method: | برنامه PLC | Display Device: | صفحه نمایش لمسی |
| Drip Area: | 1000×1000 میلی متر | Oscillating Tubes: | R200~R1600 میلی متر |
| IPX7 Tank: | فولاد ضد زنگ، 500 لیتر | IPX8 Tank: | قطر 0.6 متر |
| نه، نه | نام قطعات | کد IP | مشخصات |
|---|---|---|---|
| 1 | دستگاه آزمایش قطرات باران عمودی | IPX1~2 | منطقه قطره: 1000mm*1000mm |
| 2 | دستگاه آزمایش لوله های نوسان | IPX3~4 | شعاع لوله های چندگانه: R200mm تا R1600mm |
| 3 | دهانه اسپری | IPX3~4 | کار دستی برای مناطق سخت دسترسی |
| 4 | نوزل لوله | IPX5 ~ 6 | آزمایش جت آب با فشار بالا |
| 5 | اتاق غوطه ور و سیستم کنترل یکپارچه | IPX7 | اندازه اتاق: 650mm*600mm*1500mm |
| 6 | مخزن غوطه وری عمیق | IPX8 | ظرف فشار: φ600*1000mm |
| 7 | دستگاه چرخش | لوازم | φ600mm، ظرفیت حمل 150kg |
- ارتفاع جعبه قطره ای کنترل شده توسط موتور
- فیلتر ظریف فولاد ضد زنگ برای تصفیه کثافت
- سیستم هوا فشرده برای جلوگیری از انسداد سوزن
- نوزل سوزن پزشکی از فولاد ضد زنگ
- تعویض نوزل بدون ابزار
| پارامتر | مشخصات |
|---|---|
| درخواست | آزمایش IPX1، IPX2 |
| منطقه بارانی | 1000mm × 1000mm |
| مواد مخزن | فولاد ضد زنگ |
| باز کردن قطره | ¢0.4mm |
| فاصله سوراخ | 20 میلی متر |
| جریان بارندگی | 1mm/min، 3mm/min، پارامترهای تنظیم شده توسط کاربر (خطای ± 0.5mm/min) |
| ارتفاع قطرات آب | 200mm (به طور خودکار کنترل می شود) |
| زمان آزمون | حداقل 10 دقیقه (استفاده کننده قابل تنظیم) |
| مواد بدن | آلیاژ آلومینیوم صنعتی |
| ابعاد (L × D × H) | 1100×1200×2800 میلی متر |
| پارامتر | مشخصات |
|---|---|
| تامین آب | >10L/min±5٪ آب تصفیه شده تمیز |
| لوله های نوسان | R200mm، R400mm، R600mm، R800mm، R1000mm، R1200mm، R1400mm، R1600mm (فولاد ضد زنگ) |
| سوراخ سوزن | Φ0.4mm |
| زاویه شامل | IPX3: 120°؛ IPX4: 180° |
| زاویه سوئیچ | حداکثر ±175° (پیش تنظیم) |
| سرعت سوئیچ | IPX3: 4s/time (2×120°) ؛ IPX4: 12s/time (2×360°) |
| جریان آب | 0.07 لیتری/دقیقه در هر سوراخ (قابل تنظیم) |
| زمان امتحان | 0.01S ~ 99 ساعت 59 دقیقه (تعداد قابل تنظیم) |
| فشار سنج | 0 ~ 0.25MPa |
| پارامتر | مشخصات |
|---|---|
| تامین آب | آب تمیز 50-150kPa |
| قطر نوزل | بیرونی: Ф102mm؛ کروی: SФ75.5mm |
| ساختار سوراخ | 121 سوراخ در کل: 1 سوراخ وسط، 24 سوراخ داخلی (30°) ، 96 سوراخ خارجی (15°) |
| قطر سوراخ | Ф0.5mm |
| مواد | مس |
| جریان آب | 10L/min±5٪ (قابل تنظیم با جریان سنج) |
| بافل | قابل برداشتن برای آزمایش IPX4 |
| پارامتر | مشخصات IPX5 | مشخصات IPX6 |
|---|---|---|
| تامین آب | >12.5L/min±5٪ آب تمیز | >100L/min±5٪ آب تمیز |
| قطر نوزل | ۶٫۳ میلی متر | F12.5mm |
| جریان آب | 12.5±0.625L/min | 100±5 لیتری/ دقیقه |
| فاصله به محوطه | 2.5 تا 3 متر | 2.5 تا 3 متر |
| زمان امتحان | ≥1 دقیقه/m2 (حداقل 3 دقیقه) | ≥1 دقیقه/m2 (حداقل 3 دقیقه) |
| الزامات اتاق آزمایش | عرض >3 متر با فاضلاب | عرض >3 متر با فاضلاب |
- تامین آب برای آزمایش IPX1 ~ IPX6
- آزمایش غوطه ور شدن در آب IPX7
- ذخیره آب برای آزمایش IPX8
- کنترل خودکار برای تمام تجهیزات ضد آب
- دمای ثابت و جریان آب ثابت
- کنترل دمای PID: دمای اتاق ~ 65°C (±3°C)
- تامین آب دو جریان (جريان بزرگ و کوچک)
- IPX7 غوطه ور شدن برقی خودکار
- سیستم تصفیه ظریف فولاد ضد زنگ
- ساخت صنعتی از آلیاژ آلومینیوم
- رابط صفحه لمسی با کنترل PLC
- ظرف فشار: مخزن فولاد ضد زنگ، قطر 0.6m، ارتفاع 1.2m
- محدوده تنظیم فشار: 0 ~ 5bar (قابل تنظیم)
- سیستم فشار: پمپ فولاد ضد زنگ + کنورتر فرکانس
- دقت فشار سنج: 0.25 درجه، محدوده: 6 بار
- زمان آزمایش: 0-99 دقیقه قابل برنامه ریزی
- حداکثر فشار مرزی: 5 بار
- سیستم حفاظت از سوئیچ فشار
- 3/4 اتصال لوله سیم فولاد با فشار بالا
| پارامتر | مشخصات |
|---|---|
| قطر چرخ دار | Ø600 میلی متر |
| سرعت چرخ دار | 1 دور در دقیقه |
| زاویه شیب دار | موقعیت های 0° و 15° |
| زاویه چرخش آزمایش | 90°، چرخش مستمر |
| مواد بدن | آلیاژ آلومینیوم صنعتی |
| ابعاد (L × D × H) | ۸۰۰ × ۸۰۰ × ۲۵۰ میلی متر |
| ظرفیت حمل | حداکثر 150 کیلو |
| کنترل | کنترل برگشت پذیر از طریق کابینت کنترل |
راه حل کامل آزمایش ضد آب IPX1-IPX8 برای انطباق IEC 60529
IEC 60529 Full Feature IPX1-IPX8 Integrated Waterproof Testing System یک راه حل جامع است که برای تولید کنندگان، آزمایشگاه های آزمایش، سازمان های صدور گواهینامه،و موسسات پژوهشی که نیاز به آزمایش کامل حفاظت از ورود آب دارند.
برخلاف تنظیمات آزمایش معمولی که نیاز به سیستم های مستقل متعدد برای رتبه بندی های مختلف IPX دارند، این راه حل یکپارچه ترکیب IPX1، IPX2، IPX3، IPX4، IPX5، IPX6، IPX7،و IPX8 قابلیت های تست در یک پلت فرم کارآمد.
با یک سرمایه گذاری واحد، کاربران می توانند طیف گسترده ای از آزمایش های ضد آب مورد نیاز IEC 60529 و استانداردهای بین المللی مرتبط را انجام دهند.
استانداردهای قابل استفاده
- IEC 60529
- ISO 20653
- IEC 60598
- IEC 60335
- IEC 62196
- IEC 61851
- الزامات آزمایش ضد آب UL
مزیت های اصلی
✔ یک سیستم یکپارچه برای آزمایش IPX1-IPX8
✔ طراحی مطابق با IEC 60529
✔ نیاز به فضای کمتر در آزمایشگاه
✔ کاهش هزینه های سرمایه گذاری تجهیزات
✔ بهبود کارایی آزمایش
✔ مناسب برای توسعه محصول، صدور گواهینامه و کنترل کیفیت
کاربردهای معمول
- لوازم خانگی
- تجهیزات شارژ EV
- کانکتورهای الکتریکی و تفنگ های شارژ
- الکترونیک مصرفی
- محصولات الکتریکی در فضای باز
- محصولات روشنایی LED
- بسته های باتری و سیستم های ذخیره انرژی
- قطعات خودرو
- تجهیزات کنترل صنعتی
چرا یک سیستم تست IPX1-IPX8 یکپارچه را انتخاب کنید؟
بسیاری از آزمایشگاه ها از سیستم های جداگانه برای آزمایش قطره ریزی، اسپری، پرتاب و غوطه ور شدن استفاده می کنند، که منجر به هزینه های سرمایه گذاری بالاتر و افزایش نیاز به فضای طبقه می شود.
سیستم تست ضد آب یکپارچه IPX1-IPX8 Sinuo به کاربران امکان می دهد تمام آزمایشات مورد نیاز حفاظت از ورود آب را با استفاده از یک راه حل هماهنگ انجام دهند.بهبود کارایی آزمایشگاه و ساده سازی مدیریت تجهیزات.
این که آیا شما در حال ساخت یک آزمایشگاه آزمایش جدید یا ارتقاء امکانات موجود هستید، این سیستم یک راه حل عملی و مقرون به صرفه برای آزمایش ضد آب کامل IEC 60529 فراهم می کند.
کدام آزمایشات IPX را می توان انجام داد؟
| تست | توضیحات |
|---|---|
| IPX1 | قطره های آب عمودی |
| IPX2 | آزمایش آب قطره دار |
| IPX3 | آزمایش اسپری لوله نوسان |
| IPX4 | آزمایش آب پاش |
| IPX5 | آزمایش جت آب |
| IPX6 | تست جت آب قدرتمند |
| IPX7 | آزمون غوطه ور شدن موقت |
| IPX8 | آزمون غوطه ور شدن مستمر |
نیاز به یک راه حل تست ضد آب IPX1-IPX8 کامل؟
✔ مشاوره ی فنی رایگان
✔ کمک به برنامه ریزی آزمایشگاه
✔ راه حل های آزمایش سفارشی
✔ پشتیبانی از نصب جهانی
پیشنهاد خود را در عرض 24 ساعت دریافت کنید
